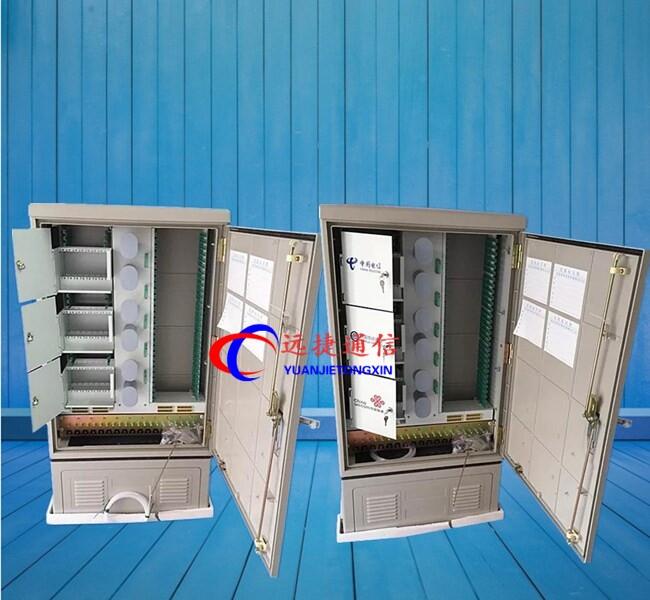

576芯三網合一光交箱詳細概述圖文
箱體材質：P65級不銹鋼、不飽和聚酯玻璃纖維增強材料（SMC）
參考尺寸（長×寬×高）：
安裝方式：落地式、架空式、抱桿式、掛墻式
應用范圍：光纜交接箱是用于光纜接入網中主干光纜與配線光纜節點的接口設備，具有光纜熔接、直通、和光纖儲存、配線功能。按材質分類，可分為IP65級不銹鋼和不飽和聚酯玻璃纖維增強材料（SMC）。
按容量分類，光纜交接箱主要有48 芯、72芯、96 芯、144 芯、288 芯、360芯、576芯，720芯，960芯，1152芯，1440 芯幾種
三網合一光纜交接箱是用于FTTX光纜通信網絡中光纜端接、分配、調度、光信號分配，主要原料由SMC 專用紗、不飽和樹脂、低收縮添加劑，填料及各種助劑組成。它在二十世紀六十年代初首先出現在歐洲，在1965 年左右，美、日相繼發展了這種工藝。我國于80 年代末，引進了國外先進的SMC 生產線和生產工藝。 SMC 具有優越的電氣性能，耐腐蝕性能，質輕及工程設計容易、靈活等優點，其機械性能可以與部分金屬材料相媲美，因而廣泛應用于運輸車輛、建筑、電子/電氣等行業中。
SMC是Sheet molding compound的縮寫，即片狀模塑料。主要原料由SMC專用紗、不飽和樹脂、低收縮添加劑，填料及各種助劑組成。它在二十世紀六十年代初首先出現在歐洲，在1965年左右，美、日相繼發展了這種工藝。我國于80年代末，引進了國外先進的SMC生產線和生產工藝。SMC具有優越的電氣性能，耐腐蝕性能，質輕及工程設計容易、靈活等優點，其機械性能可以與部分金屬材料相媲美，因而廣泛應用于運輸車輛、建筑、電子／電氣等行業中。
●GTGXF通信光纜交接箱材料與處觀---該箱體采用SMC不飽和聚脂玻璃纖維材料經高溫一次模壓成型，箱體表面平整光滑，顏色均勻，不易刮傷。具有高強度、耐腐蝕、耐老化的特點。能抵御劇變氣候和惡劣環境的影響。
工藝過程
●使用雙層熔接配線盤，充分利用了盤的上下兩面，集熔接和配線于一體，可采用卡式安裝FC、SC 型適配器。每盤可安裝12個適配器，適配器傾斜30°角在光纖熔接配線盤內，可保證光纖的曲率半徑。
●適用于普通光纜和寬帶光纜，空間布線大，所有光纜、光纖走線在任何位置都能有效保護。
●箱門門鎖具有良好的防破壞功能，啟閉靈活可靠，箱門開啟角度〉120°，密封性能好外箱體采用SMC不飽和聚脂玻璃纖維。板厚1.5mm，內層采用1.5mm優質冷扎鋼板，均從上海寶鋼采購。
①該箱體采用SMC不飽和聚脂玻璃纖維材料經高溫一次模壓成型，增強模塊塑料在高溫高壓下固化成型。SMC系列模塑料成型工藝 ：模壓成型溫度：150℃±5℃ 保壓時間：60-70s／mm 模壓壓力：10-20Mpa具體工藝視產品和模具結構而定，如果制品厚度比較厚，則溫度應稍低，一般成型溫度為 135℃-145℃，形狀越復雜，成型壓力越高。
②機械強度高、阻燃性好--該箱體由于采用SMC復合材料，比重輕、機械強度高，并具有良好的阻燃性。箱門采用縱向全長鉸鏈，不易變形，安裝互換性好。
③抗腐蝕、耐老化、電絕緣性強-- 該箱體抗腐蝕、耐老化、高壓防護性能好、電絕緣性強，能夠適應強酸、強堿等各種惡劣環境。
④耐高溫、防凝露--該箱體由于采用SMC復合材料，具有金屬材料無法比擬的隔熱保溫性能，耐高溫，并有效防止水汽凝結。
l 絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻應不小于2x104MΩ,試驗電壓為直流電500V。
l 耐電壓水平：接地裝置與箱體金工件之間的耐電壓水平應不小于3000V（直流電）1min不擊穿無飛弧。
l 光纖連接器損耗（含插入、互換、重復性）不大于0.5dB。
l 光纖連接器回波損耗：PC型≥40dB UPC型≥50dB APC型≥60dB
l 光纖連接器插拔耐久壽命>1000次
l 箱體各表面能承受與表面垂直的壓力大于980N，箱門打開后，在外端應能承受的垂直壓力大于200N
功能要求
1．光纜固定與保護功能：應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2．光纜終接功能：應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。
3．調線功能：通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4．光纜纖芯和尾纖的保護功能：光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
5．容量：每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置。
安裝說明
1.落地安裝時：先在預制的水泥基座上按安裝尺寸預留4個M12的地腳螺釘, 地腳螺釘凸出基座表面約為150mm，安裝時先打開設備門，將設備內底部的兩個插銷拔出，并打開設備底座面板，將設備放在水泥基座上，用螺母將底座內的地腳螺釘擰緊，合上基座面板，插好插銷，鎖緊面板。
2.架空安裝時：在站臺適當位置留出4個φ13孔,根據安裝尺寸將設備固定可靠。
