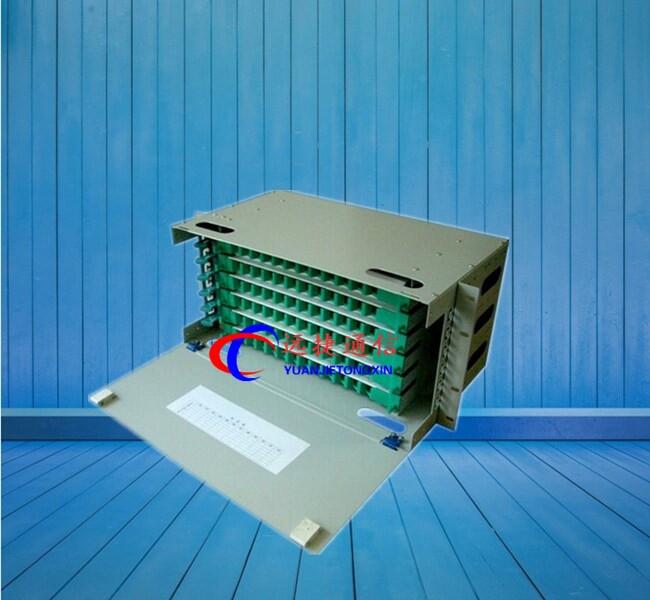

72芯ODF單元箱生產廠家

產品介紹：
熔接一體化機框具有光纜固定和保護功能光纜終接功能、調線功能、以及光纜纖芯和尾纖保護功能。即可單獨配裝成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝適用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。

1. 材質：殼體采用厚度1.5mm冷軋板制成,環氧靜電噴塑，外形美觀，使用方便；所有的塑料部件采用的材料具有防腐性能，金屬部件采用靜電噴塑處理，以增加其防腐蝕性能；材料的物理、化學性能穩定并且材料之間有良好的相容性；全部材料無污染、無腐蝕，對人體健康和其它設備無副作用。

2. 箱體顏色：灰色

3. 規格：19寸標準安裝ODF單元箱

4. 機械性能：塑料件燃燒性能符合GB51697-85的規定；光纜光纖穿過金屬板孔時裝有保護套，纖芯、尾纖的曲率半徑大于37.5mm；光纜進入機箱，曲率半徑大于光纜直徑的15倍。

5. 安裝方式：既可裝入配線架機柜，也可壁掛安裝。

6. 應用范圍：適用于光纖到小區、光纖到大樓、遠端模塊局的中小配線系統

備注：如需特殊規格可根據客戶要求定做。

產品描述

GXF19系列光纖終端箱是19"標準機柜安裝機架上用的光纖熔配一體化單元箱，它安裝與操作方便、靈活，可通過掛耳安裝位置的調整滿足前、中、后安裝的需求。19英寸標準結構，安裝方便采用標準12芯熔配一體化模塊，適用于FC、SC、LC、ST（ST需加適配器法蘭）四種適配器左、右側進纜可自由調配，方便操作可選配光纜引入、固定、開剝保護裝置，同時適用于帶狀光纜及非帶狀光纜操作安裝掛耳位置可調，適應不同安裝場景室內光纖配線架光纖配線架是一種用于實現光纜光纖連接調度的設備。主要適用于光傳輸網絡和光傳輸設備之間，以及接入網中光纖、用戶光纜之間的光交接點。可采用交叉連接和直接連接兩種方式，方便的實現兩種光纖的連接、分配和調度。工作溫度：-40℃～+60℃環境濕度：≤95%（+40℃時）大氣壓力：70 kPa～106 kPa絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻不小于2×104MΩ/500V(DC)耐電壓(V)：接地裝置與箱體金工件之間的耐電壓不小于3000V（DC）/1min連接器插入損耗(dB)：≤0.3dB回波損耗(dB)：PC型≥45dB，UPC型≥50dB，APC型≥60dB遵循標準滿足YD/T788-2011、GB/T2423-2008、GB/T3873-1998、GB/T9286-1998等國內標準及IEC 61300-3-15、 IEC 61300-3-16 、IEC 61300-3-17 、IEC 61300-3-23等國際標準。

訂購指南

產品名稱	型號	規格	容量	使用環境	備注
		高x寬x深（mm）	芯
ODF單元箱	GXF19-12	1Ux482x300	12芯	19英寸標準機架	可配置不同掛耳以適用于21英寸機架安裝
ODF單元箱	GXF19-24	2Ux482x300	24芯	9英寸標準機架	可配置不同掛耳以適用于21英寸機架安裝
ODF單元箱	GXF19-48	3Ux482x300	48芯	9英寸標準機架	可配置不同掛耳以適用于21英寸機架安裝
ODF單元箱	GXF19-72	4Ux482x300	72芯	9英寸標準機架	可配置不同掛耳以適用于21英寸機架安裝
ODF單元箱	GXF19-96	5Ux482x300	96芯	9英寸標準機架	可配置不同掛耳以適用于21英寸機架安裝
