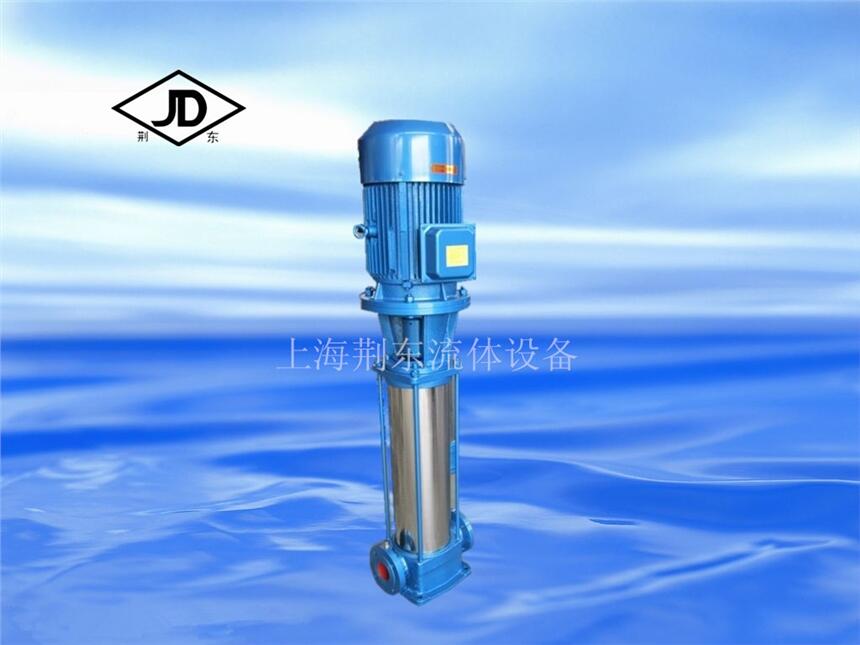

GDL立式多級離心泵

GDL立式多級離心泵

產品價格：￥3500（人民幣）

規格：50GDL12-15*10

發貨地：溫州

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海荊東流體設備有限公司

誠信商家

會員級別：

鉆石會員

認證類型：企業認證

企業證件：通過認證

認證信息：上海荊東流體設備有限公司

商鋪名稱：上海荊東流體設備有限公司

聯系人：陳（小姐）

聯系手機：

固定電話：

企業郵箱：jingdonglt@163.com

聯系地址：上海市奉賢區肖塘路255弄10號2層

郵編：201400

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

GDL立式管道多級泵產品簡介：

GDL多級泵系參照國外先進產品設計制造的。葉輪、導葉和導流殼采用不銹鋼板材沖壓、拉伸、焊接成型，采用硬質合金機械密封及導軸承。具有體積小、重量輕、效率高、節能、振動噪音小、運轉平穩、使用壽命長、立式安裝、占地面積小、重量輕和外形美觀等顯著特點，是理想的更新換代產品。

GDL立式管道多級泵產品特點：

    1、GDL多級泵為立式結構，具有占地面積小的特點，泵重心重合于泵腳中心，因而運行平穩、振動小、壽命長。
     2、GDL多級泵口徑相同且在同一水平中心線上，無需改變管路結構，可直接安裝在管道的任何部們，安裝極為方便。
     3、電機外加防雨罩可直接置于室外使用，而無需建造泵房，大大節約基建投資。
     4、GDL多級泵揚程可通過改變泵級數(葉輪數量)來滿足不同要求，故適用范圍廣。
     5、軸封采用硬質合金機械密封，密封可靠，無泄漏，機械損失小。
     6、高效節能，外形美觀。
     7、注50口徑以上內件鑄件成形。

GDL立式管道多級泵產品用途：

GDL多級泵特別適用于鍋爐給水，也可廣泛應用于壓力容器供水、熱水循環、高層建筑給水、農田灌溉、消防增壓、水力沖洗、食品、釀造、醫藥、化工、水產養殖、環境保護、化工工藝流程及機床配套等各行業，作為給水排水的動力設備。

GDL立式管道離心泵結構簡圖及說明：

序號	名稱	材質	序號	名稱	材質	序號	名稱	材質
1	泵體		8	螺母	45	15	軸	2Cr13
2	拉緊螺栓		9	聯軸器	HT200	16	中段	HY200
3	外筒	ZG1Cr18Ni9Ti	10	電機		17	軸套螺母
4	葉輪	HT200或青銅	11	聯接座	HT200	18	軸瓦	QSA4-3
5	葉輪檔套		12	密封座		19	回水管
6	軸套	HT200	13	排氣閥
7	密封墊		14	機械密封
1、該泵為立式、多級節段式結構，泵進出水法蘭處在同一直線上，葉輪采用水力平衡方式平衡軸向力，泵下端有一導軸承，軸通過夾殼聯軸器與電機軸固定傳動，外筒為不銹鋼筒。 2、軸封采用機械密封。 3、泵由電機驅動，從電機端方向看，泵順時針方向旋轉。 4、泵出口設有排氣閥（氣嘴），可保證泵內氣體能完全排盡。 5、葉輪可采用青銅材料，避免長期停機后葉輪與導葉間銹合。

GDL立式管道多級泵安裝尺寸表及外形示意圖：

GDL立式管道多級泵使用條件：

     1、用于輸送清水或物理化學性質類似于清水的液體；
     2、輸送液體中應無固體顆粒，無纖維，無強腐蝕性，無爆炸危險；
     3、最高液體溫度不超過120℃；
     4、最高工作壓力不超過2.5MPa;
     5、電源為了3相380V、50HZ。電壓波動在±5%以內;
     6、周圍環境溫度應低于40℃,相對濕度低于95%。

GDL立式管道多級泵安裝說明：

      1、安裝時管路重量不不應承受在GDL型立式離心泵上，否則易損環GDL型立式離心泵；
      2、GDL多級泵瑟電機是整體結構，出廠時已由廠家校正，所以安裝時無需調整，因此安裝時十分方便；
      3、安裝水泵前應仔細檢查GDL多級泵流道內有無影響水泵運行的硬質物，(如石塊、鐵砂等)以免水泵運行時損還過流部件；
      4、安裝進必須擰緊地腳螺栓，且每間隔一事實上時段應對泵過行檢查防止其松動，以免水泵起動時發生劇烈振動而影響的性能；
      5、為了維修方便和使用安全，在泵的進出口管路上安裝一只調節閥及在泵進出口附近安裝一只壓力表，對于高揚程，為了防止水錘，還
           應在出口閘閥前安裝一只止回閥以應付突然斷電等失去動力事故，從而確保水泵在最佳工況下運行，增長水泵的使用壽命；
      6、GDL多級泵用于有吸程場合，應裝有底閥，并且進口管路不應有過多彎道，同時不得有漏水、漏氣現象，以免影響水泵的吸入
           性能；
      7、為不使雜質進入泵內而堵塞流道影響性能，應在泵進口前面安裝過濾器；
      8、安裝管路前轉動水泵的轉子部件，應無磨擦聲或卡死現象，否則應將泵拆開檢查原因。

GDL立式管道多級泵起動與停車：

       起動前準備
      1、用手拔轉聯軸器，葉輪應無卡磨現象，轉動靈活；
      2、打開進口閥門，打開排氣閥使液體充滿整個泵腔，然后關閉排氣嘴；
      3、如輸送熱液體時，起動前應預熱，升溫速度為50℃/h，泵的預熱是用所輸送液體不斷循環來達到，以使各部位受熱均勻；
      4、應先用手盤動泵幾圈以使潤滑水進入機械密封端面；
      5、點動電機，確轉向是否正確。
      起動與運行
      1、全開進口閥門，關閉吐出管路門；
      2、接通電源，當GDL多級泵達到正常轉速后，逐漸打開吐出管路上的閥門，并調節到所需工況；
      3、注意觀察儀表讀數，檢查軸封泄漏情況，正常時機機械密封泄漏3漏/分，檢查電機、軸承處溫度≤70℃，如果發現異常情況，應及時處理。
      停車
      1、逐漸關閉吐出管路閥門；
      2、關閉進口閥門；
      3、如環境溫度低于0℃。應將泵內液體放盡，以免凍裂水泵；
      4、如長期停用，應將泵拆卸清洗，包裝保管。

GDL立式管道多級泵的維護與保養：

運行中的維護和保養
      1、進水管路必須高度密封，不能漏水、漏氣；
      2、禁止GDL多級泵在汽蝕狀態下長期運行；
      3、禁止GDL多級泵在大流量工況運行時，電機超電流長期運行；
      4、定時檢查GDL多級泵運行中的電機電流值，盡量使泵在設計工況范圍內運行；
      5、GDL多級泵在運行中應有專人看管，以免發生意外；
      6、GDL多級泵每運行500小時應對軸承進行加油；
      7、GDL多級泵進行長期運行后，由于機械磨損，使機組噪聲及振動增大，應停車檢查，必要進可更換易損零件及軸承，機組大修
            期一般為一年。
      機械密封的維護與保養
      1、機械密封潤滑液應清潔無固體顆粒；
      2、嚴禁機械封在干磨情況下工作；
      3、起動前應盤動泵(電機)幾圈，以免突然起動造成機械密封斷裂損壞。

性能參數

型號	流量	揚程	功率	轉速	進出口徑
型號	m3/h	m	kw	r/min	mm
25GDL2-12×3	2	36	1.1	2900	25
25GDL2-12×4		48	1.1
25GDL2-12×5		60	1.5
25GDL2-12×6		72	1.5
25GDL2-12×7		84	2.2
25GDL2-12×8		96	2.2
25GDL2-12×9		108	2.2
25GDL2-12×10		120	3
25GDL2-12×11		132	3
25GDL2-12×12		144	3
25GDL4-11×3	4	33	1.1
25GDL4-11×4		44	1.5
25GDL4-11×5		55	2.2
25GDL4-11×6		66	2.2
25GDL4-11×7		77	3
25GDL4-11×8		88	3
25GDL4-11×9		99	3
25GDL4-11×10		110	4
25GDL4-11×11		121	4
25GDL4-11×12		132	4
25GDL4-11×13		143	4
40GDL6-12×3	6	36	1.5	2900	40
40GDL6-12×4		48	2.2
40GDL6-12×5		60	2.2
40GDL6-12×6		72	3
40GDL6-12×7		84	3
40GDL6-12×8		96	4
40GDL6-12×9		108	4
40GDL6-12×10		120	4
40GDL6-12×11		132	5.5
40GDL6-12×12		144	5.5
50GDL12-15×2	12	30	2.2	2900	50
50GDL12-15×3		45	3
50GDL12-15×4		60	4
50GDL12-15×5		75	5.5
50GDL12-15×6		90	5.5
50GDL12-15×7		105	7.5
50GDL12-15×8		120	75
50GDL12-15×9		135	11
50GDL12-15×10		150	11
50GDL18-15×3	18	45	4
50GDL18-15×4		60	5.5
50GDL18-15×5		75	7.5
50GDL18-15×6		90	7.5
50GDL18-15×7		105	11
50GDL18-15×8		120	11
50GDL18-15×9		135	15
50GDL18-15×10		150	15
65GDL24-12×2	24	24	3	2900	65
65GDL24-12×3		36	4
65GDL24-12×4		48	5.5
65GDL24-12×5		60	7.5
65GDL24-12×6		72	7.5
6S5GDL24-12×7		84	11
65GDL24-12×8		96	11
65GDL24-12×9		108	15
65GDL24-12×10		120	15
80GDL36-12×2	36	24	4	2900	80
80GDL36-12×3		36	5.5
80GDL36-12×4		48	7.5
80GDL36-12×5		60	11
80GDL36-12×6		72	11
80GDL36-12×7		84	15
80GDL36-12×8		96	15
80GDL36-12×9		108	18.5
80GDL36-12×10		120	18.5
80GDL54-14×2	54	28	7.5
80GDL54-14×3		42	11
80GDL54-14×4		56	15
80GDL54-14×5		70	18.5
80GDL54-14×6		84	18.5
80GDL54-14×7		98	22
100GDL72-14×2	72	28	11	2900	100
100GDL72-14×3		42	15
100GDL72-14×4		56	18.5
100GDL72-14×5		70	22
100GDL72-14×6		84	30
100GDL72-14×7		98	30
100GDL72-14×8		112	37
100GDL72-14×9		126	37
100GDL72-14×10		140	45
125GDL100-20×2	100	40	18.5	2900	125
125GDL100-20×3		60	30
125GDL100-20×4		80	37
125GDL100-20×5		100	45
125GDL100-20×6		120	55
125GDL100-20×7		140	75
125GDL100-20×8		160	75
125GDL100-20×9		180	75
125GDL100-20×10		200	90
150GDL160-20×2	160	40	30	2900	150
150GDL160-20×3		60	37
150GDL160-20×4		80	55
150GDL160-20×5		100	75
150GDL160-20×6		120	75
150GDL160-20×7		140	90
