【簡單介紹】

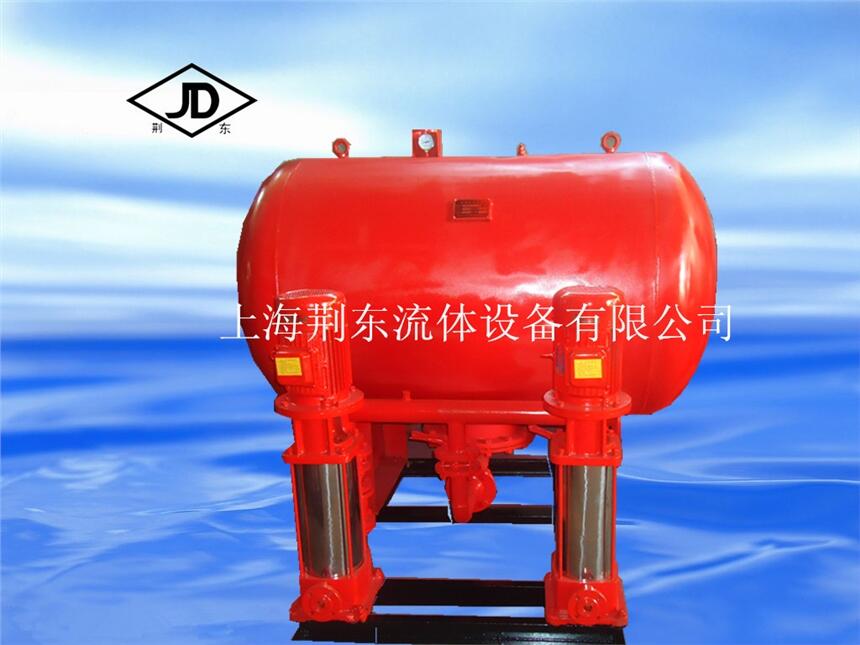

LGW消防增壓穩壓設備是參照國家建筑標準設計圖集98S205等設計、制造的消防專用的增壓穩壓設備。該設備由隔膜式氣壓罐、增壓泵、電控箱、儀表和管路附件等組成，適用于多層和高層建筑工程有增壓要求的消火栓給水系統及自動噴水滅火系統等各類消防給水系統。

【詳細說明】

LGW消防增壓穩壓設備的最高工作壓力分別為0.6mpa、1.0mpa、1.6 mpa，消防儲水容積大于150L、300L、450L，穩壓水容積大于50L，用于消火栓系統時，水槍每股流量為2.5L/S、5L/S，充實水柱長度為7M、10M、13M；用于自動噴水系統時，每個噴頭流量為1.0L/S，噴頭壓力為0.1MPA。

LGW消防增壓穩壓設備可使消防給水管道系統最不利點始終保持消防壓力，并利用氣壓水罐內始終儲有的30秒消防水量，以保證消防泵在運行前的消防噴淋用水；該設備利用氣壓水罐設定的運行壓力，控制水泵運行工況，達到增壓穩壓的功能。

P₁（MPa）最不利點始終保持消防所需壓力；P₂（MPa）消防泵啟泵壓力；P_S1（MPa）穩壓泵啟泵壓力；P_S2（MPa）穩壓泵停泵壓力。

序號	增壓穩壓設備型號		消防壓力（Mpa）P₁	立式隔膜式氣壓罐				配用水泵	運行壓力（Mpa）	穩壓水容積（L）
				型號規格	工作壓力比α_b	消防儲水容積（L）		型號
				型號規格	工作壓力比α_b	標定容積	實際容積	型號
1	ZW（L）-1-X-7		0.10	XQG800×0.6	0.60	300	319	25LG3-10×4 N=1.5kw	P₁=0.10 P_S1=0.26 P₁=0.23 P_S2=0.31	54
2	ZW（L）-1-Z-10		0.16	XQG800×0.6	0.80	150	159	25LG3-10×4 N=1.5kw	P₁=0.16 P_S1=0.26 P₁=0.23 P_S2=0.36	70
3	ZW（L）-1-X-10		0.16	XQG800×0.6	0.60	300	319	25LG3-10×5 N=1.5kw	P₁=0.16 P_S1=0.36 P₁=0.33 P_S2=0.42	52
4	ZW（L）-1-X-13		0.22	XQG1000×0.6	0.76	300	329	25LG3-10×4 N=1.5kw	P₁=0.22 P_S1=0.35 P₁=0.32 P_S2=0.40	97
5	ZW（L）-1-XZ-10		0.16	XQG1000×0.6	0.65	450	480	25LG3-10×4 N=1.5kw	P₁=0.16 P_S1=0.33 P₁=0.30 P_S2=0.38	86
6	ZW（L）-Ⅰ-XZ-13		0.22	XQG1000×0.6	0.67	450	452	25LG3-10×5 N=1.5kw	P₁=0.22 P_S1=0.41 P₁=0.38 P_S2=0.46	80
7	ZW（L）-Ⅱ-Z-	A	0.22 -0.38	XQG800×0.6	0.80	150	159	25LG3-10×6 N=2.2kw	P₁=0.38 P_S1=0.53 P₁=0.50 P_S2=0.60	61
8		B	0.38 -0.50	XQG800×1.0	0.80	150	159	25LG3-10×8 N=2.2kw	P₁=0.50 P_S1=0.68 P₁=0.65 P_S2=0.75	51
9		C	0.50 -0.65	XQG1000×1.0	0.85	150	206	25LG3-10×9 N=2.2kw	P₁=0.65 P_S1=0.81 P₁=0.78 P_S2=0.86	59
10		D	0.65 -0.85	XQG1000×1.6	0.85	150	206	25LG3-10×11 N=3.0kw	P₁=0.85 P_S1=1.04 P₁=1.02 P_S2=1.10	57
11		E	0.85 -1.0	XQG1000×1.6	0.85	150	206	25LG3-10×13 N=4.0kw	P₁=1.00 P_S1=1.21 P₁=1.19 P_S2=1.27	50
12	ZW（L）-Ⅱ-X-	A	0.22-0.38	XQG800×0.6	0.78	300	302	25LG3-10×6 N=2.2kw	P₁=0.38 P_S1=0.53 P₁=0.50 P_S2=0.60	72
13		B	0.38-0.50	XQG800×1.0	0.78	300	302	25LGW3-10×8 N=2.2kw	P₁=0.50 P_S1=0.68 P₁=0.65 P_S2=0.75	61
14		C	0.50-0.65	XQG1000×1.0	0.78	300	302	25LG3-10×10 N=3.0kw	P₁=0.65 P_S1=0.88 P₁=0.86 P_S2=0.93	51
15		D	0.65-0.85	XQG1200×1.6	0.85	300	355	25LG3-10×13 N=4.0kw	P₁=0.85 P_S1=1.05 P₁=1.02 P_S2=1.10	82
16		E	0.85-1.0	XQG1200×1.6	0.85	300	355	25LG3-10×15 N=4.0kw	P₁=1.00 P_S1=1.21 P₁=1.19 P_S2=1.26	73
17	ZW（L）-Ⅱ-XZ-	A	0.22-0.38	XQG1200×0.6	0.80	450	474	25LG3-10×6 N=2.2kw	P₁=0.38 P_S1=0.53 P₁=0.50 P_S2=0.60	133
18		B	0.38-0.50	XQG1200×1.0	0.80	450	474	25LG3-10×8 N=2.2kw	P₁=0.50 P_S1=0.68 P₁=0.65 P_S2=0.75	110
19		C	0.50-0.65	XQG1200×1.0	0.80	450	474	25LG3-10×10 N=3.0kw	P₁=0.65 P_S1=0.81 P₁=0.78 P_S2=0.86	90
20		D	0.65-0.85	XQG1200×1.6	0.80	450	474	25LG3-10×12 N=4.0kw	P₁=0.85 P_S1=1.04 P₁=1.02 P_S2=1.10	73
21		E	0.85-1.0	XQG1200×1.6	0.80	450	474	25LG3-10×14 N=4.0kw	P₁=1.00 P_S1=1.21 P₁=1.19 P_S2=1.27	64

序號	增壓穩壓設備型號		消防壓力（Mpa）P₁	臥式隔膜式氣壓罐				配用水泵	運行壓力（Mpa）	穩壓水容積（L）
				型號規格	工作壓力比α_b	消防儲水容積（L）		型號
				型號規格	工作壓力比α_b	標定容積	實際容積	型號
1	ZW（W）-Ⅰ-X-7		0.10	XQW1000×0.6	0.75	300	390	25LG3-10×3 N=1.1KW	P1=0.10 PS1=0.20 P2=0.17 PS2=0.25	148
2	ZW（W）-Ⅰ-Z-10		0.16	XQW1000×0.6	0.80	150	312	25LG3-10×3 N=1.1KW	P1=0.16 PS1=0.25 P2=0.22 PS2=0.30	145
3	ZW（W）-Ⅰ-X-10		0.16	XQW1000×0.6	0.80	300	312	25LG3-10×3 N=1.1KW	P1=0.16 PS1=0.25 P2=0.22 PS2=0.30	145
4	ZW（W）-Ⅰ-X-13		0.22	XQW1000×0.6	0.80	300	312	25LG3-10×4 N=1.5KW	P1=0.22 PS1=0.32 P2=0.30 PS2=0.37	126
5	ZW（W）-Ⅰ-XZ-10		0.16	XQW1000×0.6	0.70	450	467	25LG3-10×4 N=1.5KW	P1=0.16 PS1=0.30 P2=0.27 PS2=0.35	113
6	ZW（W）-Ⅰ-XZ-13		0.22	XQW1000×0.6	0.70	450	452	25LG3-10×5 N=1.5KW	P1=0.22 PS1=0.38 P2=0.35 PS2=0.43	98
7	ZW（W）-Ⅱ-Z-	A	0.22-0.38	XQW800×0.6	0.85	150	234	25LG3-10×6 N=2.2KW	P1=0.38 PS1=0.49 P2=0.46 PS2=0.54	99
8		B	0.38-0.50	XQW800×1.0	0.85	150	234	25LG3-10×7 N=2.2KW	P1=0.50 PS1=0.63 P2=0.60 PS2=0.68	82
9		C	0.50-0.65	XQW1000×1.0	0.85	150	234	25LG3-10×9 N=2.2KW	P1=0.65 PS1=0.81 P2=0.78 PS2=0.86	67
10		D	0.65-0.85	XQW1000×1.6	0.85	150	234	25LG3-10×11 N=3.0KW	P1=0.85 PS1=1.05 P2=1.02 PS2=1.10	54
11		E	0.85-1.00	XQW1000×1.6	0.85	150	234	25LG3-10×13 N=4.0KW	P1=1.00 PS1=1.21 P2=1.19 PS2=1.27	57
12	ZW（W）-Ⅱ-X-	A	0.22-0.38	XQW1000×0.6	0.80	300	312	25LG3-10×6 N=2.2KW	P1=0.38 PS1=0.53 P2=0.50 PS2=0.58	87
13		B	0.38-0.5	XQW1000×1.0	0.80	300	312	25LG3-10×8 N=2.2KW	P1=0.50 PS1=0.68 P2=0.65 PS2=0.73	72
14		C	0.50-0.65	XQW1000×1.0	0.80	300	312	25LG3-10×10 N=3.0KW	P1=0.65 PS1=0.87 P2=0.84 PS2=0.92	59
15		D	0.65-0.85	XQW1000×1.6	0.80	300	312	25LG3-10×12 N=4.0KW	P1=0.85 PS1=1.12 P2=1.09 PS2=1.18	57
16		E	0.85-1.00	XQW1000×1.6	0.80	300	312	25LG3-10×14 N=4.0KW	P1=1.00 PS1=1.30 P2=1.27 PS2=1.36	50
17	ZW（W）-Ⅱ-XZ-	A	0.22-0.38	XQW1200×0.6	0.80	450	506	25LG3-10×6 N=2.2KW	P1=0.38 PS1=0.53 P2=0.50 PS2=0.58	142
18		B	0.38-0.5	XQW1200×1.0	0.80	450	506	25LG3-10×8 N=2.2KW	P1=0.50 PS1=0.68 P2=0.65 PS2=0.73	117
19		C	0.50-0.65	XQW1200×1.0	0.80	450	506	25LG3-10×10 N=3.0KW	P1=0.65 PS1=0.87 P2=0.84 PS2=0.92	96
20		D	0.65-0.85	XQW1200×1.6	0.80	450	506	25LG3-10×12 N=4.0KW	P1=0.85 PS1=1.12 P2=1.09 PS2=1.17	78
21		E	0.85-1.00	XQW1200×1.6	0.80	450	506	25LG3-10×14 N=4.0KW	P1=1.00 PS1=1.30 P2=1.27 PS2=1.35	69
