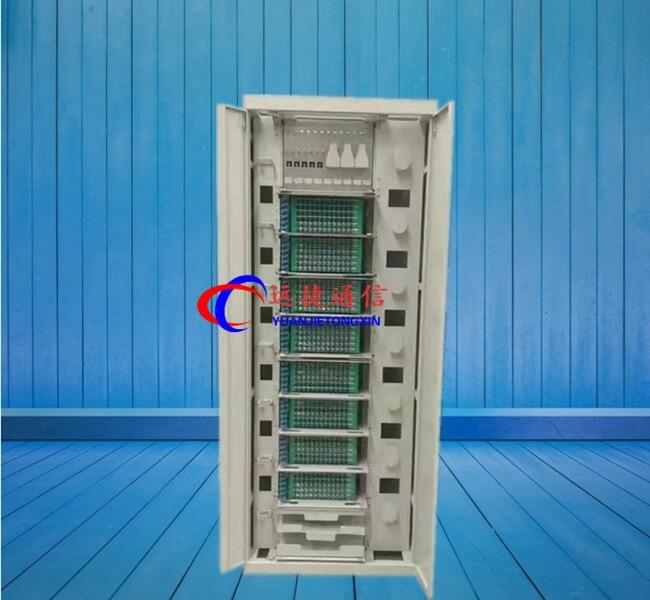

720芯ODF光纖配線架|720芯ODF光纖配線架資料性能講解
FTTH接入層光纖分配架（Fiber Optic Distribution frame），又稱光纖配線柜，是用于光纖通信網絡中對光纜、光纖進行終接、保護、連接及管理的配線設備。在本設備上可以實現對光纜的固定、開剝、接地保護，以及各種光纖的熔接、跳轉、冗纖盤繞、合理布放、配線調度等功能，是傳輸媒體與傳輸設備之間的配套設備。ODF光纖配線柜（Optical Distribution frame）專為光纖通信機房設計的光纖配線設備，具有光纜固定和保護功能光纜終接功能、調線功能，是信息機房中不可或缺的部分 ODF光纖配線架（Optical Distribution frame）ODF光纖配線架|ODF光纖配線柜（ODF配線柜容量：288芯、576芯、648芯、720芯、864芯、1152芯、1440、1728芯、2016芯）中華人民共和國通信行業標準光纖配線架YD/T 778-2006《ODF光纖配線架》Q/CT 2354-2011《中國電信光總配線架技術要求》感謝您關注我們的產品,若您希望獲得進一步的了解720芯ODF光纖配線架價格、720芯ODF光纖配線架規格型號等更多信息,歡迎您隨時聯絡我們,誠邀為您提供最滿意的服務
【ODF光纖配線架介紹】
ODF配線架性能：
技術指標：
光電性能光纖連接器（含適配器和尾纖）
◆光纖連接器損耗≤0.5dB (包括插入、互換和重復損耗)；
◆插入損耗≤0.2dB；
◆回波損耗
FC/PC、FC/SPC、SC、ST≥48dB；FC/UPC≥52dB ；FC/APC≥60 dB；
◆插拔耐久性壽命＞1000次。
3適用性能
標稱工作波長：850nm、1310nm、1550nm。
4高壓防護接地
5地線的截面積應大于6mm2。
6機架高壓防護接地裝置與機架間絕緣，電阻不小于1000MΩ/500V(直流電)。
7機架高壓防護接地裝置與機架間耐壓不小于3000V（直流電）/1min；不擊穿，無飛弧。
8 功能
具有對光纜進行保護、固定、終接以及對光纖進行保護、預留、連接、調度等功能。
ODF架外形尺寸、容量
GPX44-A03型機架外形尺寸、容量：
外形尺寸（高×寬×深）(mm) 大容量（芯）
2600×840×300 864
2200×840×300 720
2000×840×300 648
·安裝標準： 19英寸安裝.
·材 料： 材料全部要求為Q235以上優質冷軋鋼板，頂底框，立柱材料厚度1.5mm以上.
·規 格： 高*寬*深MM:2260*600*600及高(2000或2200或2260)*寬(600或800)*深(600*800).
·顏 色： RAL:7035灰白色;GY-09冰灰色;Z44淺駝灰色可選;也可以定制.
·前 門： 鋼化玻璃門,鐵門,網孔鐵門可選.
·后 門： 鐵門,網孔鐵門,單開門或雙開門可選.
·進線方式： 能同時滿足上下進線.
·表面處理： 機架整體采用靜電噴塑處理.
·整體結構： 機架整體為拼裝式結構，全正面操作.
·機架接地： 機柜保證電氣導通，有完善的接地系統.
·機架安裝： 機架可以并列安裝，并且有合理的走線通道.
◇ 采用完全封閉結構，可防塵、防鼠；
◇ 模塊化設計，可上下進纜，接地固定可靠；
◇ 機架采用優質鋼板，整體靜電噴塑，美觀大方耐用；
◇ 機架頂部、底部均開有進纜孔。光纜固定、開剝裝置可靈活安裝，既可滿足上走纜方式要求，又可滿足下走纜方式要求；
◇ 機架外型美觀，結構緊湊，容量大，密度高，適用于帶狀光纜和普通光纜;
◇ 合理的繞線走線結構，使走線非常清晰簡潔，路線非常方便；
◇ 單元體門板可翻轉拆卸，以及整個面板正面可以90度搖開，方便光纖的安裝維護；
◇ 安裝好的適配器傾斜角為40度，避免弧光直射入眼，同時可以保證光纖曲率半徑不小于40mm；
◇ 機架具備安全可靠的接地保護裝置。
◇ 符合TIA/EIA、ANSI、GB/T3047.2標準
◇ 機架高壓防護接地裝置與機架間絕緣電阻≥2*104MΩ/500V(DC)
◇ 機架高壓防護接地裝置與機架間耐電壓≥3000V(DC)，1min不擊穿、無飛弧。
工作環境：
◇ 工作溫度：-5℃～+40℃
◇ 相對濕度：≤85%(+30℃)
◇ 大氣壓力：70～106Kpa
光纖配線架是專為光纖通信機房設計的光纖配線設備,具有光纜固定和保護功能光纜終接功能、調線功能、 光纜纖芯和尾纖保護功能。既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝使用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。
它是光傳輸系統中一個重要的配套設備，主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡安全運行和靈活使用有著重要的作用。過去，光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點�，F在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都盡量選用大芯數光纜，這樣就對光纖配線架的容量、功能和結構等提出了更高的要求。
一、產品概述：（ODF）用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集ODF、DDF、電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統。
二、主要特點：
配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。
采用鍍鋅處理冷軋鋼板和表面噴涂的工藝,光纖分配盤采用摻雜阻烯材料的噴縮材質,輕便靈活,又結實耐用,具有光纜引入,固定和保護功能，光纜終端與尾纖熔接功能，用戶可根據實際需求選配單元數量或法蘭盤數量
模塊化設計：19英寸標準，單元體及每個模塊均可單獨取出，方便靈活配置與擴容。
易升級：可用作傳統的ODF，也可平滑地增加智能化光纖管理功能，且不影響正常的業務通信。
易操作和維護：獨立、清晰的功能分區方便操作和維護；通過跳纖實現交叉連接，走纖路由清晰，運維管理方便；全正面操作，支持前后及左右并柜安裝或靠墻安裝，易于安裝與維護。
三、使用條件：
●工作溫度：-10℃~+40℃
●貯存溫度：-25℃~+55℃
●相對溫度：≤85%(+30℃
●大氣壓力：70kPa~106kPa
