商品詳情

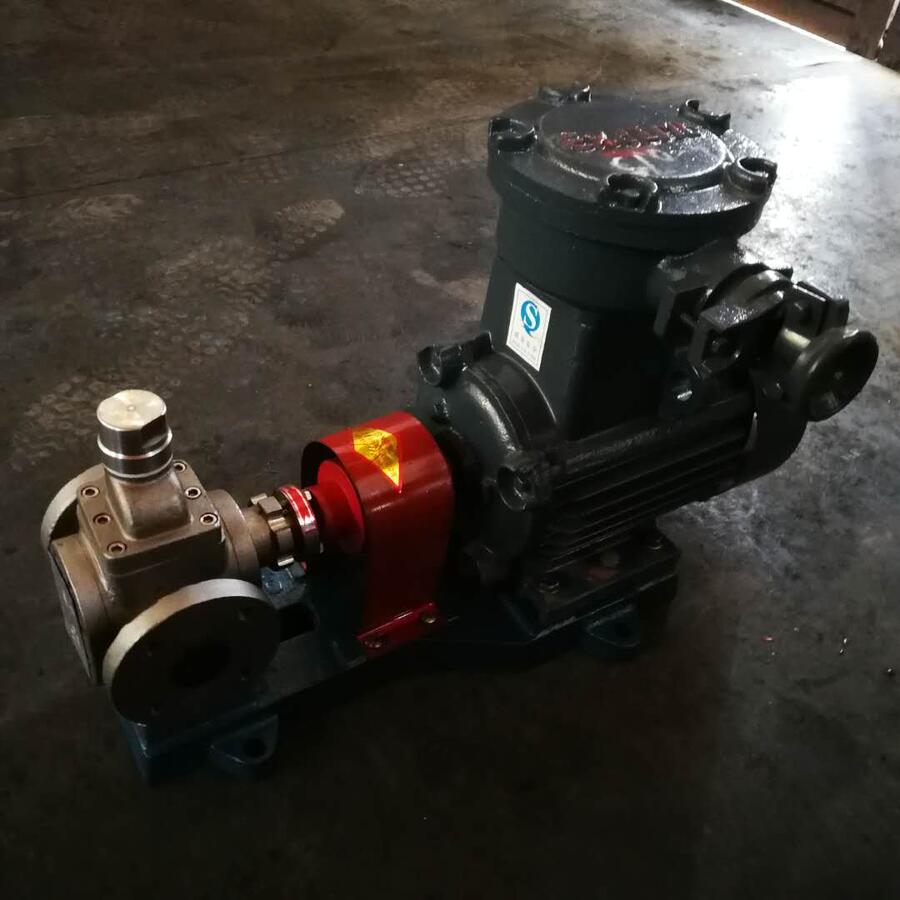

YCB圓弧齒輪泵主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。

泵內有設計合理的泄油和回油槽，使齒輪在工作中承受的扭矩力小，因此軸承負荷小，磨損小，泵效率高。

泵設有安全閥作為超載保護，安全閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安全閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。

從主軸外伸端向泵看，為順時針旋轉。

YCB圓弧齒輪泵比普通齒輪泵使用壽命長2-3倍，主要區別在于圓弧齒輪泵的齒輪為圓弧型，泵在運轉過程中齒輪和齒根咬合是處于兩個圓弧平滑過渡，沒有任何死點或卡住現象；所以使用壽命極長。而普通齒輪泵齒型是漸開線斜齒輪，泵在正常運轉過程中齒輪和齒根轉動時齒輪齒頂菱角會和與之相配合的齒輪齒根產生碰撞、磨損、齒輪齒根部位也會產生困液，致使漸開線齒輪泵存在轉動時噪音比較大的現象，而且齒輪泵的使用壽命會受到影響。

YCB圓弧齒輪泵齒輪采用雙圓弧正弦曲線齒型。YCB圓弧齒輪泵與漸開線齒輪相比，優點是齒輪嚙合過程中齒廓面沒有相對滑動，所以齒面無磨損，運轉平衡，無困液現象、噪聲低、壽命長、效率高。該泵擺脫了傳統設計的束縛，使得齒輪泵在設計，生產和使用上進入了一個新的領域。

YCB圓弧齒輪泵技術參數表：

型號	流量 Q	轉速 n r/min	排出壓力 p Mpa	必需汽蝕余量 r m	效率 η %	電動機
型號	m3/h	轉速 n r/min	排出壓力 p Mpa	必需汽蝕余量 r m	效率 η %	頻率 Hz	功率KW	型號
YCB0.6-0.6	0.6	910	0.6	5.5	32	50	0.75	Y90S-6
	1.0	1390				50	0.75	Y80L2-4
	0.7	1130				60	0.75	Y90S-6
	1.2	1710				60	0.75	Y80L2-4
YCB0.6-1.6	0.6	910	1.6	7.0	70	50	1.1	Y90L-6
	1.0	1400				50	1.5	Y90L-4
	0.7	1130				60	1.1	Y90L-6
	1.2	1710				60	1.1	Y90S-4
YCB1.6-0.6	1.6	910	0.6	5.5	42	50	0.75	Y90S-6
	2.5	1400				50	1.1	Y90S-4
	1.9	1130				60	1.1	Y90L-6
	3.0	1710				60	1.5	Y90L-4
YCB1.6-1.6	1.6	940	1.6	7.0	71	50	2.2	Y112M-6
	2.5	1440				50	4	Y112M-4
	1.9	1150				60	2.2	Y112M-6
	3.0	1750				60	4	Y112M-4
YCB3.3-0.6	3.3	940	0.6	5.0	60	50	1.5	Y100L-6
	5.0	1420				50	2.2	Y100L1-4
	4.0	1150				60	1.5	Y100L-6
	6.0	1730				60	2.2	Y100L1-4
YCB3.3-1.6	3.3	960	1.6	7.0	72	50	5.5	Y132M2-6
	5.0	1440				50	7.5	Y132M-4
	4.0	1170				60	4	Y132M1-6
	6.0	1750				60	7.5	Y132M-4
YCB4-0.6	4.0	940	0.6	5.0	60	50	1.5	Y100L-6
	6.0	1420				50	2.2	Y100L1-4
	4.8	1150				60	2.2	Y112M-6
	7.2	1730				60	3	Y100L2-4
YCB4-1.6	4.0	960	1.6	7.0	72	50	5.5	Y132M2-6
	6.0	1440				50	7.5	Y132M-4
	4.8	1170				60	5.5	Y132M-6
	7.2	1750				60	7.5	Y132M-4
YCB8-0.6	8.0	960	0.6	5.0	61	50	3	Y132S-6
	12.0	1440				50	5.5	Y132S-4
	9.6	1170				60	4	Y132M1-6
	14.4	1750				60	5.5	Y132S-4
YCB8-1.6	8.0	970	1.6	7.0	75	50	11	Y160L-6
	12.0	1460				50	15	Y160L-4
	9.6	1170				60	11	Y160L-6
	14.4	1760				60	15	Y160L-4
YCB10-0.6	10.0	960	0.6	5.0	62	50	4	Y132M1-6
	15.0	1440				50	5.5	Y132S-4
	12.0	1170				60	5.5	Y132M2-6
	18.0	1750				60	7.5	Y132M-4
YCB10-1.6	10.0	970	1.6	7.0	76	50	11	Y160L-6
	15.0	1470				50	15	Y160L-4
	12.0	1170				60	11	Y160L-6
	18.0	1770				60	18.5	Y160L-4
YCB20-0.6	20.0	970	0.6	5.0	68	50	7.5	Y160M-6
YCB20-0.6	24.0	1170	0.6	5.0	68	60	7.5	Y160M-6
YCB25-0.6	25.0	970	0.6	5.5	69	50	11	Y160L-6
YCB25-0.6	30.0	1170	0.6	5.5	69	60	11	Y160L-6
YCB30-0.6	30.0	970	0.6	5.5	70	50	11	Y160L-6
YCB30-0.6	36.0	1170	0.6	5.5	70	60	11	Y160L-6
YCB40-0.6	40.0	970	0.6	5.5	72	50	15	Y180L-6
YCB40-0.6	48.0	1180	0.6	5.5	72	60	15	Y180L-6
YCB50-0.6	50.0	970	0.6	5.5	72	50	22	Y200L2-6
YCB50-0.6	60.0	1180	0.6	5.5	72	60	22	Y200L2-6
