DIN3016-1橡膠管卡 固定式卡箍

DIN3016-1橡膠管卡 固定式卡箍由萬喜天津緊固件有限公司銷售供應，目前公司針對DIN3016第一部分帶舌卡箍即固定式卡箍D1/F1/F2三種型號特價銷售，橡膠管卡規格詳見下述。

DIN3016夾緊管卡為德標標準，標準本身分為四部分，具體分類描述如下：

DIN3016-1: 固定卡箍即帶舌卡箍，

DIN3016-2: 帶緊固突耳

DIN3016-3: 異形卡圖和錐形法蘭

DIN3016-4: 技術交貨條件

本文主要介紹DIN3016-1橡膠喉箍，也叫做固定式卡箍。根據是否帶有彈性材質（如橡膠）可分為2組：不帶彈性材質為以下六種A1 B1 C1 ;A2 B2 C2;帶有橡膠圈可分為D1 E1 F1;D2 E2 F2。

DIN3016-D/E/F標準尺寸如下,其他數據詳見相關標準:

關于材質主要分兩部分：鋼帶的金屬材料和彈性體材料的選用（針對含有彈性材料而言）

根據標準，管卡帶的材質可分為四類，以縮寫符合表示：

W1-鋼的抗拉強度最小為400N/mm2

W3-1.4016或等效耐腐蝕鋼

W4-1.4301或等效耐腐蝕鋼

W5-1.4401；1.4436；1.4571或等效耐腐蝕鋼，適用于海水海洋環境

彈性體材料：一般以橡膠為主，主要有CR、NBR、MVQ、EPDM，除了下述CR氯丁橡膠，我司還可供MVQ硅橡膠和EPDM乙丙橡膠，管卡的溫度使用范圍受彈性材料影響，關于具體橡膠的使用特性請電話咨詢銷售人員。

表面處理等級標記，主要分為2級和3級，針對W1而言，具體介紹如下

材質W1對應的兩種表面處理等級：等級2為電鍍鋅或熱鍍鋅；等級3：鍍鋁-鋅涂層

材質W3 W4 W5 表面為本色無鍍層。

萬喜庫存型號多以FORM D1/F1/F2為主。其材質為橡膠/不銹鋼，即彈性材質為CR,氯丁橡膠;鋼帶材質為不銹鋼，牌號為1.4301。CR氯丁橡膠具有優良的耐臭氧性、耐老化、耐油、耐酸堿和一定的耐油性。主要用于制造要求抗臭氧、耐老化性高的電纜護套及各種防護套、保護罩；耐油、耐化學腐蝕的膠管、膠帶和化工襯里。

目前DIN3016-1 D1 F1 F2三種具體庫存規格和圖片如下：

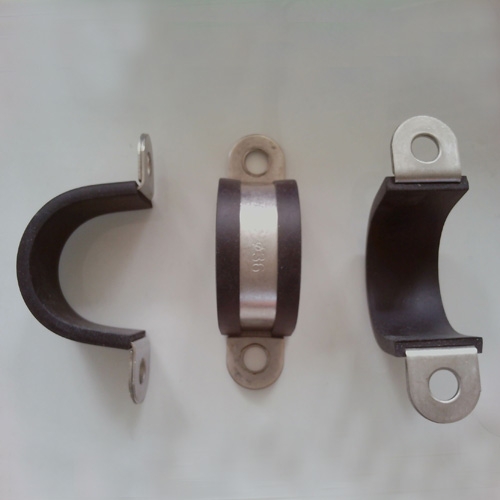

DIN3016-1 D1型圖紙和實物圖如下：

DIN3016-D1-8*15-W4-CR D1-8x15

DIN3016-D1-12*15-W4-CR D1-12x15

DIN3016-D1-16*15-W4-CR D1-16x15

DIN3016-D1-21*15-W4-CR D1-21x15

DIN3016-D1-21*20-W4-CR D1-21x20

DIN3016-D1-22*15-W4-CR D1-22x15

DIN3016-D1-29*15-W4-CR D1-29x15

DIN3016-D1-35*15-W4-CR D1-35x15

DIN3016-D1-48*20-W4-CR D1-48x20

DIN3016-D1-5*15-W4-CR D1-5x15

DIN3016-1 F1型圖紙和實物圖如下：

DIN3016-F1-13*15-W4-CR F1-13x15

DIN3016-F1-13*20-W4-CR F1-13x20

DIN3016-F1-20*20-W4-CR F1-20x20

DIN3016-F1-21*15-W4-CR F1-21x15

DIN3016-F1-21*20-W4-CR F1-21x20

DIN3016-F1-34*20-W4-CR F1-34x20

DIN3016-F1-36*20-W4-CR F1-36x20

DIN3016-1 F2型圖紙和實物圖如下：

DIN3016-F2-10-10*20-W4-CR F2-10-10x20

DIN3016-F2-13-13*15-W4-CR F2-13-13x15

DIN3016-F2-13-13*20-W4-CR F2-13-13x20

DIN3016-F2-18-18*15-W4-CR F2-18-18x15

DIN3016-F2-24-24*15-W4-CR F2-24-24x15

DIN3016-F2-34-20*25-W4-CR F2-34-20x25

DIN3016-F2-34-34*15-W4-CR F2-34-34x15

DIN3016-F2-34-34*20-W4-CR F2-34-34x20

DIN3016-F2-35-29*15-W4-CR F2-35-29x15

DIN3016-F2-36-36*15-W4-CR F2-36-36x15

DIN3016-F2-36-36*20-W4-CR F2-36-36x20

DIN3016-F2-40-40*20-W4-CR F2-40-40x20

以上現貨產品實際規格尺寸須與銷售人員確認，本文相關數據僅供參考，以實際供貨為準。

DIN3016-1橡膠管卡固定式卡箍型號、規格、實物圖片以及技術參數歡迎咨詢萬喜天津緊固件有限公司。
