概 述

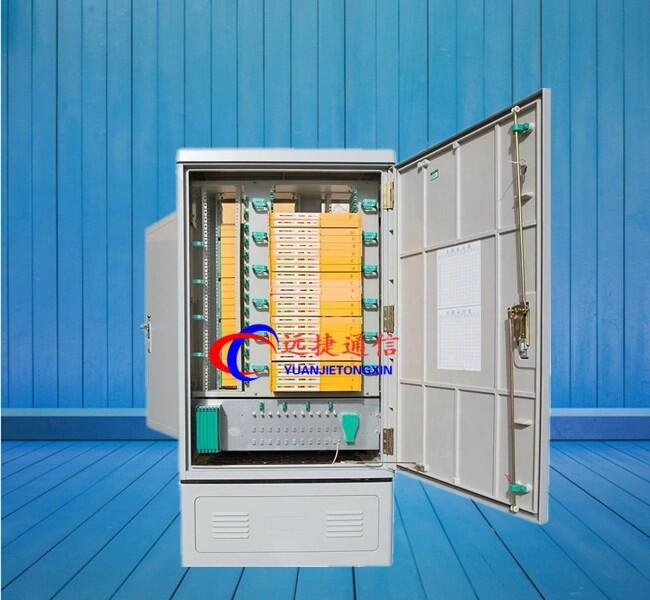

光纜交接箱主要用于室外光纜的連接、分配和調度。通過光纖活動連接器和雙頭光纖跳線將光纜與光纜進行靈活的配接。本產品系列提供安全可靠、靈活機動的光纖及光設備線路管理，適用于各種光通信網絡，尤其適合于用戶光纖入網工程。

安裝（可分成水泥基座安裝和配套底座安裝）：

一、 預制水泥基座：

1. 水泥基座外型尺寸530mm（長）×290 mm（寬）×200（高），地基中心留310mm×170mm×200mm的進線孔。

2. 預埋地腳螺釘，保證地腳螺釘的中心距440mm×180mm。

3. 將箱體放在水泥基本上，其固定孔與預埋地腳螺釘對齊放置，然后將地腳螺釘鎖緊，安裝時應使箱體與水泥基座要保持垂直水平。

4. 在已有是你基座的情況下，用4個M12×100膨脹螺釘固定即可。

二、 配套底座安裝：

當配套底座安裝時，按圖示尺寸用4個M12×100膨脹螺釘固定即可。

調試：

安裝好的免跳纖光交箱要對其進行調試，交接箱活動部分應轉動靈活，插拔可靠和維護方便，裝配應具有一致性，堅固無松動，且接地點可靠。

特 點

1、 本設備全天候防護，外殼采用高強度防腐蝕特種合成材料，具有隔熱、防水氣凝結等特點，并能有效防止雨、雪、蟲及腐蝕性氣體等任何惡劣環境的影響。

2、 結構設計合理，箱體采用單面單開門，箱體內布線空間大，方便操作和維護。

3、 充分考慮光纜的固定、接地、熔接和冗余光纜的盤繞，使光纜的連接、調度非常方便。

4、 內部光路標識清楚，熔接、盤繞位置明確。

5、 交接箱結構緊湊，安裝簡便，密封性能極好．

6、 熔纖部分采用一體化熔纖盤，使光纜余纖、尾纖盤繞一體化，方便熔纖操作，且可安裝FC、SC適配器。適配器與箱體正面呈30°角，即可保證光纖彎曲半徑，又可節省空間，并且避免操作時光束直射人眼。

7、 適用于帶狀和非帶狀光纜。

主要技術指標

工作環境

·工作溫度：-40℃～+40℃

·貯運溫度：-40℃～+60℃

·相對濕度：≤95%（+40℃時）

·大氣壓力：70Kpa～106Kpa

免跳纖光交箱技術性能指標

·標稱工作波長 1310nm 1550nm

·光纖活動連接器插入損耗（包括重復和互換）﹤0.5dB;

·回波損耗：APC型活動連接器≥60dB;UPC型活動連接器≥50dB；PC型活動連接器≥40dB.

·接地裝置與箱體金屬工件之間絕緣電阻﹥2×104MΩ，試驗電質為直流500V。

·耐溫性能：在±55℃±2℃環境中放置16小時后，在常態下恢復1小時，性能無影響。

·耐壓性能：接地裝置由于箱體工作之間耐壓大于3000V（DC），1min不擊穿，無飛弧。

·防熱性能：箱體由特殊材料構成，具有超強隔熱性能。

·密封性能：防塵性能：優于GB4208/1P53要求。

防水性能：80Kpa水壓，±60°角擺沖水管角度，淋水15min，水珠不能進入箱內。

·箱體靜電負荷能力：殼蓋≥1000N

側表面≥500N

門鉸鏈≥300N

·抗沖擊能力：使用沖擊實驗臺，在X、Y、Z三個軸向各施加六次

峰值加速度為300m/s2，持續時間為6ms的沖擊力，無任何破壞和損傷。

密封條使用壽命：不低于10年。

光纖彎曲半徑：光纜光纖在箱內部盤繞時，無論在何處 轉彎，其曲率半徑﹥40mm。

使用和維護

1、 使用原理圖：

2、 光纜從箱體底部進線孔進入光纜交接箱，光纜進入箱體后在距箱體底部50mm處開剝，開剝長度600mm，如圖所示：

3、 光纜固定至底部光纜引入單元。

4、 主光纜進入一體化熔接配線單元，在此與尾纖熔接。

5、 一體化熔配單元為抽屜式結構。熔接時將單元抽出，操作完畢后，將單元推進滑槽，推到底時，單元將自動鎖定，每個一體化熔接下來配線單元可卡12位FC或SC適配器，同時可熔接12芯光纖。

6、 每個單元蓋板上貼有熔接標識記錄表。每熔接完一個單元，須作好熔接記錄。

7、 光纖線路的連接和調度均通過交叉連接，用雙頭尾纖在箱體正面實現。雙頭尾纖選擇不同長度系列適應跳線。

注意

1、光纜交接箱用于室外光纜的連接、分配和調度。箱體應安裝在堅固牢靠的固定基座上，以便于安裝和調度。

2、 光纜余長在箱體內應保持自然彎曲，其曲率半徑應大于40毫米。

3、 光纜固定后，將加強芯固定在加強芯柱上，并將其可靠接地。

4、 在操作小直徑光纖時應小心，以免刺破皮膚，特別是眼睛部位。

5、 在光纖傳輸光能量時，建議不要直接觀看光纖和光纖連接器端面，除非安全能量輸出等級已得到保證

其它

包裝、存儲、運輸

本設備的包裝、存儲、運輸嚴格遵守國標GB3837-83的要求。

包裝：

具有防潮、防振措施、所有附件另裝盒或袋中再裝入木箱，整機用塑袋密封。

存儲：

箱子上方不宜放過重物品，庫房內空氣中酸性、堿性或其它應符

合環保規定的要求，室內溫度為-5℃-45℃之間，相對濕度不大于85%的范圍內存儲。

運輸：

本機架可適應各種工具的運輸，經包裝的產品在運輸過程中，要

求環境溫度在-40℃-55℃，相對濕度不大于90%，裝卸及搬運時應按

包裝上刷有的運輸作業標志進行，不準將產品倒放、側放。

產品售后服務

 為創造名牌，提高企業知名度，樹立企業形象，我公司本著“一切追求高質量，用戶滿意為宗旨”的精神，以“優惠的價格、周到的服務、可靠的產品質量”的原則向您鄭重承諾：

一、產品質量承諾：

1、 產品的制造和檢測均有質量記錄和檢測資料。

2、 對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。

二、產品價格承諾：

1、為了保證產品的高可靠性和先進性，系統的選材均選用國內或國際優質名牌產品。

2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以優惠的價格提供給貴方。

三、交貨期承諾：

產品交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。

四、售后服務承諾：

1、服務宗旨：快速、果斷、準確、周到、

2、服務目標：服務質量贏得用戶滿意

3、服務效率：保修期內或保修期外如設備出現故障，供方在接到通知后，維修人員在24小時內可達到現場并開始維修。

4、 服務原則：產品保修期為十二個月，在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按成本價計。
