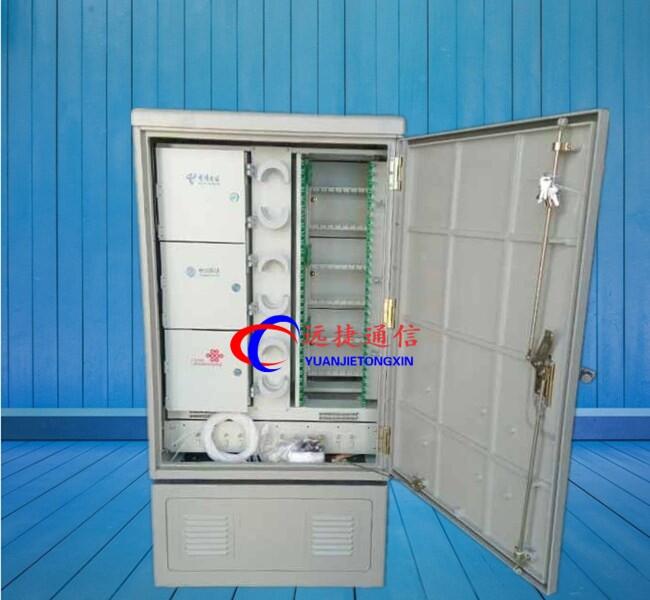

144芯三合一光交箱資料圖文解析
光纜交接箱：是用于光纖接入網(電信網、移動網、聯通網）三網主干光纜與FTTH小區配線光纜節點處的接口設備，可以實現大容量光纖的熔接、終端存儲以及調度等功能。該產品的應用，減少了三網的重復線路建設，精簡線路，美化環境。 「寧波遠捷通信設備有限公司」
三網合一共建共享光纜交接箱|三網合一光纜交接箱|共建共享光纜交接箱|四網合一光纜交接箱|不銹鋼光纜交接箱|美化型光纜交接箱|免跳纖光纜交接箱|傳統光纜交接箱
GXF05型光纜交接箱滿足YD/T988-2007、GB/T2423-2008、GB/T3873-1998、GB/T9286-1998等國內標準及IEC 60529、 IEC 62134-1 、UL94等國際標準。
光纜交接箱（Cross Connecting Cabinet for Communication Optical Cable）
型號：GXF05-VI型傳統光纜交接箱、GXF05-VII型不銹鋼光纜交接箱、GXF05-VIII型三網合一光纜交接箱、GXF05-VIIIF型四網合一光纜交接箱、GXF05-VIIA型美化型光纜交接箱
48芯光纜交接箱，72芯光纜交接箱，96芯光纜交接箱，144芯光纜交接箱，288芯光纜交接箱，360芯光纜交接箱，432芯光纜交接箱，576芯光纜交接箱，648芯光纜交接箱，720芯光纜交接箱，864芯光纜交接箱，960芯光纜交接箱，1152芯光纜交接箱，1200芯光纜交接箱，1440芯光纜交接箱
箱體采用不銹鋼材料制造,抗腐蝕耐老化,使用壽命超過20年。
殼體門框四周采用凹槽結構,硅橡膠密封 ,密封性能達到GB4208--1993中IP 級要求。
殼體門鎖采用三面齒輪推桿機構,是開啟和關閉箱門時更顯輕松。
箱體內部夾以隔熱材料,能有效防止箱內凝露的產生。
采用12芯熔配一體化模塊,大幅度利用有效空間,大容量為720芯。
卡接式安裝FC,SC適配器。
前后設通道,可方便跳線靈活跳接
12芯熔配一體化模塊可抽出至箱外,全面正面操作。
有可靠的光纜固定,開剝和接地裝置。
各部件位置和按排,確保光纜在任何位置時彎曲半徑大于40MM。
光纜進殼體接口處,突破傳統方式防水接頭處理光纜密封問題。
三網合一光纖交接箱是用于FTTX光纜通信網絡中光纜端接、分配、調度、光信號分配，主要原料由SMC 專用紗、不飽和樹脂、低收縮添加劑，填料及各種助劑組成。它在二十世紀六十年代初首先出現在歐洲，在1965 年左右，美、日相繼發展了這種工藝。我國于80 年代末，引進了國外先進的SMC 生產線和生產工藝。 SMC 具有優越的電氣性能，耐腐蝕性能，質輕及工程設計容易、靈活等優點，其機械性能可以與部分金屬材料相媲美，因而廣泛應用于運輸車輛、建筑、電子/電氣等行業中。
SMC是Sheet molding compound的縮寫，即片狀模塑料。主要原料由SMC專用紗、不飽和樹脂、低收縮添加劑，填料及各種助劑組成。它在二十世紀六十年代初首先出現在歐洲，在1965年左右，美、日相繼發展了這種工藝。我國于80年代末，引進了國外先進的SMC生產線和生產工藝。SMC具有優越的電氣性能，耐腐蝕性能，質輕及工程設計容易、靈活等優點，其機械性能可以與部分金屬材料相媲美，因而廣泛應用于運輸車輛、建筑、電子／電氣等行業中。
●GTGXF通信光纜交接箱材料與處觀---該箱體采用SMC不飽和聚脂玻璃纖維材料經高溫一次模壓成型，箱體表面平整光滑，顏色均勻，不易刮傷。具有高強度、耐腐蝕、耐老化的特點。能抵御劇變氣候和惡劣環境的影響。
工藝過程
●使用雙層熔接配線盤，充分利用了盤的上下兩面，集熔接和配線于一體，可采用卡式安裝FC、SC 型適配器。每盤可安裝12個適配器，適配器傾斜30°角在光纖熔接配線盤內，可保證光纖的曲率半徑。
●適用于普通光纜和寬帶光纜，空間布線大，所有光纜、光纖走線在任何位置都能有效保護。
●箱門門鎖具有良好的防破壞功能，啟閉靈活可靠，箱門開啟角度〉120°，密封性能好外箱體采用SMC不飽和聚脂玻璃纖維。板厚1.5mm，內層采用1.5mm優質冷扎鋼板，均從上海寶鋼采購。
①該箱體采用SMC不飽和聚脂玻璃纖維材料經高溫一次模壓成型，增強模塊塑料在高溫高壓下固化成型。SMC系列模塑料成型工藝 ：模壓成型溫度：150℃±5℃ 保壓時間：60-70s／mm 模壓壓力：10-20Mpa具體工藝視產品和模具結構而定，如果制品厚度比較厚，則溫度應稍低，一般成型溫度為 135℃-145℃，形狀越復雜，成型壓力越高。
②機械強度高、阻燃性好--該箱體由于采用SMC復合材料，比重輕、機械強度高，并具有良好的阻燃性。箱門采用縱向全長鉸鏈，不易變形，安裝互換性好。
③抗腐蝕、耐老化、電絕緣性強-- 該箱體抗腐蝕、耐老化、高壓防護性能好、電絕緣性強，能夠適應強酸、強堿等各種惡劣環境。
④耐高溫、防凝露--該箱體由于采用SMC復合材料，具有金屬材料無法比擬的隔熱保溫性能，耐高溫，并有效防止水汽凝結。
產品概述：是用于光纖接入網(電信網、移動網、聯通網）三網主干光纜與FTTH小區配線光纜節點處的接口設備，可以實現大容量光纖的熔接、終端存儲以及調度等功能。該產品的應用，減少了三網的重復線路建設，精簡線路，美化環境。
箱體采用SMC材料制造，抗腐蝕耐老化，使用壽命超過20年。
殼體門框四周采用凹槽結構，硅橡膠密封 ，密封性能達到GB4208--1993中IP 級要求。
箱體內部夾以隔熱材料，能有效防止箱內凝露的產生。
采用12芯熔配一體化模塊，大幅度利用有效空間，大容量為864芯。
卡接式安裝FC、SC適配器。
前后設通道，可方便跳線靈活跳接
芯熔配一體化模塊可抽出至箱外，全面正面操作。
有可靠的光纜固定、開剝和接地裝置。
各部件位置和按排，確保光纜在任何位置時彎曲半徑大于40MM。
光纜進殼體接口處，突破傳統方式防水接頭處理光纜密封問題
使用條件：
工作溫度：-40℃∽+60℃
相對濕度：≤95%（+40℃時）
大氣壓力：70∽
貯運溫度：-40℃∽+60℃
防潮防雨防塵防盜符合YD/T988-1998標準。
主要技術參數：
插入損耗：1.31,1.55um LD光源。單�！�0.18dB多�！�
回波損耗：1.31,1.55um LD光源。單模PC≥45dB UPC≥50dB APC≥
絕緣電阻：≥2×104MΩ
耐電壓：3KVDC/1min不擊穿，無飛弧
箱體各表面能承受與表面垂直的壓力大于980N，箱門打開后，在外端應能承受的垂直壓力大于
功能要求：
．光纜固定與保護功能
應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
． 光纜終接功能
應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。
．調線功能
通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
．光纜纖芯和尾纖的保護功能
光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
．容量：144、192、288、432、576、864芯。
重要性：
業務驅動網絡發展，電信業務在新的形勢和新的機遇下，迎著3G網絡的不斷推進建設，FTTH建設步伐不斷加快，三網融合建設蓄勢待發，電信業務發發展形勢一片大好，但是對于電信企業來說，效益才是發展的硬道理，也就是說，在這樣的新形勢下，如何贏得市場，如何擁有大量的用戶，在市場上搶得先手，這才是關鍵的。對于電信企業來說，首先要打造一個穩固的基礎網絡，擁有豐富的基礎資源，也就是說，如何建設一個資源豐富、網絡穩定可靠的網絡光纖物理網絡，這是需要電信企業思考的問題，而光交接箱在整個本地光纜網建設中將起到很重要的作用，有助于光纜建設的擴展和延續。
在本地光纜網建設中為了提高光纜主干的利用率，減少光纜接頭引入的開撥次數，有效提高光纜的安全性和可靠性，建議在光纜的主干路由上設立必要的光纜交接箱。光纜交接箱的用戶側光纜，可以根據用戶的發展需求進行逐一上箱，交接箱容量的選擇可以以288芯為主。交接箱的主干光纜，應就近接入(接入層節點)。為了增加接入的靈活性，光纜的一部分主干纖芯可接在匯接層節點上。
光纜在建設中有兩種組網方式：總線式結構和環型結構。線式結構是指從局端到各光纜交接箱只使用一條大對數光纜連接的網絡結構，它一般使用在業務量少，范圍不大的非重點地區。環型結構是指所有光纜交接箱共同使用一條大對數光纜，光纜首尾在局端終端，自成一個封閉回路的網絡結構，纖芯分配與總線式結構一樣。
