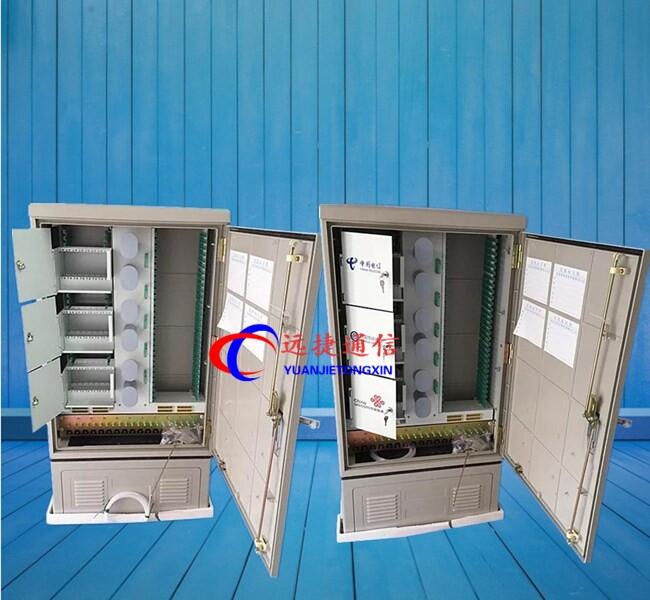

720芯三合一光交箱結構原理圖文
共建共享室光纜交接箱|三網合一通信光纜交接箱（中國電信|中國聯通|廣電網絡|移動通信專用,配線容量：48芯、72芯、96芯、144芯、216芯、288芯、360芯、432芯、480芯、576芯、648芯、720芯、864芯、960芯、1152芯、1440芯光纜交接箱）FTTH三合一光纜交接箱是用于光纖接入網三網主干光纜與FTTH小區配線光纜節點處的接口設備,可以實現大容量光纖的熔接,終端存儲以及調度等功能。該產品的應用,減少了三網的重復線路建設,精簡線路,美化環境。中華人民共和國通信行業標準 通信光纜交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T
988-1998 1 范圍 本標準規定了通信光纜交接箱。寧波遠捷通信有限責任公司為適應三網融合、FTTx的推廣，寧波遠捷通信有限責任公司推出從局端一直到用戶桌面的FTTx光配線網絡解決方案。產品主要包括OMDF光纖總配線架、ODF光纖配線架、光纜交接箱，三網合一箱、四網合一箱、光纜分纖箱，分光分纖箱，光纜分線盒，光纜接頭盒，光纜終端盒，冷接子，快速連接器，光纖跳線，配線光纜、皮線光纜、市內布線光纜、無源器件、線路輔助設施等。
重要性：
業務驅動網絡發展，電信業務在新的形勢和新的機遇下，迎著3G網絡的不斷推進建設，FTTH建設步伐不斷加快，三網融合建設蓄勢待發，電信業務發發展形勢一片大好，但是對于電信企業來說，效益才是發展的硬道理，也就是說，在這樣的新形勢下，如何贏得市場，如何擁有大量的用戶，在市場上搶得先手，這才是關鍵的。對于電信企業來說，首先要打造一個穩固的基礎網絡，擁有豐富的基礎資源，也就是說，如何建設一個資源豐富、網絡穩定可靠的網絡光纖物理網絡，這是需要電信企業思考的問題，而光交接箱在整個本地光纜網建設中將起到很重要的作用，有助于光纜建設的擴展和延續。
在本地光纜網建設中為了提高光纜主干的利用率，減少光纜接頭引入的開撥次數，有效提高光纜的安全性和可靠性，建議在光纜的主干路由上設立必要的光纜交接箱。光纜交接箱的用戶側光纜，可以根據用戶的發展需求進行逐一上箱，交接箱容量的選擇可以以288芯為主。交接箱的主干光纜，應就近接入(接入層節點)。為了增加接入的靈活性，光纜的一部分主干纖芯可接在匯接層節點上。
光纜在建設中有兩種組網方式：總線式結構和環型結構。線式結構是指從局端到各光纜交接箱只使用一條大對數光纜連接的網絡結構，它一般使用在業務量少，范圍不大的非重點地區。環型結構是指所有光纜交接箱共同使用一條大對數光纜，光纜首尾在局端終端，自成一個封閉回路的網絡結構，纖芯分配與總線式結構一樣。產品概述：是用于光纖接入網(電信網、移動網、聯通網）三網主干光纜與FTTH小區配線光纜節點處的接口設備，可以實現大容量光纖的熔接、終端存儲以及調度等功能。該產品的應用，減少了三網的重復線路建設，精簡線路，美化環境。
光纜交接箱用于光傳輸網絡中主干光纜與配線光纜交接點處的接口設備，用于實現光纜的固定和保護、光纜熔接成端、光纖熔接點保護、光纖線路分配與調度、內部設備防護和其它增值模塊安裝等功能。
光纜交接箱滿足YD/T988-2007、GB/T2423-2008、GB/T3873-1998、GB/T9286-1998等國內標準及IEC 60529、 IEC 62134-1 、UL94等國際標準。
FTTH共建共享室光纜交接箱|三合一光纜交接箱（中國電信|中國聯通|廣電網絡|移動通信專用,FTTH三合一光纜交接箱是用于光纖接入網三網主干光纜與FTTH小區配線光纜節點處的接口設備,可以實現大容量光纖的熔接,終端存儲以及調度等功能。該產品的應用,減少了三網的重復線路建設,精簡線路,美化環境。中華人民共和國通信行業標準通信光纜交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范圍 本標準規定了通信光纜交接箱。光纜交接箱用于光纖接入網中主干光纜與配線光纜交接處的接口配線設備。可對主,配線光纜進行固定,開剝,保護,終接及冗纖的盤繞,通過光纖跳線,能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由。產品具備模塊化設計,優化的光纜管理系統,實現主干光纜與配線光纜交叉連接或互連,以及主干光纜之間的直通連接配線功能。且適用于多元化的XPON建設需求,提供多種光分路器增值單元解決方案
一、傳統光纜交接箱產品特性
高強度的SMC箱體結構，耐候、抗腐蝕性能強
箱門三點鎖定，門鉸鏈內置，有效防盜防破壞
托盤式終接單元，模塊化設計，方便系統擴容和安裝
可靠的光纜引入、固定保護裝置，適用于非帶狀光纜及帶狀光纜
適用于FC、SC、LC、ST等多種適配器的安裝
全程曲率半徑大于37.5mm訂購指
二、室外光纜交接箱產品描述
GXF05系列光纜交接箱是用于光傳輸網絡中主干光纜與配線光纜交接點處的接口設備，用于實現光纜的固定和保護、光纜熔接成端、光纖熔接點保護、光纖線路分配與調度、內部設備防護和其它增值模塊安裝等功能。
三、技術參數
工作溫度：-40℃～+60℃
環境濕度：≤95%（+40℃時）
大氣壓力：70 kPa～106 kPa
產品防護等級：IP65
絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻不小于2×104MΩ/500V(DC)
耐電壓(V)：接地裝置與箱體金工件之間的耐電壓不小于3000V（DC）/1min
連接器衰減(dB)：≤0.3dB
回波損耗(dB)：PC型≥45dB，UPC型≥50dB，APC型≥60dB
光纖適配器(Fiber adapter)又稱光纖耦合器（Fiber Coupler）、光纖法蘭盤（Fiber flange），是用于實現光信號分路/合路，或用于延長光纖鏈路的元件，屬于光被動元件領域，在電信網路、有線電視網路、用戶回路系統、區域網路中都會應用到。
光纖之間是由光纖適配器通過其內部的開口套管連接起來的，以保證光纖跳線之間的高連接性能。為了固定在各種面板上，還設計了多種精細的固定法蘭。
一般常見的光纖適配器的接口：SC（大方口）、LC（小方口）、FC（螺紋口）、ST（卡接口）四種。
一體化托盤：
免跳接SC12芯一體化托盤、V2.0 光纖熔纖盤、12芯滿配一體化托盤、24芯熔配一體化托盤、一體化托盤、一體化熔纖盤、光纖熔纖盤、迷你型熔纖盤、V2.0熔纖盤、V3.0熔纖盤、12芯一體化托盤、24芯一體化托盤、16芯光分路器托盤、32芯光分路器托盤、熔配一體化托盤、熔配一體化模塊、12芯一體化熔纖盤、24芯一體化托盤、16芯光分路器托盤、32芯光分路器托盤，遠捷通信FTTX布線應有盡有、質量保證！隨時歡迎您前來咨詢�。。�
作用
1、用于光纖的熔接、分支；
2、蓋可翻轉，盤可疊加，擴大容量，安裝、使用及為方便。
光配線產品， 塑料配件熔接盤是組合在光纜交接箱體內， 光纜一部分光纖與尾纖熔接用于連 路調度，另一部分與其它光纜直接對接（直熔） 。熔接盤是對每一根光纖，互相任意連接，配合 使用。熔接盤是組合在光纜交接箱體內，光纜一部分光纖與尾纖熔接用于連路調度，另一部分與 其它光纜直接對接（直熔） 。熔接盤是對每一根光纖，互相任意連接，配合使用。熔接盤采用高 強度工程塑料注塑成型，阻燃、強度高、抗老化時間長等。
一體化托盤特點
1、模塊化設計，單元箱集光纖熔接、盤儲、配線為一體，每個熔配模塊可單獨抽出，滿足 離架或在架操作使用；
2、光纜、尾纖、跳線的管理層次清晰，有良好的可操作性；可適用安裝 FC、SC 等多種適 配器；
3、工作溫度：-5℃~40℃，相對濕度：≤85%（30℃時） ，大氣壓力：70~106Kpa；
4、標稱工作波長：850nm、1310nm 、1550nm；
5、插入損耗：≤0.5dB ；
、回波損耗：PC≥40dB、UPC≥50dB、APC≥60dB；
7：抗電強度：≥3KV(DC)/1min 不擊穿、無飛弧；
8、絕緣電阻：≥1000MΩ/500V(DC)；
9、壽命：≥1000 次。
熔配一體化托盤產品特性：
1、配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。在機箱后部有光纜引入孔和固定模塊固定后經光纜盤繞架引入分配盒；光纖分配盤結構為可開啟上下層結構：開啟上層，將尾纖光纖連接器與下層適配器連接后沿走線架盤繞經出線孔繞至上層，即可合起上層，尾纖頭與引入的光纜纖芯熔接后把熔點固定在槽位內粘住，即完成操作，將分配盤插入對應層位即可；分配盒下面為跳纖存儲盤由于各功能模塊可分開操作，使用靈活方便。
2、標準單元結構尺寸，19英寸寬度，既可裝入配線架機柜，也可該做壁掛安裝。
3、工藝精良結構件采用加厚鍍鋅鈍化處理冷軋鋼板和表面噴涂工藝，光纖分配盤采用摻雜阻燃材料的塑料材質，輕便靈活，又結實耐用。大徑盤繞環設計使尾纖和跳纖的曲率半徑每處都保持在40mm以上。
4、既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜架內構成綜合配線架。具有光纜引入、固定和保護功能，光纜終端與尾纖熔接功能，調線功能和跳纖存儲光纜纖芯和尾纖的存儲和保護功能等。
