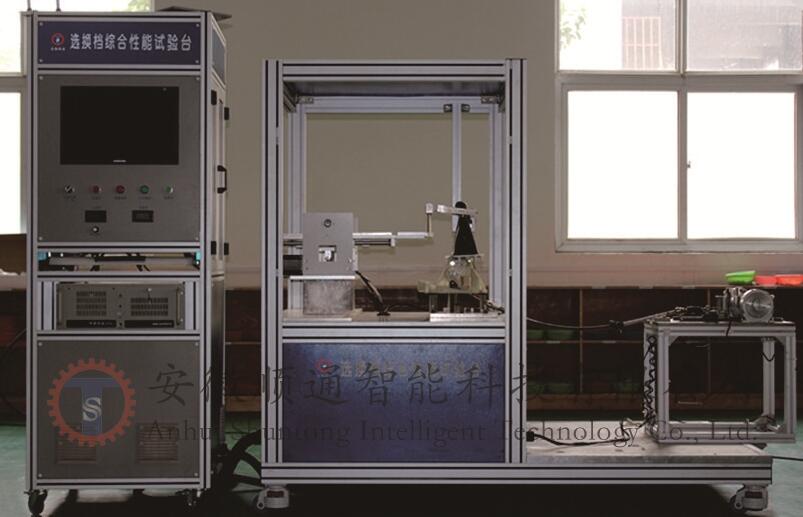

換擋機構性能、耐久試驗臺

設備簡介：

1、試驗臺分為三個部分:試驗操作臺；電氣控制柜；性能、耐久試驗臺。

2、本驗臺通過計算機控制檢測換擋摩擦力及換擋耐久性，可以能滿足全部車型的換擋機構性能及耐久試驗，檔位上的負載可以按要求調節。檔位拉線固定及導向方便調節。

滿足標準：

1、美國TRW公司《檔位總成技術條件》

2、德國ZF公司《檔位變換總成技術條件》

3、德國Benz公司《檔位總成技術條件》

試驗參數：

1、輸入電壓:交流220V＋10%，50Hz。

2、直流電源:0～30V可調，0～30A可調。

3、相對濕度：0～90%。

4、相對溫度：－40℃～120℃。

5、力調整范圍:0～500N，測量精度：±0.5%FS，分辨率1N。

6、位移行程范圍:X:0～300mm，Y:100mm；控制精度：±1%FS。

6、其他設備參數詳見設備使用說明書。

設備備注：

換擋性能、耐久性試驗臺是根據各個廠家的要求標準及海馬汽車企業標準要求而開發研制的。試驗負荷的初始值由負荷傳感器測量；用電機驅動，可滿足標準要求的不同試驗頻率之間的變換；試驗次數由磁電開關測量，試驗力值和行程同時用工業控制計算機CRT顯示，軟件界面人性化。

試驗對象：

各類汽車換擋機構總成。
