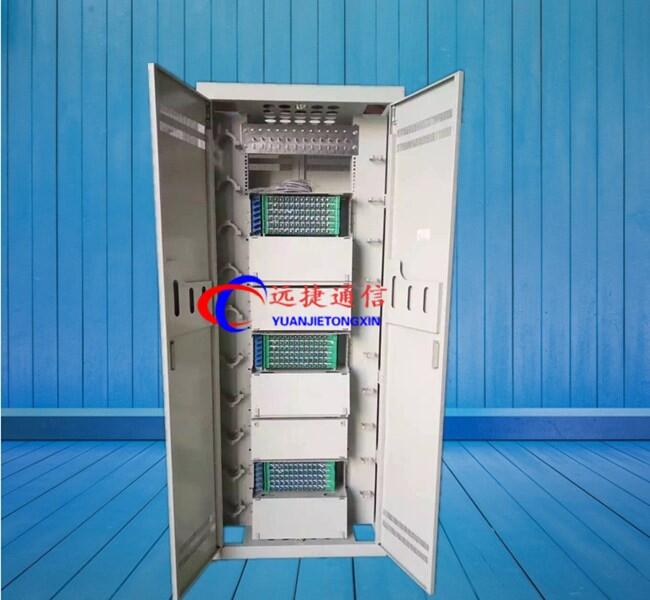

144芯ODF光纖配線架詳細圖文解析
光纖配線架、OMDF光纖總配線架、ODF光纖配線機柜、ODF單元箱、綜合機柜、分光分纖箱、光纖配線箱、光分路器箱、光纜接頭盒、終端盒、光纖跳線、尾纖、適配器， ODF光纖配線架【寧波遠捷通信科技有限公司打造】
浙江遠捷通信為適應三網融合、FTTx的推廣，遠捷通信推出從局端一直到用戶桌面的FTTX光配線網絡解決方案。產品主要包括OMDF光纖總配線架、ODF光纖配線架、光纜交接箱，三網合一箱、四網合一箱、光纜分纖箱，分光分纖箱，光纜分線盒，光纜接頭盒，光纜終端盒，冷接子，快速連接器，光纖跳線，配線光纜、皮線光纜、市內布線光纜、無源器件、線路輔助設施等。
光纖配線柜前言 大局所，少機房---網絡集中化維護，節約維護成本，提高維護的規范水平和維護質量，改善客戶響應速度。 這是現代通信系統對機房管理的要求。 隨著FTTX的大規模建設，機房的光配線產品越來越要求具有高密度，靈活配線等功能，方便管理和維護。 幾千芯甚至幾萬芯的光纖在機房的配線如何處理？ 對光纖的有效管理和保護提出了更高的要求。 架內跳線、架間跳線如何處理？ 設備尾纜長度計算任何確保準確？ 設備尾纜布線保護如何處理？ OLT放置在局端機房,出局光纜越來越多。 線路測試如何處理？ 機房人員培訓如何處理？ 為此，提出了光總配線架（OMDF）的概念 傳統ODF機架的平面跳纖管理和大容量機房的立體跳纖管理的對比 光總配線架（OMDF）是光接入網中重要的一環，類似于現有電纜配線架（MDF），光總配線架，主要采用傳統MDF式的線纜管理方式，即直列模塊部分為外線側，提供室外光纜固定、匯流、熔接與終端功能，橫列模塊部分為內線側，提供室內光纖光纜的終端、調度、測量與管理功能。 安裝了光總配線架機房的場景 OMDF產品綜合了傳統“光纖配線架”及“中間配線架”，完成以下功能： 光纜的引入、固定及開剝保護、光纖的熔接及保護、尾纖的儲存、跳纖的儲存及管理、光纖的固定連接及交叉連接等功能；同時能根據客戶的要求安裝光分路器、波分復用器等增值模塊單元。 完成傳輸線路端光纖熔接配線架光纖路由與設備端的各類光設備光纖路由之間的線路分配的功能，同時能完成線路端和設備端的跳線富余長度的存儲功能。
光纖配線架是一種用于實現光纜光纖連接調度的設備。主要適用于光傳輸網絡和光傳輸設備之間，以及接入網中光纖、用戶光纜之間的光交接點�？刹捎媒徊孢B接和直接連接兩種方式，方便的實現兩種光纖的連接、分配和調度。主要技術參數
工作溫度：-40℃～+60℃
環境濕度：≤95%（+40℃時）
大氣壓力：70 kPa～106 kPa
絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻不小于2×104MΩ/500V(DC)
耐電壓(V)：接地裝置與箱體金工件之間的耐電壓不小于3000V（DC）/1min
連接器插入損耗(dB)：≤0.3dB
回波損耗(dB)：PC型≥45dB，UPC型≥50dB，APC型≥60dB
遵循標準
滿足YD/T788-2011、GB/T2423-2008、GB/T3873-1998、GB/T9286-1998等國內標準及IEC 61300-3-15、 IEC 61300-3-16 、IEC 61300-3-17 、IEC 61300-3-23等國際標準。
為適應三網融合、FTTx的推廣，推出從局端一直到用戶桌面的FTTX光配線網絡解決方案。產品主要包括OMDF光纖總配線架、ODF光纖配線架、光纜交接箱，三網合一箱、四網合一箱、光纜分纖箱，分光分纖箱，光纜分線盒，光纜接頭盒，光纜終端盒，冷接子，快速連接器，光纖跳線，配線光纜、皮線光纜、市內布線光纜、無源器件、線路輔助設施等。
FTTX布線應有盡有、質量保證！隨時歡迎您前來咨詢！！！
自創建以來，堅持深化改革，強化企業管理，積極采用新技術開發新產品。目前公司凝聚了一批高素質的技術、管理人才，配備有先進的研發、生產及檢測設備，各方面貫徹ISO9001質量管理體系、ISO14001環境管理體系認證。
憑借雄厚的技術實力、完善的服務，公司以“創新、務實”的企業精神，以“求新、求變、求快”的發展戰略，迎接光通信的美好未來。
合作伙伴：中國電信、中國移動、中國聯通、中國廣電等……
遠捷通信FTTX布線應有盡有、質量保證！隨時歡迎您前來咨詢�。�！
寧波遠捷通信自創建以來，堅持深化改革，強化企業管理，積極采用新技術開發新產品。目前公司凝聚了一批高素質的技術、管理人才，配備有先進的研發、生產及檢測設備，全面貫徹ISO9001質量管理體系、ISO14001環境管理體系認證。
遠捷通信憑借雄厚的技術實力、完善的服務，遠捷公司以“創新、高效、務實”的企業精神，以“求新、求變、求快”的發展戰略，迎接光通信的美好未來。
合作伙伴：中國電信、中國移動、中國聯通、中國廣電等……
概述：
光纖配線架是用來對光纜、光纖進行終接、保護及管理的設備。在本機柜上能實現對光纜的固定、開剝、接地保護；對光纖的熔接、配線連接、冗余尾纖的盤繞、配線調度等功能，是傳輸媒體（光纜、光纖）與傳輸設備之間的配線連接設備。
光纖配線柜是我公司研制開發的高容量、大密度、全正面操作的光纖配線柜。它同時適用于普通光纜和帶狀光纜，本架由機柜、光纖儲纖單元、光纖單元體及光纖直熔配線單元等部分組成。由于采用模塊化的結構，用戶可根據容量的配置功能模塊的數目進行靈活的安裝。
1．使用條件：
1）工作溫度：-5℃～+40℃
2）相對濕度：≤85%（+30℃）
3）大氣壓力：70Kpa～
2．光電性能：
1）連接器衰耗（包括插入、互換和重復）≤0.2dB
2）互換性附加損耗≤
3）重復性附加損耗≤
4）回波損耗≥40dB
5）插拔耐久性壽命>1000次
6）機柜高壓防護地與機柜絕緣，絕緣電阻>1000MΩ/500V（DC）
7）機柜高壓防護地與機柜間耐壓>3000V（DC），5S不擊穿，無飛弧
安裝：
機柜為國際標準通用19″機柜，采用進口電解板經特殊工藝制造，表面噴塑處理，外形美觀大方。機柜底部采用4個M10×80的膨脹螺釘（隨機附件）緊固于地面。頂部采用角連件用菱形螺母與機房走線槽道固定。1） 使用和操作1、光纜開剝、固定及保護1、將光纜從上方或下方的光纜入孔引入架體2、帶狀光纜的開剝及固定2.1光纜開剝長度為：2.5 米+光纜開剝處到距離遠的熔接配線模塊距離（可視實際情況變化），鎧甲層預留40mm，中心加強芯預留150mm（兩側加強芯留55 mm）；2.2在光纜開剝處套上熱縮套管，用電吹風加熱，使熱縮套管將光纜開剝處包緊，尾纖清理干凈，每帶均套上保護套管，保護套管在鎧甲層處預留65mm裸帶；2.3將光纜從裸帶處放入保護接頭，再將松 套管部分可用膠帶纏繞，使其外徑與保護接頭相匹配，推入保護接頭，使光纜加強芯穿過螺母座槽，喉扣掛在光纜固定板鉤上，擰緊喉扣螺釘及加強芯緊定螺釘；2.4按順序將帶有保護扁管的每一帶光纖輕輕壓入保護接頭固定槽內，每一槽多可壓三帶；2.5將接頭蓋小端頭部插入保護接頭對應部分，再將大端壓下，保護接頭安裝完畢；3. 非帶狀纜的開剝及固定3.1 光纜開剝長度為：2.5米+光纜開剝處到 距離遠的熔接配線模塊距離 （可視實際情況變化），鎧甲層預留40mm，加強芯預留150mm；3.2 在光纜開剝處套上熱縮套管，用電吹風加熱， 使熱縮套管將光纜開剝處包緊；3.3 視尾纖本身的保護情況決定是否加護套管；3.4 用喉扣將光纜固定在光纜固定板上。4．適配器及尾纖的安裝1. 帶狀尾纖安裝1.1抽出一個光纖一體化模塊，放置于工作臺上，取下上下兩面蓋板，將12個適配器（FC或SC）對準安裝槽由上向下壓入，注意適配器導向槽朝上； 依次為藍、橙、綠、棕、灰、白、紅、黑、黃、紫、粉紅、淺藍）將尾纖頭按一體化模塊上1-12的順序插入適配器并擰緊，注意尾纖的插入方向必須與適配器的導向位置一致； 1.3將光分支器沿著兩個圓柱壓入，將冗余尾纖在模塊背面尾纖盤繞區盤儲；1.4將光分支器后面的裸帶從一體化模塊中間長方孔穿至模塊正面，蓋上背面蓋板;1.5將剩余裸帶盤儲于模塊正面熔接區內， 蓋好上蓋板；1.6將一體化模塊依次插入熔配單元箱內相應的位置。2.單芯尾纖安裝2.1從熔配單元箱中抽出一個一體化模塊，放置于工作臺上，取下上下兩面蓋板，將12個適配配器（FC或SC）對準安裝槽由上向下壓入，注意適配器導向槽朝上。2.2將標識好的12根單芯尾纖頭由模塊背面穿至正面，按一體化模塊上1-12的順序插入適配器并擰緊，注意尾纖的插入方向必須與適配器的導向位置一致。 2.3將冗余尾纖在模塊背面尾纖盤繞區盤繞1-2圈，用線扎將12根尾纖在圖示位置扎固，然后按圖示將尾纖自由端的外護套管與纖維剝除并將其從一體化模塊中間長方孔穿至正面，蓋上背面蓋板；2.4將剝除松套管的12根單芯尾纖盤儲于模 塊正面熔接區內（見右圖），蓋好上蓋板。2.5將一體化模塊依次插入旋轉插箱內相應的位置。5、熔接操作1.1取出一體化模塊放置于熔接工作臺上，揭開正面蓋板，釋放盤儲于熔接區內的尾纖；1.2將外線裸纖保護套管端部用線扎固定在圖示位置，裸纖進入熔接區；1.3在尾纖、光纜纖芯其中之一套上熔接保護套管，然后用熔接機進行熔接。檢驗合格后，將熔接保護套管移至熔接點，在熔接機上進行熱收縮；1.4將冗余的裸纖（尾纖和光纜纖芯）在熔接區如圖盤儲好；1.5蓋上模塊正面蓋板；1.6將裸纖保護套管在模塊正面外圈盤好，出口處用線扎固定；1.7每芯光纖做好標識記錄；1.8將一體化模塊插入原來位置；1.9完成整個架體的熔接。6、光纖跳線1.1建議選取直徑Ф2的跳線（易于管理，占空間�。�；1.2將跳纖一端插入適配器，另一端在儲纖單元上盤儲后，與相應的適配器連接；1.3保證跳纖自由彎曲半徑大于40mm。
光纜線路的日常維護工作內容可分為以下七項：
制定計劃，日常巡檢。
光纜線路故障搶修及遷改割接流程應遵守代維光纜線路維護規定
光纜維修，補掛光纜標志牌、加套塑料管，重新綁扎、整理。
光纜外力施工現場盯防。
管道、桿路、交接設備維護。主要包括日常巡檢、更換井蓋、井號油漆、描字、清理垃圾、桿路維護等。根據日常巡檢結果，提供管孔修繕、改造方案。
繪制光纜線路、管道圖紙，在光纜線路割接后或對光纜線路、管道進行巡查、整治后，提交經過重新核對、修改后的光纜、管道圖紙資料。
隨工和工程驗收。新增光纜或管道的工程期間，根據要求安排技術人員隨工和參加工程驗收。根據要求對其他公司承擔的修繕、改造項目進行驗收。
