ODF光纖配線架產品概述：
1、ODF光纖配線架的作用：
ODF光纖配線架是光傳輸系統中一個重要的配套設備，它主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡安全運行和靈活使用有著重要的作用。過去10多年里，光通信建設中使用的光纜通常為幾芯至幾十芯，ODF光纖配線架的容量一般都在100芯以下，這些ODF光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點�，F在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都盡量選用大芯數光纜，這樣就對ODF光纖配線架的容量、功能和結構等提出了更高的要求。

2、ODF光纖配線架的特點
近年來，在光通信建設的實際工作中，通過對幾種產品的使用比較，我們認為ODF光纖配線架的選型應重點考慮以下幾個方面。
（1）纖芯容量
一個ODF光纖配線架應該能使局內的大芯數的光纜完整上架，在可能的情況下，可將相互聯系比較多的幾條光纜上在一個架中，以方便光路調配。同時配線架容量應與通用光纜芯數系列相對應，這樣在使用時可減少或避免由于搭配不當而造成ODF光纖配線架容量浪費。
（2）功能種類
ODF光纖配線架作為光纜線路的終端設備應具有4項基本功能。
①固定功能光纜進入機架后，對其外護套和加強芯要進行機械固定，加裝地線保護部件，進行端頭保護處理，并對光纖進行分組和保護。
②容接功能光纜中引出的光纖與尾纜熔接后，將多余的光纖進行盤繞儲存，并對熔接接頭進行保護。
③調配功能將尾纜上連帶的連接器插接到適配器上，與適配器另一側的光連接器實現光路對接。適配器與連接器應能夠靈活插、拔；光路可進行自由調配和測試。
④存儲功能為機架之間各種交叉連接的光連接線提供存儲，使它們能夠規則整齊地放置。光纖盒內應有適當的空間和方式，使這部分光連接線走線清晰，調整方便，并能滿足小彎曲半徑的要求。

其他介紹：

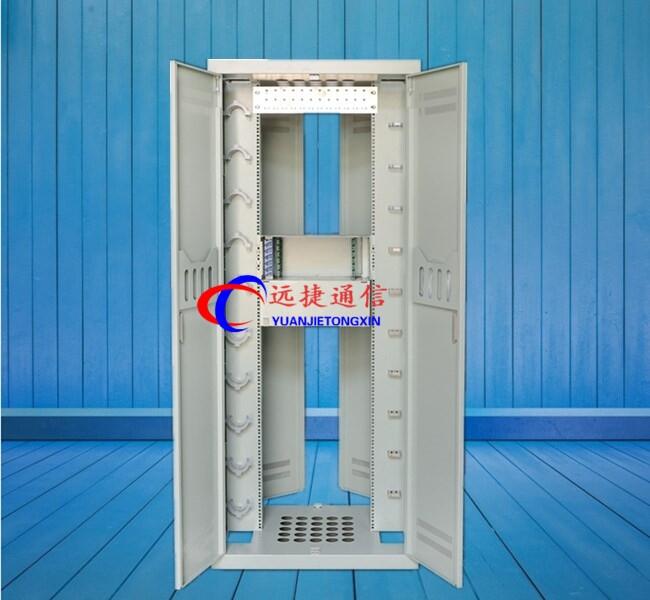

GPX型光纖總配線架

產品特點：
●全正面操作封閉機柜結構，可靠墻或背靠背安裝；
●存貯框管理跳纖余長，與72 芯一體化機框安裝尺寸相同，可靈活配置。

產品規格

GPX 型光纖總配線架

 產品特點：
●全正面操作封閉機柜結構，可靠墻或背靠背安裝；
●左側掛纖輪管理跳纖余長；
●在用戶駐地網機房使用時，架內可配分路器托盤。

產品規格

GPX型室內無跳接光纜交接柜
適用場合：
光接入網等需要實現光纜、光纖的連接與調度，實現連接主干光纜與配線光纜；并可放置光分路器的功能。

產品特點：
●全正面操作封閉式結構，前雙開門；
●采用19″標準安裝，模塊便于更換；
●配線區采用無跳接式托盤，主干區采用一體化托盤；
●無跳接式托盤實現熔接、存儲功能；
●分路器可實現自由切換成不同分光比。

產品規格

GPX型光纖配線架
產品特點：
●全正面操作封閉式結構，前后雙開門；
●正面采用大小雙開門，可靠墻或背靠背放置；
●實現外纜與設備纜的終接、調線；
●分布式下纜結構；
●采用72 芯一體化機框，12 芯一體化托盤（藍色）。

產品規格

光纖總配線架(模式二)

 應用場合：
根據用戶的不同需求，不僅適用于機房原雙面MDF逐步改造成雙面光纖總配線架；同時也適用于新建機房大規模并架安裝；而且也可以適合老機房現場改造。

產品特點：
●型材拼裝架,機架高度高4米，沒有拼縫強度高；
●可以整體安裝出廠，也可散架出廠安裝，方便設備運輸；
●可以安裝護欄和導軌，架體寬度可以定制，方便與雙面MDF并架。
●線路側外纜集中布放或階梯布放，有專纜門光布放空間，方便以后的擴容或改造；
●模塊化設計，線路側和設備側可以選擇安裝終端框或熔配一體化機框。

 產品特點：
●全封閉式結構，單面操作；
●左側掛纖輪管理跳纖余長；
●底部有走線槽；
●在用戶駐地網機房使用時，架內可配分路器托盤。

產品規格

GPX02B光纖配線架的作用

 ODF（Optical Distribution frame）光纖配線架
光纖配線架（ODF）用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集ODF、DDF、seline; cursor: pointer;">電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統。

  GPX02B型光纖配線架屬熔接配線一體化,適用于光纖接入網主干光纜間的熔接、配線、調線和測試。

 技 術 指 標

·         工作環境：-40℃~+65℃

·         大氣壓力：70Kpa ~106Kpa

·         插入損耗：≤0.2dB

·         回波損耗：FC/PC ≥40dB、FC/APC≥60dB、FC/UPC≥50dB

·         光纖連接器插拔耐久壽命>1000 次

·         機箱高壓防護地與機箱絕緣，絕緣電阻≥×1000m/500v(DC)

·         機箱高壓防護與機箱耐壓間耐壓≥3000CV（DC）/1min不穿、無飛弧。

特   點

·         容量大,密度高，2.6米機架滿配置864芯；

·         全模塊化設計，采用12芯熔接配線一體化模塊，每單元集熔接、配線于一體；

·         卡接式安裝FC、SC兩種適配器，適配器與機箱下面呈30度角，既保證了跳纖的彎曲半徑，又可避免弧光灼傷人眼；

·         能同時滿足帶狀光纜和非帶狀光纜的需要；

·         標識清楚，每芯光纖的接續與分配都有明確規定的標示；

·         每個接續模塊可單獨抽出，操作方便，具有保護光纖接點盤貯光纖功能；

·         設有光纜引入單元，光纜可上下進纜，光纖的分配和調度全正面操作。

規     格

一、獨立ODU類

交接箱是為適應通信市場上對信息服務需求不斷增大，用戶接入網的容載能力也相應擴大而推出的新型SMC戶外光纜交接箱。作為網絡整體的一部分，SMC戶外交接箱與網絡的通暢性和網絡的靈活性息息相關，因此必須提供一個安全可靠的工作環境，GTGXF系列光纜交接箱滿足了上述要求，也可適用于光纖和銅纖網絡的各種無源、有源應用，該產品已廣泛用于國內光纖到路邊（FTTC）和光纖到大樓（FTTB）等寬帶網絡項目上；光纖接入網中主干光纜與配線光纜節點處的接口設備，可以實現光纖的熔接、終端、貯存以及調度等功能。
規格尺寸
GTGXF-B型光纜交接箱：
高×寬×深×底座高度=144芯  960×520×320(底座250)（144芯的SMC交接箱體是國產）
高×寬×深×底座高度=288芯  1440×750×320(底座350)（進口德國科隆箱體或者國產）
標準配置144芯熔配，144芯直熔。
標準配置288芯熔配，288芯直熔。
8.4、材料
●SMC是Sheet molding compound的縮寫，即片狀模塑料。主要原料由SMC專用紗、不飽和樹脂、低收縮添加劑，填料及各種助劑組成。它在二十世紀六十年代初首先出現在歐洲，在1965年左右，美、日相繼發展了這種工藝。我國于80年代末，引進了國外先進的SMC生產線和生產工藝。SMC具有優越的電氣性能，耐腐蝕性能，質輕及工程設計容易、靈活等優點，其機械性能可以與部分金屬材料相媲美，因而廣泛應用于運輸車輛、建筑、電子／電氣等行業中。
●GTGXF通信光纜交接箱材料與處觀---該箱體采用SMC不飽和聚脂玻璃纖維材料經高溫一次模壓成型，箱體表面平整光滑，顏色均勻，不易刮傷。具有高強度、耐腐蝕、耐老化的特點。能抵御劇變氣候和惡劣環境的影響。
●使用雙層熔接配線盤，充分利用了盤的上下兩面，集熔接和配線于一體，可采用卡式安裝FC、SC   型適配器。每盤可安裝12個適配器，適配器傾斜30°角在光纖熔接配線盤內，可保證光纖的曲率半徑。
●適用于普通光纜和寬帶光纜，空間布線大，所有光纜、光纖走線在任何位置都能有效保護。
●箱門門鎖具有良好的防破壞功能，啟閉靈活可靠，箱門開啟角度〉120°，密封性能好外箱體采用SMC不飽和聚脂玻璃纖維。板厚1.5mm，內層采用1.5mm優質冷扎鋼板，均從上海寶鋼采購。
工藝過程
①該箱體采用SMC不飽和聚脂玻璃纖維材料經高溫一次模壓成型，增強模塊塑料在高溫高壓下固化成型。SMC系列模塑料成型工藝 ：模壓成型溫度：150℃±5℃  保壓時間：60-70s／mm 模壓壓力：10-20Mpa具體工藝視產品和模具結構而定，如果制品厚度比較厚，則溫度應稍低，一般成型溫度為 135℃-145℃，形狀越復雜，成型壓力越高。
②機械強度高、阻燃性好--該箱體由于采用SMC復合材料，比重輕、機械強度高，并具有良好的阻燃性。箱門采用縱向全長鉸鏈，不易變形，安裝互換性好。
③抗腐蝕、耐老化、電絕緣性強-- 該箱體抗腐蝕、耐老化、高壓防護性能好、電絕緣性強，能夠適應強酸、強堿等各種惡劣環境。
④耐高溫、防凝露--該箱體由于采用SMC復合材料，具有金屬材料無法比擬的隔熱保溫性能，耐高溫，并有效防止水汽凝結。

使用環境
工作溫度：-40℃～+60℃；
相對濕度：≤95%(+40℃)；
大氣壓力：（70～106Kpa）。
負荷值：表面>980N 鉸鏈>200N
防護等級：GB4208-IP65
8.8、抗電強度
絕緣電阻： 2X104 MΩ 500V(DC)
高壓防護地與機柜間耐壓：≥3KV（DC）/1min不擊穿，無飛弧；
高壓防護地與機柜間絕緣電阻：≥1000MΩ/500V（DC）。
8.9、阻燃性能
符合GB/T5169.7-1985標準。阻燃性：FVO級
8.10、光學性能
工作波長:850nm  l3l0nm  l550nm
連接器損耗(包括互換和重復)：＜0.2dB
回波損耗:PC≥45B,UPC≥55B,APC≥65B
●采用12芯/24芯抽屜式直熔模塊，操作方便
●箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安全可靠，密封性好
●有可靠的光纜固定和接地保護裝置
●適合于單芯和帶狀光纜的成端

●箱體采用高強度的國際航空材料SMC（玻璃纖維增強不飽和聚酯塑料）經高溫模壓而成，使用壽命長，防老化、抗輻射；表面不需任何防護，具備全天候防護功能
●箱體厚實，具有良好的隔熱效果，能有效防止箱內水汽凝結
●箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安全可靠，密封性好
●采用12芯熔接配線一體化模塊
●適合FC、SC光纖適配器的安裝
●有可靠的光纜固定和接地保護裝置
●適合于單芯和帶狀光纜的成端
●適用標準：YD/T 988-2007

Ⅰ)用喉箍或壓塊將未開剝的光纜固定;
Ⅱ)將開剝后的光纜中的金屬加強芯固定.
由于開剝后的光纖束管比較容易折斷,一般在束管外套上PVC軟管加以保護.
光纜的金屬加強芯和光纜護套中的金屬層必須可靠接地,并與箱體的接地相互獨立.行業標準(YD/T 988-1998)規定的接地要求為:
Ⅰ)絕緣電阻>2×104MΩ/500VDC(指光纜固定裝置與機架之間)
Ⅱ)耐高壓>3KV/1min無擊穿,無飛弧(指光纜固定裝置與機架之間)

纜交接箱的行業標準
以下是光纜交接箱行業標準 (YD/T 988-1998)的主要內容.
工作溫度:-5C~+40C(室內型)
-40C ~+60C(室外型)
相對濕度:不大于85%(+30C時)(室內型).
不大于95%(+40C時)(室外型)
大氣壓力:70~106kPa.
貯運溫度:-25C~+55C.
接地裝置與光纜中金屬加強芯及金屬護套相連,地線的截面積應大于6mm2.
接地裝置與機架間絕緣,絕緣電阻不小于2×104M/500V(直流電).
接地裝置與機架間耐電壓不小于3000V(直流電)/1min不擊穿,無飛弧.
箱體處于鎖閉狀態,室內型設備防護性能應達到GB4208標準中IP53級要求.室外型設備,其防護性能應達到GB4208標準中IP65級要求.
國原裝科龍SMC箱體內結構有兩種:12芯熔接配線一體化模塊式和轉板式
1,12芯熔接配線一體化模塊。采用阻燃ABS注塑成型12芯熔接配線一體化模塊

產品特點：適用場合：
光接入網等需要實現光纜、光纖的連接與調度，實現連接主干光纜與配線光纜；并可放置光分路器的功能。

●全正面操作封閉式結構，前雙開門；
●采用19″標準安裝，模塊便于更換；
●配線區采用無跳接式托盤，主干區采用一體化托盤；
●無跳接式托盤實現熔接、存儲功能；
●分路器可實現自由切換成不同分光比。

GPX型光纖配線架

產品特點：
●全正面操作封閉式結構，前后雙開門；
●正面采用大小雙開門，可靠墻或背靠背放置；
●實現外纜與設備纜的終接、調線；
●分布式下纜結構；
●采用72 芯一體化機框，12 芯一體化托盤（藍色）。

產品規格

光纖總配線架(模式二)

應用場合：
根據用戶的不同需求，不僅適用于機房原雙面MDF逐步改造成雙面光纖總配線架；同時也適用于新建機房大規模并架安裝；而且也可以適合老機房現場改造。

產品特點：
●型材拼裝架,機架高度高4米，沒有拼縫強度高；
●可以整體安裝出廠，也可散架出廠安裝，方便設備運輸；
●可以安裝護欄和導軌，架體寬度可以定制，方便與雙面MDF并架。
●線路側外纜集中布放或階梯布放，有專纜門光布放空間，方便以后的擴容或改造；
●模塊化設計，線路側和設備側可以選擇安裝終端框或熔配一體化機框。

技 術 指 標

·         工作環境：-40℃~+65℃

·         大氣壓力：70Kpa ~106Kpa

·         插入損耗：≤0.2dB

·         回波損耗：FC/PC ≥40dB、FC/APC≥60dB、FC/UPC≥50dB

·         光纖連接器插拔耐久壽命>1000 次

·         機箱高壓防護地與機箱絕緣，絕緣電阻≥×1000m/500v(DC)

·         機箱高壓防護與機箱耐壓間耐壓≥3000CV（DC）/1min不穿、無飛弧。

特   點

·         容量大,密度高，2.6米機架滿配置864芯；

·         全模塊化設計，采用12芯熔接配線一體化模塊，每單元集熔接、配線于一體；

·         卡接式安裝FC、SC兩種適配器，適配器與機箱下面呈30度角，既保證了跳纖的彎曲半徑，又可避免弧光灼傷人眼；

·         能同時滿足帶狀光纜和非帶狀光纜的需要；

·         標識清楚，每芯光纖的接續與分配都有明確規定的標示；

·         每個接續模塊可單獨抽出，操作方便，具有保護光纖接點盤貯光纖功能；

·         設有光纜引入單元，光纜可上下進纜，光纖的分配和調度全正面操作。

二、新型高密度類

光纖配線架（ODF）用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集ODF、DDF、電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統。

外觀結構

1、機架結構形式

1）機架結構有封閉式、半封閉式和敞開式。

2）機架高度分為2600mm、2200mm和2000mm三類。其寬度推薦選用120mm的整數倍，深度推薦選用300mm、450mm及600mm。

3）機架外形尺寸的偏差不超過±2mm；外表面對底部基準面的垂直度公差不大于3mm。

2、機械活動部分

機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小于110°，間隙不大于3mm。

3、引入光纜彎曲半徑

引入光纜進入機架時，其彎曲半徑應不小于光纜直徑的15倍。

4、機架結構

結構應牢固，裝配應具有一致性和互換性，緊固件無松動。外露和操作部位的銳邊應倒圓角。

5、保護套、襯墊及纖芯和尾纖彎曲半徑

光纜光纖穿過金屬板孔及沿結構件銳邊轉彎時，應裝保護套及襯墊。纖芯、尾纖無論處于何處彎曲時，其曲率半徑應不小于30mm。

6、機架的表面

涂覆層應表面光潔，色澤均勻、無流掛、無露底；金屬件無毛刺銹蝕。
