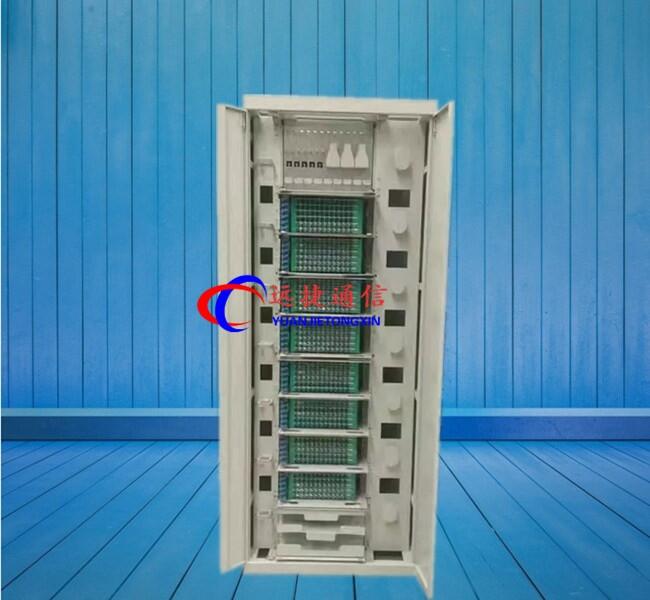

720芯ODF光纖配線架生產廠家
FTTH接入層光纖分配架（Fiber Optic Distribution frame），又稱光纖配線柜，是用于光纖通信網絡中對光纜、光纖進行終接、保護、連接及管理的配線設備。在本設備上可以實現對光纜的固定、開剝、接地保護，以及各種光纖的熔接、跳轉、冗纖盤繞、合理布放、配線調度等功能，是傳輸媒體與傳輸設備之間的配套設備。ODF光纖配線柜（Optical Distribution frame）專為光纖通信機房設計的光纖配線設備，具有光纜固定和保護功能光纜終接功能、調線功能，是信息機房中不可或缺的部分 ODF光纖配線架（Optical Distribution frame）ODF光纖配線架|ODF光纖配線柜（ODF配線柜容量：288芯、576芯、648芯、720芯、864芯、1152芯、1440、1728芯、2016芯）中華人民共和國通信行業標準光纖配線架YD/T 778-2006《ODF光纖配線架》Q/CT 2354-2011《中國電信光總配線架技術要求》感謝您關注我們的產品,若您希望獲得進一步的了解720芯ODF光纖配線架價格、720芯ODF光纖配線架規格型號等更多信息,歡迎您隨時聯絡我們,誠邀為您提供最滿意的服務
【ODF光纖配線架介紹】
產品簡介：
封閉式架體結構，正面雙開門、左右側板可拆卸，方便并架
免單元箱設計， 12芯熔配一體化模塊直接插拔使用，配置靈活
適用于FC、SC、LC、ST（ST需加適配器法蘭）四種適配器
可安裝分光模塊，分光模塊與熔配一體化模塊安裝尺寸完全兼容
全正面操作，上、下進纜方式可自由調配
可靠的光纜引入、固定保護裝置，同時適用于帶狀光纜及非帶狀光纜操作
大容量尾纖、跳纖盤繞空間，合理走纖路由
光纖、光纜在任何位置的彎曲曲率半徑大于37.5mm
ODF光纖配線架特點：
1.配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。
2.采用鍍鋅處理冷軋鋼板和表面噴涂的工藝,光纖分配盤采用摻雜阻烯材料的噴縮材質,輕便靈活,又結實耐用,具有光纜引入,固定和保護功能，光纜終端與尾纖熔接功能，用戶可根據實際需求選配單元數量或法蘭盤數量
3.模塊化設計：19英寸標準，單元體及每個模塊均可單獨取出，方便靈活配置與擴容。
4.易升級：可用作傳統的ODF，也可平滑地增加智能化光纖管理功能，且不影響正常的業務通信。
5.易操作和維護：獨立、清晰的功能分區方便操作和維護；通過跳纖實現交叉連接，走纖路由清晰，運維管理方便；全正面操作，支持前后及左右并柜安裝或靠墻安裝，易于安裝與維護。
三．安裝
機柜為國際標準通用19″機柜，采用進口電解板經特殊工藝制造，表面噴塑處理，外形美觀大方。機柜底部采用4個M10×80的膨脹螺釘（隨機附件）緊固于地面。頂部采用角連件用菱形螺母與機房走線槽道固定。
1） 使用和操作
1、光纜開剝、固定及保護
1、將光纜從上方或下方的光纜入孔引入架體
2、帶狀光纜的開剝及固定
2.1光纜開剝長度為：2.5 米+光纜開剝處到距離遠的熔接配線模塊距離（可視實際情況變化），鎧甲層預留40mm，中心加強芯預留150mm（兩側加強芯留55 mm）；
2.2在光纜開剝處套上熱縮套管，用電吹風加熱，使熱縮套管將光纜開剝處包緊，尾纖清理干凈，每帶均套上保護套管，保護套管在鎧甲層處預留65mm裸帶；
2.3將光纜從裸帶處放入保護接頭，再將松 套管部分可用膠帶纏繞，使其外徑與保護接頭相匹配，推入保護接頭，使光纜加強芯穿過螺母座槽，喉扣掛在光纜固定板鉤上，擰緊喉扣螺釘及加強芯緊定螺釘；
2.4按順序將帶有保護扁管的每一帶光纖輕輕壓入保護接頭固定槽內，每一槽多可壓三帶；
2.5將接頭蓋小端頭部插入保護接頭對應部分，再將大端壓下，保護接頭安裝完畢；
3. 非帶狀纜的開剝及固定
3.1 光纜開剝長度為：2.5米+光纜開剝處到 距離遠的熔接配線模塊距離 （可視實際情況變化），鎧甲層預留40mm，加強芯預留150mm；
3.2 在光纜開剝處套上熱縮套管，用電吹風加熱， 使熱縮套管將光纜開剝處包緊；
3.3 視尾纖本身的保護情況決定是否加護套管；
3.4 用喉扣將光纜固定在光纜固定板上。
一,產品質量承諾：
·安裝標準： 19英寸安裝.
·材 料： 材料全部要求為Q235以上優質冷軋鋼板，頂底框，立柱材料厚度1.5mm以上.
·規 格： 高*寬*深MM:2260*600*600及高(2000或2200或2260)*寬(600或800)*深(600*800).
·顏 色： RAL:7035灰白色;GY-09冰灰色;Z44淺駝灰色可選;也可以定制.
·前 門： 鋼化玻璃門,鐵門,網孔鐵門可選.
·后 門： 鐵門,網孔鐵門,單開門或雙開門可選.
·進線方式： 能同時滿足上下進線.
·表面處理： 機架整體采用靜電噴塑處理.
·整體結構： 機架整體為拼裝式結構，全正面操作.
·機架接地： 機柜保證電氣導通，有完善的接地系統.
·機架安裝： 機架可以并列安裝，并且有合理的走線通道.
ODF光纖配線架在綜合布線系統中的應用：
綜合布線系統中，配線架適用于設備間的水平布線或設備端接，以及集中點的互配端接。 堅固及易于安裝的設計，減少安裝與操作費用，較大的正面標識空間方便端口識別，便于管理，符合19"機架安裝標準。目前，該產品已在全球多個國家和地區獲得規模商用，為運營商帶來多項價值：
1.大容量，高密度，減少機柜布放數量，節約機房空間，增加機房的利用率；
2.實時監控端口，可提高故障定位效率，減少人力成本；
3.智能施工確保路由信息準確，減少沉沒端口，節約運維成本；
4.eID電子標識減少紙質標簽帶來的信息泄露隱患；
5.智能中間配線柜配合智能光纖配線架，可實現機房智能化和電子化，易于部署和維護。
1．使用條件：
1）工作溫度：-5℃～+40℃
2）相對濕度：≤85%（+30℃）
3）大氣壓力：70Kpa～106Kpa
2．光電性能：
1）連接器衰耗（包括插入、互換和重復）≤0.5dB
2）互換性附加損耗≤0.2dB
3）重復性附加損耗≤0.1dB
4）回波損耗≥40dB
5）插拔耐久性壽命>1000次
6）機柜高壓防護地與機柜絕緣，絕緣電阻>1000MΩ/500V（DC）
7）機柜高壓防護地與機柜間耐壓>3000V（DC），5S不擊穿，無飛弧
3．適用性指標：
1）標稱工作波長：850nm、1310nm、1550nm。
2）光纖活動連接器：符合GB12507以及相關標準的規定。
3）光纖光纜應符合GB/T11819和GB /T7424的規定。
4．外形尺寸及容量：
1）外形尺寸：2000800400|2200800400|20008004002200900300|20001200*400（H×W×D）（mm）。
2）大容量：2160芯。
1,產品的制造和檢測均符合國家標準。
2,產品在有專業檢測人員進行檢測,確保產品的各項指標達到貴處的要求。
3,我方所提供的產品在質保期內如果存在質量問題,我方愿意承擔一切責任。
二,交貨期承諾：
我方確保所提供的產品按照需要方要求時間將貨物送到指定地點,若貴處有特殊要求,需提前完工的,我方可與貴處協商,確保及時滿足貴處的需求。
三,若供應商所提供的貨物開箱后,發現有任何問題（包括外觀損傷）,須以使用方能接受的方式加以解決的:及時維修更換和換取全新產品.
四,在質保期內,同一設備,同一質量問題連續三次維修仍無法正常使用的,我方承諾更換同品牌,同型號新設備,并對產品質量實行“三包”服務。在質保期外,提供設備的更換,維修只收取零配件成本費用,不收取人工技術和服務費用.
五,售后服務能力及在設備的設計使用壽命期內,我方承諾應能保證使用方更換到原廠正宗的零部件,確保設備的正常使用。投標人應寫明保修期后的維修收費標準,維修備件庫地點及廠家維修站地點。
六,建立合理的銷售服務管理制度及體系：
1,售前服務。設立專門的銷售服務機構,公司將會安排相關專業人士負責到場教正確及時的使用。
2,售中服務。為防止用戶使用不當而造成不必要的損失,在產品使用過程中,公司將派相關技術人員到基層向用戶進行技術指導。確保正確使用該產品,讓用戶用得安全,放心。
3,售后服務申明：本公司所提供的服務均為免費服務。
七,產品售后計劃
1,設備正常運行驗收后,我公司指派專業工程師負責在現場為貴單位提供不受人員限制的維修和使用操作培訓,每年公司組織培訓2次。培訓內容包括：設備正確操作使用知識；識別初級故障及必要的恢復方法；常見故障排除方法。
2,定期派專業人員到業主處查看設備運行情況。采用“會診制度”與“獎懲制度’相結合的方式解決出現的問題。
