本光纖分配架是用來對光纜光纖進行終端、保護及管理的系統。它能完成對光纜的固定、剖分、接地保護；光纖的固定連接、合理布放、預留盤繞、連線、調度等功能。

二、主要性能指標

2使用條件

工作溫度：-5℃～+40℃

貯運溫度：-25℃～+55℃

大氣壓力：70 kPa～106kPa

運輸：經包裝的產品能適應火車、輪船、汽車和飛機等交通工具正常運輸。

光電性能光纖連接器（含適配器和尾纖）

◆光纖連接器損耗≤0.5dB (包括插入、互換和重復損耗)；

◆插入損耗≤0.2dB；

◆回波損耗

FC/PC、FC/SPC、SC、ST≥48dB；FC/UPC≥52dB ；FC/APC≥60 dB；

◆插拔耐久性壽命＞1000次。

3適用性能

標稱工作波長：850nm、1310nm、1550nm。

4高壓防護接地

5地線的截面積應大于6mm2。

6機架高壓防護接地裝置與機架間絕緣，電阻不小于1000MΩ/500V(直流電)。

7機架高壓防護接地裝置與機架間耐壓不小于3000V（直流電）/1min；不擊穿，無飛弧。

8 功能

具有對光纜進行保護、固定、終接以及對光纖進行保護、預留、連接、調度等功能。

9外形尺寸、容量

GPX44-A03型機架外形尺寸、容量：

外形尺寸（高×寬×深）(mm) 較大容量（芯）

2600×840×300 864

2200×840×300 720

2000×840×300 648

三、結構及其功能

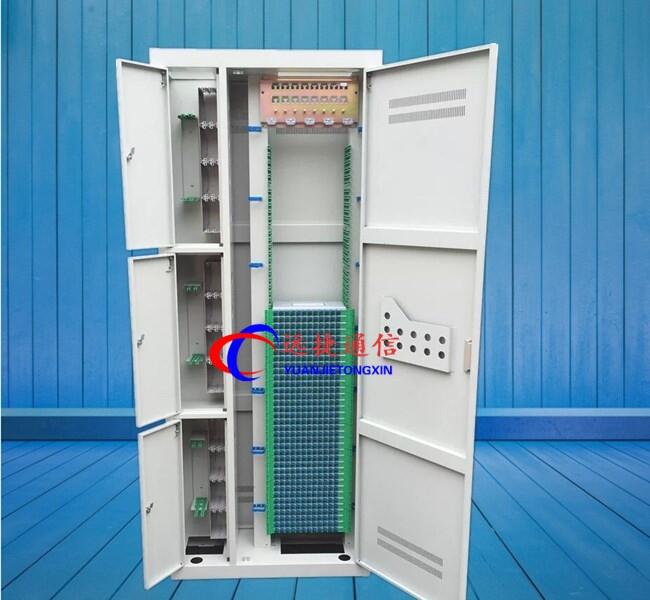

整機組成如圖1所示，主要由機架、終端框、光纖熔配框等組成。機架水平方向、高度方向安裝孔距尺寸符合IEC 297的規定。

1機架

機架由左、右立柱、架頂、架底及連接件等組成。機架是整機的支撐和各功能部分的裝載體。架頂上方的彎角件可與機房連接。架底與地面用膨脹螺釘安裝。左立柱的前面是繞線區，可盤繞富余跳纖，理順后的跳纖可從架頂或架底的出連接至光設備。左立柱的后面也可提供大量光纜的固定、終端。

2終端框光纜終端框

如圖2，其作用為固定、終接和保護光纜并完成光纜的接地保護。本終端框適用各種光纜(包括普通光纜、帶狀光纜及混合光纜)，用戶定購時須指明。

3光纖熔配模塊

光纖熔配模塊集熔接、配線功能于一體，單個模塊可完成12根光纖的熔配功能，6個熔配模塊組成一個熔配框。用戶可根據需要選擇熔配框及熔配模塊的數量。如圖3所示。在熔配模塊后部完成光纖的固定、連接、保護和盤繞，實現光纖的終接。熔配模塊的前部有適配器卡座，光纖在此實現活動連接,并可進行光纖的調線。

四、機架的機房安裝架底和架頂為機房安裝部位。架頂有彎角，可與機房安裝架連接。底部用膨脹螺釘固定于地面。

五、光纜、光纖的引進和走線

◆光纜在繞線架頂部或底部引入，在終端框內固定、接地，用專用剝線纜工具剝去松套管,隨即從尾部套上韌性較好的扁管,直至兩管重疊約10mm,接頭處用熱縮套管保護.將帶有扁管的裸纖從機架右側引入熔配模塊(帶狀光纜須加裝分纖盒，裸纖套上護管后嵌入分纖盒如圖2)，裸纖在熔配模塊與單芯纜熔接，把熔接頭卡在塑料槽內，余長盤繞。從熔接模塊出來的單芯纜與適配器的里面一端活動連接。適配器的外端與調線尾纖活動連接，調線尾纖由適配器出發，經左立柱繞線區預留盤繞后經架頂或架底進入光設備。走線如圖5所示。

◆光纜彎曲半徑不小于15D，其中D為光纜直徑。

◆單芯光纜及裸纖彎曲半徑大于37.5mm。

六、光纜的高壓防護接地

光纜金屬加強芯剪去余長后，穿過加強芯座鎖定，加強芯座通過匯流條連接，匯流條與機房地連接。
