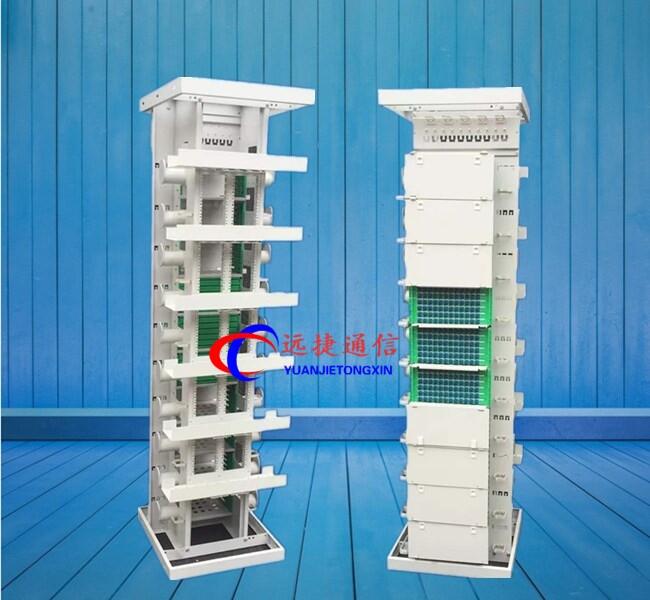

684芯MODF光纖總配線架、MODF光纖配線架用途原理：智能建筑已成為代表建筑高科技含量的代名詞,開放式MODF光纖總配線架也成為人們提高生活質量和工作效率,創造出更多物質財富,精神財富的有力保證。人們居住條件的提高和辦公環境的改善,無疑對建筑物的智能化提出了更新,更高的要求。而目前開放式MODF光纖總配線架信市場技術水平參差不齊,大多業主不清楚綜合布線質量要求,使用后造成許多不便。筆者通過開放式MODF光纖總配線架數十年從事通信線路設計與通信施工管理的工作實踐經驗,談談如何合理進行開放式MODF光纖總配線架布線設計與施工.
【產品型號】：YJ-MODF684-I
【產品規格】：YJ-GXF-VI型：144芯、196芯、216芯、288芯、360芯、432芯、480芯、576芯、684芯、720芯、864芯、1152芯、1200芯、1440芯.
【生產廠商】：遠捷通信
【產品顏色】：灰白色
【產品材質】：冷軋板材質.
【安裝類型】：室內落地式、三網合一型、開放式、
【產品配置】：常規可配SC，FC,LC，ST束狀（帶狀）尾纖，
【免費印字】：中國電信，移動，聯通，聯通，廣電，鐵通，長城寬帶，
適用新建機房獨立光纖跳接場景、現有機房獨立光纖跳接場景。該產品采用傳統MDF式的線纜管理方式，即直列模塊部分為外線側，提供室外光纜固定、匯流、熔接與終端功能；橫列模塊部分為內線側，提供室內設備光纖光纜的終端或熔接與終端功能；整個架體，具有對跳纖的路由、掛放、調度等管理功能。
產品特點:
1、正面采用12芯一體化右出纖托盤；【直列模塊】
2、反面采用12芯終端托盤或翻轉式終端機框；【橫列模塊】
3、【直列模塊】為抽拉式12芯一體化托盤組成，完成熔接、終端功能，方便操作，調纖更安全；
4、橫列模塊引入設備纜，完成到光設備的終端功能；
5、光纜引入裝置引入線路側外纜，具備外纜固定、分支保護、接地、以及熔接功能；
6、跳纖通過機架側面通道連接前后直列與橫列模塊，正面看不到冗余的跳纖，整潔美觀；
7、當多臺并架時，機架具有設備纖與設備纖之間專用跳纖通道；
二、產品技術要求
技術參數
◎ 環境要求
工作溫度：-5℃～＋40℃。
相對濕度： ≤85％(+30℃)。
大氣壓力：70KPa～106KPa。
◎ 光電性能
光纖連接損耗：≤0.3db（包括介入、互換性、重復性和溫度變化損耗）
回波損耗：FC/PC≥40 db FC/SPC≥45 db FC/APC≥60 db
SC/PC≥40 db SC/SPC≥45 db SC/APC≥60 db
LC/PC≥40 db LC/SPC≥45 db LC/APC≥60 db
插拔壽命：1000次
設備高壓防護地與設備間絕緣電阻>1000MΩ/500V（DC）
設備高壓防護地與設備間耐壓>3000V（DC）/min，不擊穿、無飛弧
標準工作波長：850nm、1310nm、1550nm
◎ 適用性指標：
光纖活動連接器：符合GB12507以及相關標準規定
光纖、光纜符合GB/T11819-1987和GB/T7424-1987的規定
一：室外光纜的引入
設備的正面，設計為外線纜側。在機架的頂部，配有多層光纜引入固定板。外線光纜首先引入到光纜固定板上，進行固定，接地保護。開剝后的光纜，順著機架左邊的線環引入到下面各層熔配一體化塑料托盤中，并與托盤中的尾纖進行熔接，每六塊十二芯托盤為一單元體，每一個單元體為七十二芯，并可選配有機框，標識門板。見圖1
圖1 外線纜的引入
二：設備纜的引入
設備的背面，設計為設備線纜側。設備引入過來的室內黃色纜或單芯纖從機架頂部的左側中間部位引入并捆扎，引入過來的室內黃纜或單芯纖到各層翻轉單元板前均須開剝，開剝后的纖，再引入到翻轉單元板的背后與適配器相接。翻轉單元板可以向前翻轉110°度，方便設備來的纖的連接。每塊翻轉單元板計96芯，可以安裝FC適配器，SC適配器，LC適配器等。見圖2；
三：跳纖規范
1：常規跳纖示意圖
跳纖從托盤的右側引出，穿過兩個塑料線環后平滑的掛在相應的繞纖輪上，再穿過后面的塑料線環到達72芯翻轉單元板的正面，與72芯翻轉單元板的正面相連接。
2：跳纖長度較長時的跳纖示意圖
當跳纖長度較長時，可向上位移一個或數個繞纖輪進行掛纖，便能解決跳纖長度較長
時的余纖存儲問題。
3：本架跳纖及隔架跳纖的跳纖示意圖
4：外線側中部連接到設備側下部的跳纖走向
5：外線側下部連接到設備側上部的跳纖走向
6：外線側上部連接到設備側上部的跳纖走向
7：外線側上部連接到設備側下部的跳纖走向
8：外線側下部連接到設備側下部的跳纖走向
9：外線側下部連接到設備側上部的跳纖走向
10：各種跳纖走向
四：跳纖速查表
1: 3.4米機架跳纖速查表
GPX167G-IIIA型、架內跳纖長度速查表（下進纜）
（適用于3.4米機架）
注：1：跳纖長度單位：米；
2：外線側直列72芯子框，從上往下數為1、2、3。。。。。。16；
3：內線側橫列96芯翻轉單元板，從上往下數為1、2、3。。。。。。10；
4：隔架跳纖：每隔一架跳纖長度在原有礎上相應增加1米。
2: 2.6米以下機架跳纖速查表
注：1：跳纖長度單位：米；
2：外線側直列72芯子框，從上往下數為1、2、3。。。。。。12；
3：內線側橫列96芯翻轉單元板，從上往下數為1、2、3。。。。。。8；
4：隔架跳纖：每隔一架跳纖長度在原有礎上相應增加1米。
（1）機架接地
整個架體保證電氣導通，并有完善的接地系統（機架頂框和底框均應有應有M8接地銅螺母，供機架接地用）。
（2）高壓防護接地裝置
機架高壓防護接地裝置與光纜中金屬加強芯及金屬護套相連，連接線的截面積不小于6mm2。
機架高壓防護接地裝置與地相連的連接端子的截面積不小于35mm2。
機架高壓防護接地裝置與機架間絕緣，絕緣電阻不小于1000MΩ/500V（直流）。
機架高壓防護接地裝置與機架間耐電壓不小于3000V（直流）/1min不擊穿、無飛弧。
機架高壓防護接地裝置能可靠接地，接地處應有明顯的接地標志。
光纖總配線架中使用的鋼板采用牌號為Q235-A冷扎鋼板材料。
在光纖總配線架中使用的塑料結構件，其材料采用阻燃ABS、PC、PVC或更好的塑料材料。零件的阻燃性能滿足行業標準YD/T778中5.3.4節規定的ODF中非金屬材料的結構件及光纖活動連接器的燃燒性能經試驗后能符合以下條件之一：
a）試驗樣品沒有起燃；
b）試驗樣品離火后持續有焰燃燒時間不超過10s，并且火焰或從試驗樣品上掉落的燃燒或灼熱顆粒未使燃燒蔓延到放在試驗樣品下面的底層。
（1）適配器符合國家及信息產業部標準要求。
（2）設備中使用的光纖適配器使用陶瓷套管。
（3）適配器的外殼等塑料零件應使用阻燃材料。
按照通信行業標準YD/T 778規定的試驗方法進行檢驗。
產品經品質部檢驗合格后方可出廠，出廠產品有產品質量合格證。
產品檢驗分為出廠檢驗和型式檢驗。
7.2.1 出廠檢驗項目如表二所示。其中外觀與結構、功能要求為100%檢驗，其余按GB/T 2828.1中特殊檢查水平為S-1，正常檢驗一次抽樣方案進行抽樣，機架檢驗項目抽取樣本按個數計，光纖活動連接器檢驗項目抽取樣本按芯數計，光分路器檢驗項目抽取樣本按個數計，光纖終接單元和光纖配線單元按個數計， AQL值B類不合格為：2.5；C類不合格為：10。
7.2.2 100%出廠檢驗項目中，有不合格項時即判該產品為不合格品，將不合格品從檢驗批中剔除。抽樣出廠檢驗發現有任何一項不合格的，該產品判為不合格，不合格品數大于或等于拒收數，則判該檢驗批判為不合格。不合格的檢驗批不許出廠。
7.3.1 抽樣方案：型式檢驗的樣本單位從出廠檢驗合格的批中隨機抽取，不管樣本大小，型式檢驗樣本單位少應包含樣本量為1套，每套樣品包含的內容由品質部提出。
7.3.2 型式檢驗項目：型式檢驗的項目見表二。
7.3.3 型式檢驗后的判定與處理
型式檢驗的項目中，有任意一項不合格，可抽取加倍樣品進行檢驗。若加倍檢驗后無不合格項，則判為型式檢驗合格；若加倍檢驗仍有不合格項，則判為型式檢驗不合格。型式檢驗不合格時，該型號產品應停止驗收，停止生產。同時應分析原因，采取措施，直至新的型式檢驗合格后才能恢復生產與驗收。
7.3.4 型式檢驗周期
型式檢驗一般每一年進行一次，具有下列情況之一的均需做型式檢驗：
a）結構、工藝、材料、關鍵元器件有重大改變，可能影響產品性能時；
b）初次使用或停供超過6個月又恢復供貨時；
c）出廠檢驗結果與上次型式檢驗結果有較大差異時；
d）新產品或老產品轉廠生產試制鑒定時；
e）客戶提出要求時。
