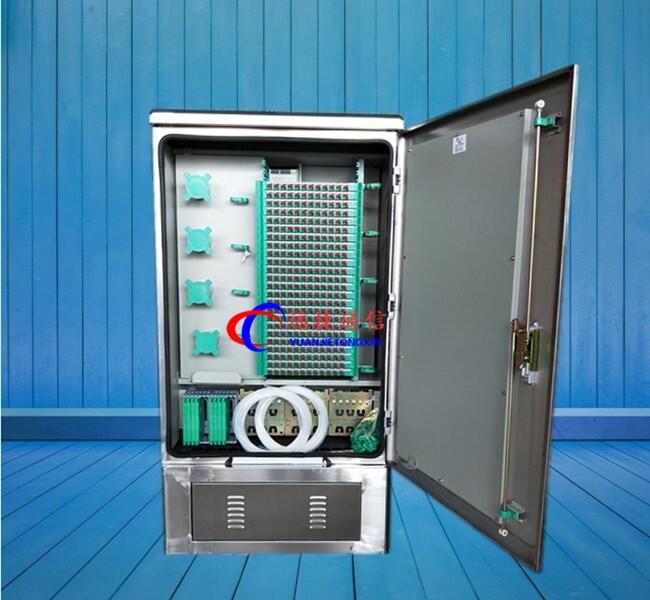

576芯免跳纖光纜交接箱廠家熱銷
『YUANJIE遠捷通信@GXF5系列室外通信光纜交接箱』戶外光纜交接箱|通信光纜交接箱|光纜交接箱|光交箱制造|交接箱廠家|光纜交接箱報價|圖片|新批發價格SMC光纜交接箱|不銹鋼光纜交接箱|戶外通訊光纜交接箱|室外光纜交接箱OCC室外通信光纜交接箱（96芯、144芯、288芯、576芯、1152芯、1440芯）
光纜交接箱是一種為主干層光纜、配線層光纜提供光纜成端、跳接的交接設備。光纜引入光纜交接箱后，經固定、端接、配纖以后，使用跳纖將主干層光纜和配線層光纜連通。
光纜交接箱主要是用于光纜接入網中主干光纜與配線光纜交接處的接口設備。光纜交接箱的結構主要由箱體、內部金工件、光纖活動連接器及備附件組成。按照使用場合不同，可分為室內型和室外型兩種，并可以落地、架空、壁掛安裝。
性能：
光纖交接箱是安裝在戶外的連接設備，對它根本的要求就是能夠抵受劇變的氣候和惡劣的工作環境。它要具有防水氣凝結、防水和防塵、防蟲害和鼠害、抗沖擊損壞能力強的特點。它必須能夠抵御比較惡劣的外環境。因此，箱體外側對防水、防潮、防塵、防撞擊損害、防蟲害鼠害等方面要求比較高；其內側對溫度、濕度控制要求十分高。按國際標準，這些項目標準為IP66。但能達到該標準的箱體外殼并不多。目前國內使用的光纖交接箱箱體主要有：原裝德國KRONE箱體，箱體采用不飽和聚酯玻璃纖維增強材料（SMC），在防水、防潮、防撞擊損害方面有較好的性能。國內參照KRONE箱體的仿制品是以鐵質為主的金屬箱體（一般達到IP65標準）。對于金屬箱體，由于其在防水氣凝結方面的低劣性能，注定不會得到大量使用，并逐漸被淘汰。國內一些仿制品由于材料性能問題導致箱體在防水氣凝結和抗沖擊兩項性能上與引進德國的KRONE有較大差異，另外由于密封膠條抗老化性能較差，在防水、防塵兩項性能上表現也一般。當然在光纜交接箱安裝位置的外環境比較好時，降低性能要求，減少投資也是可以接受的。
①活動光纖連接器應滿足所選用型式的相關標準中規定的“插入損耗”和“回波損耗”的要求。
②高壓防護接地裝置與箱體金屬工件之間的耐壓水平應不小于直流3000V，1min不擊穿無飛弧。
③高壓防護接地裝置與箱體金屬工件之間的絕緣電阻，在試驗電壓為直流500V條件下，不小于2′104MW。
④高壓防護接地裝置與光纜中金屬加強芯、擋潮層及鎧裝層相連的地線截面應不小于6mm2。
光纜交接箱是安裝在戶外的連接設備，對它根本的要求就是能夠抵受劇變的氣候和惡劣的工作環境。它要具有防水氣凝結、防水和防塵、防蟲害和鼠害、抗沖擊損壞能力強的特點。它必須能夠抵御比較惡劣的外環境。因此，箱體外側對防水、防潮、防塵、防撞擊損害、防蟲害鼠害等方面要求比較高；其內側對溫度、濕度控制要求十分高。按國際標準，這些項目高標準為IP66。但能達到該標準的箱體外殼并不多。目前國內使用的光纜交接箱箱體主要有：原裝德國KRONE箱體，箱體采用不飽和聚酯玻璃纖維增強材料（SMC），在防水、防潮、防撞擊損害方面有較好的性能。國內參照KRONE箱體的仿制品是以鐵質為主的金屬箱體（一般達到IP65標準）。對于金屬箱體，由于其在防水氣凝結方面的低劣性能，注定不會得到大量使用，并逐漸被淘汰。國內一些仿制品由于材料性能問題導致箱體在防水氣凝結和抗沖擊兩項性能上與引進德國的KRONE有較大差異，另外由于密封膠條抗老化性能較差，在防水、防塵兩項性能上表現也一般。當然在光纜交接箱安裝位置的外環境比較好時，降低性能要求，減少投資也是可以接受的。
產品特點
1、采用SMC箱體和鈑金箱體和不銹鋼箱體，模塊化結構，光纜的引入開剝、調度可實現全正面操作
2、一體式熔接儲纖模塊，可實現尾纖的全盤存，全停泊
3、能同時滿足帶狀光纜與非帶狀光纜的使用需求
4、主干與配線端路由分開，可實現無交叉跳纖，調線、維護方便
使用條件：
工作溫度：-5℃+40℃ 相對濕度:≤90%(+30℃
大氣壓力:70Kpa-106Kpa 儲運溫度:-40℃+70℃
光電性能:插入損耗≤0.2dB;附加損耗≤0.2dB
回波損耗≥45dB;附加損耗≤5dB
插拔耐久性壽命>1000次
電氣性能:絕緣電阻≥1000MΩ500V(直流電
抗電強度:能承受3000V(直流電)/1min無擊穿/無飛弧現象
適用性指標
標稱工作波長850nm\1310nm\1550nm;
光纖光纜符合GB/T11819和GB/T7424規范
光纖活動連接器符合GB12507以及相關標準規范
安裝說明
本設備根據實際需要可落地或架空安裝使用
落地安裝：在預制的水泥基座上按說明書提供的安裝尺寸預留4個
的地腳螺釘。安裝時先打開設備門，將設備內底部的兩邊插銷拔出，并打開設備底座面板，將設備放在水泥基座上，用螺母將底座內的底腳擰緊。安裝完畢，合上底座面板，插好插銷，鎖緊面板。
架空安裝：在架空站臺上按說明書提供的安裝尺寸預留4個14的孔，再將設備用M12螺母螺栓固定牢固。
纖的布放及光纖熔接
抽出終端熔接托盤，打開蓋板。向上推起上層的熔接盤，然后按順序將尾纖活動連接頭成端在下層的終端盤上。
將尾纖按圖示在終端盤上盤繞固定好，（保證彎曲處的曲率半徑大于40MM).然后將其引入熔接盤，盤繞固定好后，用熔接盤固定凸臺將
其固定在終端盤上。
將引入熔接盤的光纜纖芯留出一定余長后按圖示盤繞固定（保證彎曲處曲率半徑大于40MM). 4.將光纜纖芯和尾纖根據熔接機的要求進行熔接，熔接點用熱縮套管熱縮保護后，置于溶解芯片上。所有纖芯熔接后，蓋上蓋板，推入熔接盤。
外形尺寸
交接箱外形尺寸不宜超過1600mm×1200mm×600 mm（高×寬×深），但應提供各種規格的詳細尺寸。
箱體結構
箱體采用采用封閉式結構，其中交接箱要求采用雙層結構箱體。
1、箱體裝配結束后，金屬件不得有毛刺，結構件不扭曲，箱體表面平整光滑、顏色均勻，不存在機械劃傷痕跡、箱體各部件不得有明顯色差。
2、保護接地處應有明顯的接地標志。
3、機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。箱門開啟角度不小于120°，箱體密封條粘結應平整牢固；配線箱箱門開啟角度不小于110°，間隙應不小于3mm。
4、光纜引入時其彎曲半徑應大于光纜直徑的20倍。
5、光纜光纖及尾纖在設備內布放時，不論在何處轉彎，其曲率半徑應不小于30mm。
6、設備應有明晰、完善的標識和記錄裝置，用于方便地記錄和識別纖芯序號或傳輸路由，且記錄裝置應易于修改和更換。
隨著光器件工藝的提高，同時考慮機房布局及調度的方便，目前都采用ＯＤＦ架終端方法，即原本進入光端機的尾巴光纖先進到ＯＤＦ架，然后通過一雙插頭的連接纖（又稱跳線）將ＯＤＦ架和光端機相連接。在此終端方式中，尾巴光纖進ＯＤＦ架的這一部分由光纜專業施工人員布放，工藝規范，且路徑較短，所以這一部分在以后的運行中故障通常很少。而出現問題多的是ＯＤＦ架和光端機間的跳線部分，跳線一般由機務人員布放，如果布放環境復雜，布放中不注意規范，常常會使所布放的跳線留下隱患，故需要注意以下幾點。
使用條件：
1.工作溫度：-5℃+40℃ 相對濕度:≤90%(+30℃)
2.大氣壓力:70Kpa-106Kpa 儲運溫度:-40℃+70
3.光電性能:插入損耗≤0.2Db;附加損耗≤0.2B;回波損耗45dB;附加損耗≤5dB;插拔耐久性壽命>1000次
4.電氣性能:絕緣電阻≥1000MΩ500V(直流電)
5.抗電強度:能承受3000V(直流電)/1min無擊穿/飛弧現象
適用性指標：
1.標稱工作波長850nm\1310nm\1550nm;
2.光纖光纜符合GB/T11819和GB/T7424規范;
3.光纖活動連接器符合GB12507以及相關標準規范.
功能:
1.有很強的光纜固定與保護功能,能保證光纜及纖不受損傷,以及可靠的接地裝置.
2.有先進的光纖布線管理設計裝置,保證了光纖的線及纖芯安裝、施工及維護方便。
3.有明確的線序標識，便于轉接、跳線、測試。
特點：
1.機柜采用19”寸標準安裝，分光纖配線柜(GPX72-2200) /光纖配線柜(GPX72-2000)兩種。
2.配置我公司推拉熔配一體化單元，另可選配轉配線單元和集中熔接單元（見后面單元體）
3.可簡單調整面板、達到上下進纜；可靠的進裝置和纖芯保護裝置。
4.配置容量大，且有較強的布線空間。
5.采用封閉式機柜，前后開門。
