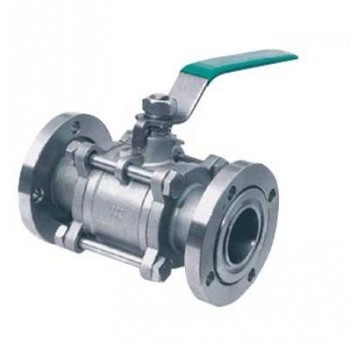

GU手動真空球閥DN65 120

外形連接尺寸：
快卸法蘭連接尺寸 (標準：GB4982)

型 號	DN	A	B	L	L0	H
GU-16R	16	30	12.2	75	80	72
GU-20R	20	40	26.2	90	90	88
GU-25R	25	40	26.2	100	100	93
GU-32R	32	55	34.2	110	110	105
GU-40R	40	55	41.2	120	125	120


衛生級法蘭連接尺寸 (標準：ISO-2852)

型 號	DN	A	B	L	L0	H
GU-16R	16	34	27.5	75	80	72
GU-20R	20	50.5	43.5	90	90	88
GU-25R	25	50.5	43.5	100	100	93
GU-32R	32	50.5	43.5	110	110	105
GU-40R	40	50.5	43.5	120	125	120
GU-50R	50	64	56.5	135	140	137
GU-65R	65	77.5	70.5	150	200	160
GU-80R	80	91	83.5	200	230	200
GU-100R	100	119	110	250	270	240


活套法蘭連接尺寸 (標準：GB6070)

型 號	DN	A	B	n	c	L	L0	H
GU-16R	16	60	45	4	6.6	75	80	72
GU-20R	20	65	50	4	6.6	90	90	88
GU-25R	25	70	55	4	6.6	100	100	93
GU-32R	32	90	70	4	9	110	110	105
GU-40R	40	100	80	4	9	120	125	120
GU-50R	50	110	90	4	9	135	140	137
GU-65R	65	130	110	4	9	150	200	160
GU-80R	80	145	125	8	9	200	230	200
GU-100R	100	165	145	8	9	250	270	240

GU手動真空球閥DN65 120


本實用新型公開了一種閥門與下游彎管焊接對口裝置，包括設備本體、上游直管段、手動截止閥、大小頭、下游彎管；設備本體的兩端設有吊環；設備本體的上表面左側設有管支架Ⅰ，管支架Ⅰ的右側設有2個管支架Ⅱ；管支架Ⅱ的右側設有內六角圓柱頭螺孔，內六角圓柱頭螺孔的右側設有變徑管支架；變徑管支架的右側設有彎管支架，彎管支架上設有壓板，壓板上設有開口擋圈，開口擋圈上設有銷軸，銷軸上設有上壓塊；管支架Ⅰ、管支架Ⅱ上設有上游直管段；上游直管段的右端與手動截止閥相連接，手動截止閥的右端與大小頭相連接，大小頭的右端與下游彎管相連接。本實用新型用以實現閥門與下游彎管的焊接對口，使用簡便、又能降低施工成本。
