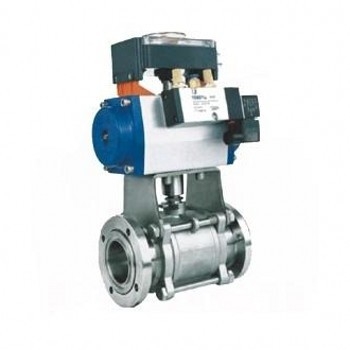

GUQ氣動真空球閥

閥體	閥桿	閥蓋	密封件
不銹鋼	不銹鋼	不銹鋼	PPL、氟橡膠、橡膠、四氟乙烯

閥門漏率	≤1.3×10-4Pa.L/S.
適用溫度	-30～+150℃   -30～+150℃（PPL密封）
氣源壓力	0.4～0.6MPa
適用范圍
連接型式	使用壓力范圍（Pa）
活套法蘭（GB6070）	0.6×106～1.3×10-4
焊接法蘭（GB6070）	1.6×106～1.3×10-4
快卸法蘭（GB4982）	0.1×106～1.3×10-4
螺紋連接	1.6×106～1.3×10-4

型號	DN	D1	D	H	E	L
GUQ-10（KF）	10	12.2	30	153	104	84
GUQ-16（KF）	16	17.2	30	155	104	84
GUQ-25（KF）	25	26.2	40	163	140	114
GUQ-32（KF）	32	34.2	55	180	140	140
GUQ-40（KF）	40	41.2	55	186	140	160
GUQ-50（KF）	50	52.2	75	233	164	170

型號	DN	D	Do	H	E	L	n-φc
GUQ-10（F）	10	55	40	153	105	84	4-φ6.6
GUQ-16（F）	16	60	45	155	130	84	4-φ6.6
GUQ-25（F）	25	70	55	163	165	114	4-φ6.6
GUQ-32（F）	32	90	70	180	165	140	4-φ9
GUQ-40（F）	40	100	80	186	190	160	4-φ9
GUQ-50（F）	50	110	90	233	190	170	4-φ9
GUQ-63（F）	63	130	110	272	250	195	4-φ9
GUQ-80（F）	80	145	125	351	250	203	8-φ9
GUQ-100（F）	100	165	145	370	280	280	8-φ9

型號	DN	G	H	E	L
GUQ-10（G）	10	1/4"	153	104	68
GUQ-16（G）	16	1/2"	155	104	72
GUQ-20（G）	20	3/4"	160	104	82
GUQ-25（G）	25	1"	163	140	90
GUQ-32（G）	32	1-1/4"	180	140	112
GUQ-40（G）	40	1-1/2"	186	140	120
GUQ-50（G）	50	2"	233	164	145
GUQ-63（G）	63	2-1/2"	272	164	185
GUQ-80（G）	80	3"	351	190	210
GUQ-100（G）	100	4"	370	190	268
