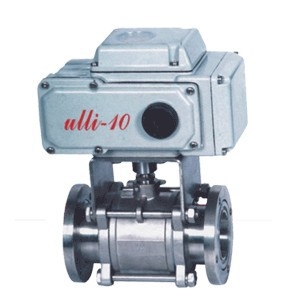

電動GUD球閥|GUD電動真空球閥

用途和使用范圍：
GUD系列電動真空球閥是在1.3×10^-7～6×10⁵Pa的真空系統中用來開啟或隔斷氣流的氣動閥門，廣泛適用各類氣體，液體等正、負壓力管道系統，符合GMP標準。
主要性能：
● 漏率： ≤1.3×10^-9Pa.M³/S；
● 壓力范圍：1.3×10^-7Pa～6×10⁵pa；
● 工作溫度：-30℃～+232℃；
● 工作電壓：220V；
● 工作介質：水、蒸氣、酸、堿；
● 安裝位置：任意；
● 壽命：≥20000次。
原理：采用電動執行器驅動閥桿轉 90o達到開關目的。

GUD系列電動真空球閥的性能特點：
● 密封結構設計獨特，漏率可達到＜1×10^-10Pa.M³/S,改變了球閥不能滿足高真空、超高真空的現狀；
● 開關扭矩小，配置電動執行器小，工作穩定、可靠；
● 結構緊湊，重量輕，外形簡潔、美觀；
● 該閥既能適用高真空，又能適用一定的正壓力下使用；
由于球閥全通導，又能達到超高真空要求，所以也能適用于加速器真空系統。
主要零件材料：
閥體  304、316L；   球體  316L；
密封件 增強聚四氟乙烯

法蘭連接尺寸
快卸法蘭連接尺寸 (標準：GB4982)

型 號	DN	A	B	L	H
GUD-16R	16	30	12.2	75	220
GUD-20R	20	40	26.2	90	230
GUD-25R	25	40	26.2	100	240
GUD-32R	32	55	34.2	110	252
GUD-40R	40	55	41.2	120	265


衛生級法蘭連接尺寸 (標準：ISO-2852)

型 號	DN	A	B	L	H
GUD-16R	16	34	27.5	75	220
GUD-20R	20	50.5	43.5	90	230
GUD-25R	25	50.5	43.5	100	240
GUD-32R	32	50.5	43.5	110	252
GUD-40R	40	50.5	43.5	120	265
GUD-50R	50	64	56.5	135	285
GUD-65R	65	77.5	70.5	150	330
GUD-80R	80	91	83.5	200	390
GUD-100R	100	119	110	250	440


活套法蘭連接尺寸 (標準：GB6070)

型 號	DN	A	B	n	c	L	H
GUD-16R	16	60	45	4	6.6	75	220
GUD-20R	20	65	50	4	6.6	90	230
GUD-25R	25	70	55	4	6.6	100	240
GUD-32R	32	90	70	4	9	110	252
GUD-40R	40	100	80	4	9	120	265
GUD-50R	50	110	90	4	9	135	285
GUD-65R	65	130	110	4	9	150	330
GUD-80R	80	145	125	8	9	200	390
GUD-100R	100	165	145	8	9	250	440
