螺紋片式球閥|Q11F蝶形一片式螺紋球閥

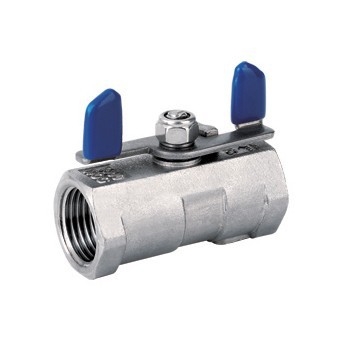

Q11F蝶形一片式螺紋球閥

性能規范Specifications  

Nominal pressure:PN2.4,3.8,6.0MPa
	Strength testing pressure:PT2.4,3.8,6.0,9.6MPa
公稱壓力:PN2.4,3.8,6.4MPa	Seat testing pressure(low pressure):0.6MPa
強度試驗壓力：PT2.4,3.8,6.0,9.6,MPa	Applicable media:
低壓氣密封試驗壓力：0.6MPa	Q11F-(16-64)C Water.Oil.Gas
適用介質：Q11F-(16-64)C 水，油，氣	Applicable temperature:-29～280℃
適用溫度：-29～280℃	Applicable media:
適用介質：Q11F-(16-64)P	Q11F-(16-64)P Nitric acid
Q11F-(16-64)R	Q11F-(16-64)R Acetic acid
適用溫度：-40～280℃	Applicable temperature:-40～280℃

零件名稱     Description of parts	Q11F-(16-64)C	Q11F-(16-64)P	Q11F-(16-64)R
閥體Body	WCB	ZG1Cr18Ni9i        CF8	ZG1Cr18Ni12Mo2Ti       CF8M
球體Ball	1Cr18Ni9Ti      304	1Cr18Ni9Ti        304	1Cr18Ni12Mo2Ti       316
閥桿Stem	1Cr18Ni9Ti     304	1Cr18Ni9Ti        304	1Cr18Ni12Mo2Ti        316
密封圈Sealring	聚四氟乙烯Polytetrafluorethylene(PTEE)
填料Packing	聚四氟乙烯Polytetrafluorethylene(PTEE)

主要外形尺寸Main outer size

DN	G	d	L	H	W
8	1/4"	5	40	28	70
10	3/8"	7	45	30	70
15	1/2"	9	55	34	90
20	3/4"	12	60	38	90
25	1"	15	70	50	110
32	1?"	20	80	56	120
40	1?"	25	86	60	130
50	2"	32	101	65	140
65	2?"	38	117	72	170
80	3"	50	140	105	185

螺紋片式球閥|Q11F蝶形一片式螺紋球閥


一種閥門密封面等離子弧粉末堆焊控制系統，主要由送氣控制、送粉控制、轉臺控制、焊炬控制、擺動控制、電源及人機界面等組成。整套系統可實現對堆焊焊炬的運動軌跡、轉臺的轉動和堆焊工藝過程的自動控制。該控制系統性能穩定、可靠。同時，控制系統軟硬件設計簡便，具有很大的工程應用價值。
