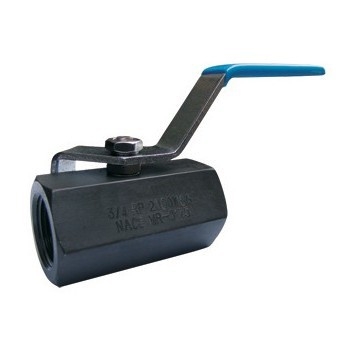

Q11F六角內螺紋球閥|內螺紋Q11F球閥

Q11F六角內螺紋球閥產品應用：Q11F六角內螺紋球閥.doc
廣泛應用于食品、制藥、石油化工、電力、冶金等工業管線。
性能規范
設計制造：按ANSIB16.34 檢驗測試：按API598
結構長度：按GB/T 15188.3-94
工作壓力：1000PSI（7MPa）
溫度范圍：MF-40~232℃ -40~500℉
                    MP-40~300℃ -40~572℉
適用介質：（C）水、油品、氣（P）硝酸類 （R） 醋酸類
螺紋標準：BSP、BSPT、NPT、DIN259/2999、ISO228、RP、RC
產品規格：1/4"~2"
材料標準 （C） ASTM A216-WCB、DIN1.619 （P） （R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408
其他說明：
（C）（P）球體、閥桿采用SS304。本公司還可提供ASTM A351-CF3M（316L）、DIN1.4404及雙相不銹鋼、蒙乃爾等材料。

六角內螺紋球閥主要零件材料

序號   部分  材質
1  閥體  SS304 SS316 WCB
2  鎖緊螺母  SS304 SS316
3  墊片  SS304 SS316
4  閥座 （MF）  增強聚四氟乙烯
5  球體  SS316 SS304 CF8 CF8M
6  閥桿  SS316 SS304
7  墊片  對位聚苯
8  壓套  SS304
9  墊片  SS304
10  螺母  SS304
11  手柄  SS304
12  手柄套  塑料

2000WOG) 主要外形尺寸Main outer size

NOMINA  SIZE	d	L	H	W	E
1/4"	5	42	35	80	22
3/8"	7	52	35	85	25
1/2"	9	58	40	85	30
3/4"	12	65	48	90	36
1"	15	74	54	100	42
1?"	20	86	60	110	50
1?"	25	94	72	130	60
2"	32	108	80	145	70
