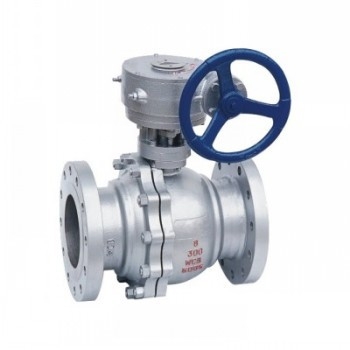

Q341F不銹鋼蝸輪球閥概述：Q341F不銹鋼蝸輪球閥.doc   Q341F蝸輪球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。   在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。   球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。   主要零件材料: 序號 NO 零件名稱 材質 GB ASTM 1 閥體 WCB A2116-WCB 2 密封圈 PTFE PTFE 3 球體 1C18Ni9Ti SS304 4 螺母 35 A194-2H 5 螺柱 35CrMoA A193-B7 6 石體 WCB A216-WCB 7 墊片 柔性石墨+不銹鋼 B12.10-304F/.G 8 填料 PTFE PTFE 9 填料壓蓋 WCB A2116-WCB 10 定位片 25 A105 11 擋圈 65Mn AISI 1066 12 手柄 K33 A47-667 Gr.32510 13 閥桿 1Cr33 A276-410 14 螺釘 35 A193-B7 15 止推墊片 PTFE PTFE 技術規范: 設計依據 國標系列 美標系列 設計標準 GB/T12237 AP16D ANSI B16.34 法蘭連接結構長度 GB/T12221 AP16D ANSI B16.10 結構長度(焊接) GB/T15188.1 AP16D ANSI B16.10 連接法蘭 GB/T9113 JB/T79 Hg20592 ANSI B16.5、B16.47 對焊端 GB/T12224 ANSI B16.25 試驗和檢驗 GB/T9092 AP16D AP1598 主要外形尺寸: 公稱通徑 15 20 25 40 50 65 80 100 125 150 200 d1 13 19 25 38 64 64 76 102 127 152 203 L 108 117 127 165 191 191 203 229 356 394 457
