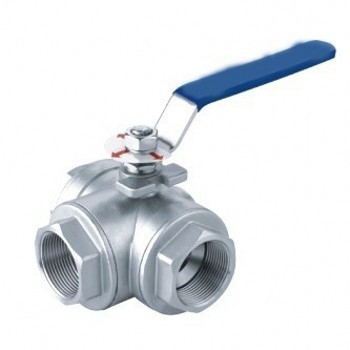

Q14F,Q15F內螺紋三通球閥|內螺紋球閥|三通球閥

Q14F,Q15F內螺紋三通球閥Q14F,Q15F內螺紋三通球閥.doc

公稱壓力：2.5MPa
適用穩定范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
螺紋類型:G.NPT.BSPT.BSP.DIN259/2999

內螺紋三通球閥性能參數與主要尺寸

序號NO	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8
2	閥蓋	不銹鋼CF8M/CF8
3	球	不銹鋼CF8M/CF8
4	球墊	聚四氟乙烯PTFE
5	閥桿	不銹鋼CF8M/CF8
6	填料	聚四氟乙烯PTFE
7	中口	聚四氟乙烯PTFE
8	大薄片	聚四氟乙烯PTFE
9	壓蓋螺母	不銹鋼CF8M/CF8
10	手柄	不銹鋼CF8M/CF8
11	流向指示牌	ALUMINUM
12	華司	不銹鋼CF8
13	螺帽	不銹鋼CF8
14	鎖定裝置	不銹鋼CF8
15	皮套	塑料
16	盲蓋	不銹鋼CF8M/CF8

內螺紋三通球閥L型主要尺寸 單位：mm

SIZE	d	L	H	D1	B	W1	W2	h	重量WTg
1/2	12.7	64	53	97	32.0	22.4	35.0	10-24UNC	530
3/4	16.0	76	63	126	38.0	22.4	35.0	10-24UNC	700
1	20.0	87	66	126	43.5	22.4	35.0	10-24UNC	980
1 1 / 4	25.0	96	81	145	48.0	22.4	35.0	10-24UNC	1950
1 1 / 2	32.0	114	83	145	57.0	25.4	38.1	1/4-20UNC	2950
2	38.1	142	96	204	71.0	25.4	38.1	1/4-20UNC	4450
