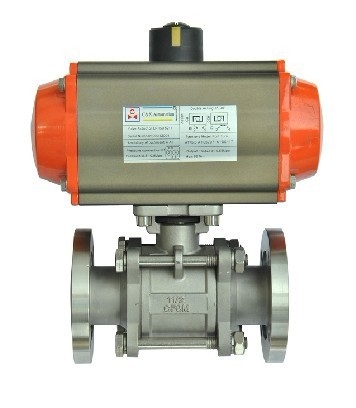

GUQ氣動高真空球閥DN40 DN50 DN65 DN80

GUQ氣動高真空球閥
氣動高真空球閥主要技術性能
Main Technical Performance

■ ■ ■

閥門漏率：Valve Leak Rate  ≤1.3×10-4Pa.L/S.  適用溫度：Applicable Temperature  -30～+150℃  -30～+150℃(PPL密封)  氣源壓力：Annoy pressure  0.4～0.6MPa  適用范圍：Applicability  連接型式 Loose Flange  使用壓力范圍(Pa)  活套法蘭(GB6070)  0.6×106～1.3×10-4  焊接法蘭(GB6070)  1.6×106～1.3×10-4  快卸法蘭(GB4982)  0.1×106～1.3×10-4  螺紋連接 Threaded Connection  1.6×106～1.3×10-4

■ 氣動高真空球閥主要零件材料
Materials of Main Parts

  ■

■  閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、橡膠、氟橡膠、PPL。

Body, disc and stem: stainless steel.
Sealing element: PTFE, NBR, Viton, PPL.


CONSTRUCTION FIGHTS (mm)

■ 氣動高真空球閥外形及連接尺寸(mm)(JB919)
Overall and Connection Dimensions(mm)

螺紋連接氣動高真空球閥的外形及連接尺寸(圖一)   Model 型號 DN G H E L GUQ-10(G) 10 1/4" 153 104 68 GUQ-16(G) 16 1/2" 155 104 72 GUQ-20(G) 20 3/4" 160 104 82 GUQ-25(G) 25 1" 163 140 90 GUQ-32(G) 32 1-1/4" 180 140 112 GUQ-40(G) 40 1-1/2" 186 140 120 GUQ-50(G) 50 2" 233 164 145 GUQ-63(G) 63 2-1/2" 272 164 185 GUQ-80(G) 80 3" 351 190 210 GUQ-100(G) 100 4" 370 190 268 關鍵詞：氣動高真空球閥廠家_上海氣動高真空球閥選型_氣動高真空球閥型號 標簽：氣動高真空球閥 高真空球閥 真空球閥 氣動球閥 手動高真空球閥
