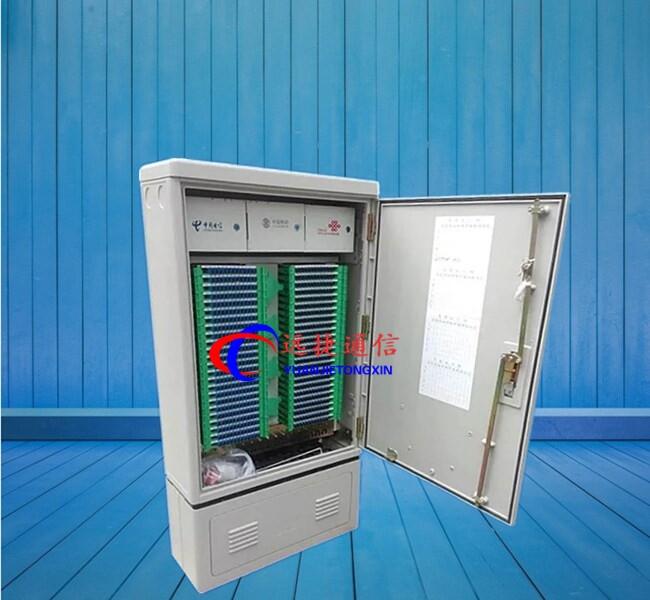

720芯三網合一光纖【光纜】交接箱配置圖文介紹
FTTH三網合一光交箱|三網合一免跳纖光交箱|三網合一無跳纖光交箱|四網合一光交箱|FTTH共建共享室外配線柜|三網合一通信光纜交接箱|FTTH共建共享光纜交接箱（中國電信|中國聯通|廣電網絡|移動通信專用，配線容量：48芯、72芯、96芯、144芯、216芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、1152芯、1440芯光纜交接箱）中華人民共和國通信行業標準 通信光纜交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范圍 本標準規定了通信光纜交接箱。光纜交接箱用于光纖接入網中主干光纜與配線光纜交接處的接口配線設備�？蓪χ�、配線光纜進行固定、開剝、保護、終接及冗纖的盤繞，通過光纖跳線，能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由。產品具備模塊化設計、優化的光纜管理系統，實現主干光纜與配線光纜交叉連接或互連，以及主干光纜之間的直通連接配線功能。且適用于多元化的XPON建設需求，提供多種光分路器增值單元解決方案。
產品概述：是用于光纖接入網(電信網、移動網、聯通網）三網主干光纜與FTTH小區配線光纜節點處的接口設備，可以實現大容量光纖的熔接、終端存儲以及調度等功能。該產品的應用，減少了三網的重復線路建設，精簡線路，美化環境。
功能要求：
【遠捷通信】產品售后服務
為創造品牌,提高企業知名度,樹立企業形象,我公司本著“一切追求高質量,用戶滿意為宗旨'的精神,以“優惠的價格,周到的服務,可靠的產品質量'的原則向您鄭重承諾：
一,產品質量承諾：
產品的制造和檢測均有質量記錄和檢測資料。
對產品性能的檢測,我們誠請用戶親臨對產品進行全過程,全性能檢查,待產品被確認合格后再裝箱發貨。
二,產品價格承諾：
為了保證產品的高可靠性和先進性,系統的選材均選用國內或國際優質品牌產品。
在同等競爭條件下,我公司在不以降低產品技術性能,更改產品部件為代價的基礎上,真誠以優惠的價格提供給貴方。
三,交貨期承諾：
產品交貨期：盡量按用戶要求,若有特殊要求,需提前完工的,我公司可特別組織生產,安裝,力爭滿足用戶需求。
四,遠捷售后服務承諾：
服務宗旨：快速,果斷,準確,周到,
服務目標：服務質量贏得用戶滿意
服務效率：保修期內或保修期外如設備出現故障,供方在接到通知后,維修人員在24小時內可達到現場并開始維修。
服務原則：產品保修期為十二個月,在保修期供方將免費維修和更換屬質量原因造成的零部件損壞,保修期外零部件的損壞,提供的配件只收成本費,由需方人為因素造成的設備損壞,供方維修或提供的配件均按成本價計。
遠捷銷售地區：
遼寧省,吉林省,黑龍江省,河北省,山西省,陜西省,甘肅省,青海省,山東省,安徽省,江蘇省,浙江省,河南省,湖北省,湖南省,江西省,福建省,云南省,海南省,四川省,貴州省,廣東省。內蒙古,新疆,廣西省,西藏,寧夏省，北京市,上海市,天津市,重慶市。
箱體采用SMC材料制造，抗腐蝕耐老化，使用壽命超過20年。
殼體門框四周采用凹槽結構，硅橡膠密封 ，密封性能達到GB4208--1993中IP 級要求。
箱體內部夾以隔熱材料，能有效防止箱內凝露的產生。
采用12芯熔配一體化模塊，大幅度利用有效空間，大容量為864芯。
卡接式安裝FC、SC適配器。
前后設通道，可方便跳線靈活跳接
12芯熔配一體化模塊可抽出至箱外，全面正面操作。
有可靠的光纜固定、開剝和接地裝置。
各部件位置和按排，確保光纜在任何位置時彎曲半徑大于40MM。
光纜進殼體接口處，突破傳統方式防水接頭處理光纜密封問題
使用條件：
工作溫度：-40℃∽+60℃
相對濕度：≤95%（+40℃時）
大氣壓力：70∽106Kpa
貯運溫度：-40℃∽+60℃
防潮防雨防塵防盜符合YD/T988-1998標準。
主要技術參數：
插入損耗：1.31,1.55um LD光源。單�！�0.18dB多�！�0.30dB
回波損耗：1.31,1.55um LD光源。單模PC≥45dB UPC≥50dB APC≥60dB
絕緣電阻：≥2×104MΩ/500VDC
耐電壓：3KVDC/1min不擊穿，無飛弧
箱體各表面能承受與表面垂直的壓力大于980N，箱門打開后，在外端應能承受的垂直壓力大于200N
1．光纜固定與保護功能
應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2． 光纜終接功能
應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。
3．調線功能
通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4．光纜纖芯和尾纖的保護功能
光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
5．容量：144、192、288、432、576、864芯。
重要性：
業務驅動網絡發展，電信業務在新的形勢和新的機遇下，迎著3G網絡的不斷推進建設，FTTH建設步伐不斷加快，三網融合建設蓄勢待發，電信業務發發展形勢一片大好，但是對于電信企業來說，效益才是發展的硬道理，也就是說，在這樣的新形勢下，如何贏得市場，如何擁有大量的用戶，在市場上搶得先手，這才是關鍵的。對于電信企業來說，首先要打造一個穩固的基礎網絡，擁有豐富的基礎資源，也就是說，如何建設一個資源豐富、網絡穩定可靠的網絡光纖物理網絡，這是需要電信企業思考的問題，而光交接箱在整個本地光纜網建設中將起到很重要的作用，有助于光纜建設的擴展和延續。
在本地光纜網建設中為了提高光纜主干的利用率，減少光纜接頭引入的開撥次數，有效提高光纜的安全性和可靠性，建議在光纜的主干路由上設立必要的光纜交接箱。光纜交接箱的用戶側光纜，可以根據用戶的發展需求進行逐一上箱，交接箱容量的選擇可以以288芯為主。交接箱的主干光纜，應就近接入(接入層節點)。為了增加接入的靈活性，光纜的一部分主干纖芯可接在匯接層節點上。
光纜在建設中有兩種組網方式：總線式結構和環型結構。線式結構是指從局端到各光纜交接箱只使用一條大對數光纜連接的網絡結構，它一般使用在業務量少，范圍不大的非重點地區。環型結構是指所有光纜交接箱共同使用一條大對數光纜，光纜首尾在局端終端，自成一個封閉回路的網絡結構，纖芯分配與總線式結構一樣。
