2W不銹鋼電磁閥2W不銹鋼電磁閥.doc

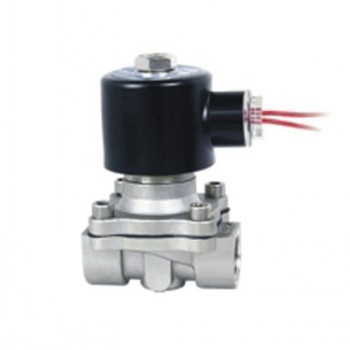

  2W電磁閥又稱水用電磁閥，閥體采用鍛壓成型，內件不銹鋼制作，用于管路中對液體，氣體介質通斷的自動控制。
主要技術數據：
1、使用壓力：0～10kg/cm2
2、最大耐壓力：16kg/cm2
3、使用流體：空氣、水、油、瓦斯、煤氣、液化氣
4、使用流體粘度：20CST以下
5、工作溫度：-5～80℃
6、電壓波動范圍：±10%
7、動作方式：直動式
8、型式、常閉式（即通電后閥開啟，或常開式（通電閥關閉）。
9、工作壽命＞15萬次
10、絕緣等級：B級
11、經圈溫升＜75℃
12、功率＜15W
安裝注意事項：
1、安裝電磁閥，閥體上的箭頭標記，應同管路流體流向相一致。
2、電磁閥上的標牌參數應與實際使用要求相符。特別請注意標記的額定電壓。
警告
本電磁閥沒有安裝防爆裝置，不能在有性危險的場所使用。

外形尺寸：

型號	長	高	接管螺紋
2W025-06BH	40.5	110	1/8”
2W025-08BH	40.5	110	1/4”
2W040-10BH	52.5	115	3/8”
2W160-10BH	69	135	3/8”
2W160-15BH	69	135	1/2”
2W200-20BH	73	142	3/4”
2W250-25BH	99	150	1”
2W350-35BH	112	186	11/4”
2W400-40BH	123	197	11/2”
2W500-50BH	168	225	2”
2W250-25FBH	135	160	法蘭4孔連接
2W350-35FBH	152	230	法蘭4孔連接
2W400-40FBH	152	240	法蘭4孔連接
2W500-50FBH	200	270	法蘭4孔連接

內部結構外形尺寸圖：

型號	2W025-06BH	2W025-08BH	2W040-10BH	2W160-10BH	2W160-15BH	2W200-20BH	2W250-25BH	2W350-35BH	2W400-40BH	2W500-50BH
使用流體	空氣、水、油、瓦斯
動作方式	直動式
型式	常閉式
流量孔鏡mm	2.5		4	16		20	25	35	40	50
CV值	0.23		0.6	4.8		7.6	12	24	29	48
接管口徑	1/8”	1/4”	3/8”	3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
使用流體沾滯度	20CTS以下
使用壓力kgf/cm2	水：0～7 空氣：0～7 油：0～5
工作溫度	-5～80℃
使用電壓范圍	±10%
本體材質	不銹鋼（SUS304）
油封材質	NBR或VITON
