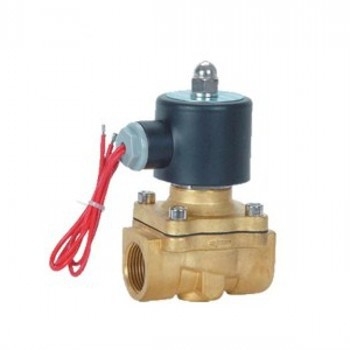

SLPM磁保持脈沖電磁閥DN15 25 32

型號	長（L）mm	高（H）mm	接管螺紋
2W025-06H	40.5	110	1/8”
2W025-08H	40.5	110	1/4”
2W040-10H	52.5	115	3/8”
2W160-10H	69	135	3/8”
2W160-15H	69	135	1/2”
2W200-20H	73	142	3/4”
2W250-25H	99	150	1”
2W350-35H	112	186	PT11/4”
2W400-40H	123	197	PT11/2”
2W500-50H	168	225	PT2”

型號	2W025-06H	2W025-08H	2W040-10H	2W160-10H	2W160-15H	2W200-20H	2W250-25H	2W350-35H	2W400-40H	2W500-50H
使用流體	空氣、水、油、瓦斯
動作方式	直動式
型式	常閉式
流量孔鏡mm	2.5		4	16		20	25	35	40	50
CV值	0.23		0.6	4.8		7.6	12	24	29	48
接管口徑	1/8”	1/4”	3/8”	3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
使用流體沾滯度	20CTS以下
使用壓力kgf/cm2	水：0～7 空氣：0～7 油：0～5
工作溫度	-5～80℃
使用電壓范圍	±10%
本體材質	鍛銅
油封材質	NBR或VITON

SLPM磁保持脈沖電磁閥DN15 25 32


本實用新型涉及一種新型防爆波閥門，包括閥體、進水法蘭、出水法蘭、閥座、閥球、支撐桿、消波室；進水法蘭和出水法蘭分別設置在閥體的左端和右端，閥體設置有排水孔，閥座設置在閥體內部靠近進水法蘭一端，位于閥座的右側設置有支撐架；支撐桿一端安裝在支撐架上，另一端與閥球固定連接；支撐桿的中部固定設置有擋板，支撐桿上套有彈簧，彈簧外套有橡膠套；位于閥體內部靠近進水法蘭一端設置有若干個錐形凸塊。本實用新型在支撐桿中部設置擋板，將彈簧設置在擋板與支撐架之間，使得閥球與閥座上的閥孔能夠完全貼合，實現完全關閉，達到完全阻擋沖擊波的作用。
SLPM磁保持脈沖電磁閥DN15 25 32
