SLE系列二位二通電磁閥

二位二通常閉型電磁閥,斷電關閉,通電打開

接管 口徑	流量 通徑 mm	CV值	壓力差（Kgf/cm2)							最大 流體 溫度	線圈 配置	功率		線圈 等級	訂貨型號 以下表中 電壓為 220VAC 50/60HZ
			最大工作壓力									VA AC220V	W DC24V
			最小 壓力	空氣 瓦斯		水、熱水液體		輕油≤20CST
				AC220V	DC24V	AC220V	DC24V	AC220V	DC24V
1/8”	2.0	0.15	0	20	20	20	15	15	10	120	D	22	13	F	SLE1DF02V1A02
	3.0	0.23	0	10	10	10	10	7	7	120	D	22	13	F	SLE1DF02V1A03
	4.0	0.44	0	7	7	7	5	5	5	120	D	22	13	F	SLE1DF02V1A04
	5.0	0.5	0	4	2.5	4	2.5	2.5	2.5	120	D	22	13	F	SLE1DF02V1A05
1/4”	2.0	0.15	0	20	20	20	15	15	10	120	D	22	13	F	SLE1DF02V1B02
	3.0	0.23	0	13	13	13	10	7	5	120	D	22	13	F	SLE1DF02V1B03
	4.0	0.44	0	7	7	7	5	5	5	120	D	22	13	F	SLE1DF02V1B04
	5.0	0.5	0	4	2.5	4	2.5	2.5	2.5	120	D	22	13	F	SLE1DF02V1B05
	6.0	0.8	0	3	3	3	1.5	2	1	120	D	22	13	F	SLE1DF02V1B06
3/8”	5.0	0.5	0	4	2.5	4	2.5	2.5	2.5	120	D	22	13	F	SLE1DF02V1C05
	6.0	0.8	0	3	3	3	1.5	2	1	120	D	22	13	F	SLE1DF02V1C06
	9.0	1.65	0	1	1	0.8	0.4	0.5	0.3	120	D	22	13	F	SLE1DF02V1C09
1/2”	5.0	0.5	0	4	2.5	4	2.5	2.5	2.5	120	D	22	13	F	SLE1DF02V1D05
	6.0	0.8	0	3	3	3	1.5	2	1	120	D	22	13	F	SLE1DF02V1D06
	9.0	1.65	0	1	1	0.8	0.4	0.5	0.3	120	D	22	13	F	SLE1DF02V1D09

線圈型式和編號	電壓	功率					所配電磁閥
		50HZ VA		60HZ VA		直流
		起動	保持	起動	保持	W
D04-3101	AC220V	55	22	55	22		SLE常閉系列
D04-3104	AC24V	45	18	45	18
D04-3106	DC24V					13
D04-3107	DC12V					13

序號	1	2	3	4	5	6	7	8	9	10
	電磁閥的種類	控制方式	線圈配置形式	線圈等級	電壓	密封材料	閥體材料類型	連接	流量通徑（mm）	并聯數
例如	SLE	1	D	F	02	N	1	A	03	N4

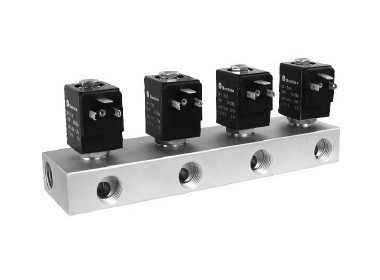

	并聯式 組合閥	代號：1：常閉	代號：     D=DIN標 準接線盒 塑封線圈     S： 德國NASS 線圈（DIN）	F= F級	代號： 02=220VAC 230VAC 50/60HZ 01=110VAC 120VAC 50/60HZ 05=24VAC   13=DC24V   其它電壓 請咨詢公司	N： NBR 橡膠 V= VITON 氟橡膠   E= EPDM 乙丙橡膠	1=銅（常規）     8=鋁	代號：A=1/8” B=1/4” C=3/8” D=1/2”	02=2.0 03=3.0 04=4.0 05=5.0 06=6.0 09=9.0	N2=2只 N3=3只 N4=4只 N5=5只	L= 指示燈         N：螺紋連接 美標NPT
