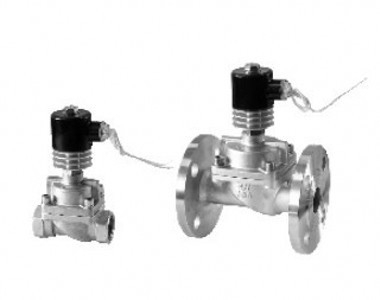

SHL二位二通型高溫不銹鋼電磁閥<常閉型>
SHL二位二通常閉型高溫不銹鋼電磁閥系列，是自動控制系統中常見的執行器件，采用先導閥、散熱器、活塞
（主閥）組合形成的結構設計；通電打開，斷電關閉；
主要應用于對蒸汽、導熱油等高溫介質在管路中的自動啟閉，從而達到系統和設備的程序控制或遠程控制等
主要技術參數
1，電源電壓：AC220V AC110V 保持功率AC：22VA（19.5W）
DC24V 功率DC:24W
電源允許波動:±10% (其它電壓可以定制)
2,線圈配置方式:標準H級金屬罩殼直接出線式(W型)
3,介質溫度:5℃～250℃(密封件Teflon+金屬)
4,工作介質:蒸汽、導熱油等(請根據響應的密封件的選配予以應用)
5,動作方式:先導式結構的電磁閥,有壓差啟動;
6,閥體材質:不銹鋼
7,安裝:按閥上介質流向所示,線圈向上,水平安裝;
型號規格表
|
連接螺紋
|
流量通徑mm
|
CV值
|
工作壓力范圍（Kgf/cm2)
|
最大溫度℃
|
外行尺寸
|
訂貨型號
以下表中電壓為
220VAC
50/60HZ
|
|
導熱油
|
蒸汽
|
|
長×寬×高
|
|
3/8”
|
15
|
4.5
|
05
|
16
|
16
|
250
|
75×52×159
|
SLA1WH02T4C15
|
|
1/2”
|
15
|
4.5
|
0.5
|
16
|
16
|
250
|
75×52×159
|
SLA1WH02T4D15
|
|
3/4”
|
20
|
8.0
|
0.5
|
16
|
16
|
250
|
85×60×171
|
SLA1WH02T4E20
|
|
1”
|
25
|
12
|
0.5
|
16
|
16
|
250
|
100×70×178
|
SLA1WH02T4G25
|
|
11/4”
|
35
|
22
|
0.5
|
16
|
16
|
250
|
120×90×198
|
SLA1WH02T4H35
|
|
11/2”
|
35
|
22
|
0.5
|
16
|
16
|
185
|
120×90×198
|
SLA1WH02T4J35
|
|
2”
|
50
|
45
|
0.5
|
16
|
16
|
250
|
150×110×220
|
SLA1WH02T4K50
|
|
法蘭4孔
|
25
|
12
|
0.5
|
16
|
16
|
250
|
見下表
|
SLA1WH02T4F25
|
|
32
|
22
|
0.5
|
16
|
16
|
250
|
SLA1WH02T4F32
|
|
40
|
22
|
0.5
|
16
|
16
|
250
|
SLA1WH02T4F40
|
|
50
|
45
|
0.5
|
16
|
16
|
250
|
SLA1WH02T4F50
|
SLH高溫電磁閥（法蘭連接數據表）
|
流量通徑
|
DN25
|
DN32
|
DN40
|
DN50
|
|
法蘭4孔
|
孔徑φ13.5孔距φ85
|
孔徑φ17.5孔距φ100
|
孔徑φ17.5孔距φ110
|
孔徑φ17.5孔距φ125
|
|
外形尺寸mm
|
長A
|
134
|
160
|
160
|
200
|
|
寬B
|
110
|
135
|
145
|
155
|
|
高C
|
215
|
230
|
235
|
250
|
電磁閥訂貨型號說明
|
序號
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
|
電磁閥的種類
|
控制方式
|
線圈配置形式
|
線圈等級
|
電壓
|
密封材料
|
閥體材料類型
|
連接方式
|
流量通徑（mm）
|
其它配置
|
|
例如
|
SLH
|
1
|
W
|
H
|
02
|
T
|
1
|
E
|
20
|
|
|
|
|
1：
代表
常閉型
|
W：
代表引線式
金屬罩
殼線圈
|
H：代表
H級高溫線圈
|
02=AC220V
01=AC110V
08=AC380
12=DC12V
13=DC24V
|
T=Teflon
|
4=SS304
不銹鋼(常規）
3=Ss316
|
C=3/8”
D=1/2”
E=3/4”
G=1”
H=11/4”
J=11/2”
K=2”
F=法蘭連接
|
15=15
20=20
25=25
35=35
40=40
50=50
25=25
32=32
40=40
50=50
|
代號：
N=NPT
連接
|
|
