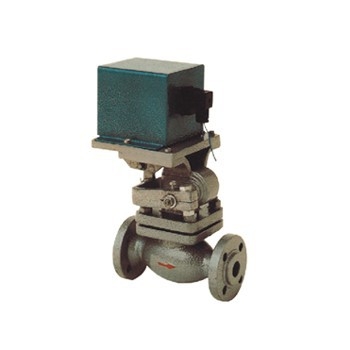

ZCZG/ZCZH高溫電磁閥

介質溫度℃	ZCZG		≤250
	ZCZH		≤400
公稱壓力 （MPa）	ZCZG		2.5
	ZCZH		4.0
工作壓差 （MPa）	ZCZG		0~2.5
	ZCZH		0~4.0
公稱通徑（mm）	10	15		20	25	32	40	50	65	80	100
功耗（VA）	170						480
電源電壓	AC220V其余規格可作特殊訂貨
額定流量系數（KV）	按JB/T7352-94規定
泄露量（ml/min）	按JB/T7352-94·F規定

DN	L	H	D	D1	D2	D3	B	f1	f2	n-d
10	160	298	90	60	41	34	14	4	2	4-φ14
15	160	298	95	65	45	39	14	4	2	4-φ14
20	200	304	105	75	55	50	16	4	2	4-φ14
25	200	304	115	85	65	57	16	4	2	4-φ14
32	200	314	140	100	78	65	18	4	2	4-φ14
40	260	460	150	110	85	75	18	4	3	4-φ18
50	300	460	165	125	100	87	20	4	3	4-φ18
65	340	433	180	145	120	109	22	4	3	8-φ18
80	380	433	200	160	135	120	22	4	3	8-φ18
100	430	461	190	190	160	149	24	4.5	3	8-φ22

ZCZGZCZH高溫電磁閥|高溫ZCZG電磁閥


本實用新型涉及一種閥門鑄造上模，它包括模組件，所述模組件包括模具本體、開設于所述模具本體上表面且向內凹陷的型腔、開設于所述模具本體兩個對應側面上的第一凹槽以及開設于所述模具本體另一側面上的第二凹槽；兩塊第一支撐板，每塊所述第一支撐板可拆卸地安裝在所述模具本體的側面上且與所述第一凹槽相對應；所述第一支撐板上表面開設有向內凹陷的支撐槽；第二支撐板，所述第二支撐板固定在所述模具本體的另一側面上，它的上表面開設有向內凹陷的對合凹槽；第三支撐板，所述第三支撐板固定在所述模具本體）的側面上且與所述第二支撐板相對設置。這樣利用模組件的多種凹槽并在凹槽處固定支撐板，這樣能夠緩沖冷熱溫差而導致的形變。
