DF（ZCS）液用電磁閥DN80 100

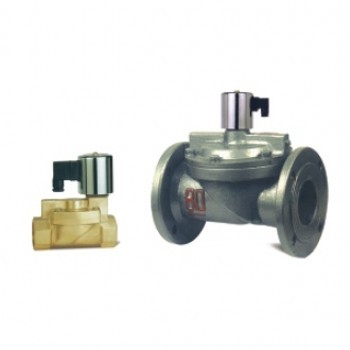

DF（ZCS）液用電磁閥
外形尺寸
|
1
|
最高工作壓力
|
0.8MPa
|
|
2
|
工作壓差
|
0.03MPa～0.8MPa（其中φ3、φ5為直動式0～0.6MPa）
|
|
3
|
環境溫度
|
-10～+50℃
|
|
4
|
介質溫度
|
0～75℃
|
|
5
|
電壓
|
AC：380V；220V； 36V/50Hz DC：12V；24V；110V；220V
|
|
6
|
絕緣等級
|
B級
|
|
7
|
功率
|
φ5～φ20 12W φ25～φ100 15W
φ125～φ150 30W
|
|
8
|
線圈溫升
|
≤80℃
|
|
9
|
電源允許波動
|
-15%～+10%
|
|
10
|
工作介質
|
液體 氣體 油 〈20CST
|
|
11
|
安裝方式
|
介質流向與電磁閥箭頭保持一致，線圈向上，允許傾斜度小于30°
|
|
12
|
響應時間
|
φ3～φ50≤1秒關≤2秒 φ65～φ150≤3秒關≤5秒
|
結構規格參數
|
型號
|
長
|
高
|
連接方式
|
材質
|
|
DF-3
|
45
|
70
|
G1/8”內螺紋
|
鍛銅
|
|
DF-5
|
48
|
82
|
G1/8”內螺紋
|
|
DF-10
|
70
|
95
|
G3/8”內螺紋
|
|
DF-15
|
90
|
105
|
G1/2”內螺紋
|
銅閥體
|
|
DF-20
|
100
|
115
|
G3/4”內螺紋
|
|
DF-25
|
120
|
135
|
G1”內螺紋
|
|
DF-32
|
135
|
145
|
G11/4”內螺紋
|
|
DF-40
|
145
|
160
|
G11/2”內螺紋
|
|
DF-50
|
180
|
180
|
G2”內螺紋
|
|
DF-40F
|
155
|
205
|
法蘭4孔φ17.5孔徑φ110孔距
|
鑄鐵閥體
|
|
DF-50F
|
200
|
220
|
法蘭4孔φ17.5孔徑φ125孔距
|
|
DF-65F
|
250
|
260
|
法蘭4孔φ17.5孔徑φ145孔距
|
|
DF-80F
|
270
|
275
|
法蘭4孔φ17.5孔徑φ160孔距
|
|
DF-100F
|
350
|
310
|
法蘭4孔φ17.5孔徑φ180孔距
|
|
DF-125F
|
400
|
380
|
法蘭4孔φ17.5孔徑φ210孔距
|
|
DF-150F
|
450
|
405
|
法蘭4孔φ22孔徑φ240孔距
|
