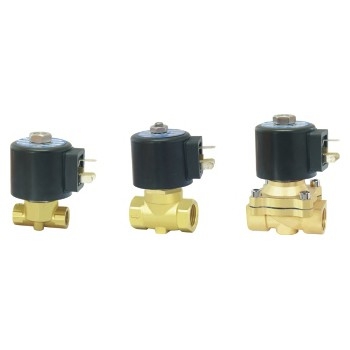

ZCM二位二通零壓差系列煤氣電磁閥

公稱通徑（mm)	3	5	6	8	10	15	20	25	32	40	50	65	80	100
CV值	0.3	0.6	0.7	1.0	1.7	4.6	7.6	12	20	28	46	75	90	160
最大工作壓力kgf/cm2	5	3	2.5	0.5	0.3	2.5			1.0			0.6
工作介質	煤氣、天然氣、常溫氣體、中性水液等
密封材料	橡膠（NBR）氟橡膠（VITON）
介質溫度	-5～+60℃
額定電壓	AC：220V 110V 36V 24V DC：24V 12V
功率	15W								30W			50W

型號規格表（微型系列直動式）〈常閉式〉

規格型號	流量通徑	連接尺寸	閥體材質
ZCM-3	3	1/8”	鍛銅
ZCM-3	3	1/4”
ZCM-5	5	1/8”
ZCM-5	5	1/4”
ZCM-5	5	3/8”
ZCM-5	5	1/2”
ZCM-6	6	3/8”
ZCM-6	6	1/2”
ZCM-8	7.5（8）	3/8”
ZCM-8	7.5（8）	1/2”
ZCM-10	10	3/8”
ZCM-10	10	1/2”

規格型號	流量通徑mm	連接尺寸	長	高	閥體材質
ZCM-15	15	1/2”	69	117	鍛銅
ZCM-20	20	3/4”	73	123
ZCM-25	25	1”	99	135
ZCM-32	32	11/4”	112	175
ZCM-40	40	11/2”	123	175
ZCM-50	50	2”	168	209
ZCM-40F	40	2-φ17.5孔徑 φ110孔距	155	210	鑄鐵
ZCM-50F	50	2-φ17.5孔徑 φ125孔距	200	240
ZCM-65F	65	2-φ17.5孔徑 φ145孔距		290
ZCM-80F	80	2-φ17.5孔徑 φ160孔距	270	310
ZCM-100F	100	2-φ17.5孔徑 φ180孔距	350	350
