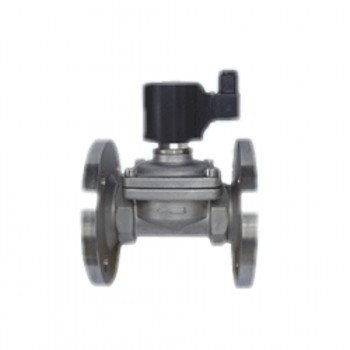

ZS不銹鋼系列二位二通零壓差電磁閥<常開型>DN50 55 60 125
ZS不銹鋼列二位二通零壓差電磁閥<常開型>
二位二通常型電磁閥,斷電打開,通電關閉

接管 口徑	流量 通徑 mm	CV值	壓力差（Kgf/cm2)							最大 流體 溫度	線圈	功率		外行尺寸 長×寬×高 A×B×H	重量KG	訂貨型號 以下表中 電壓為 220VAC 50/60HZ
			最小 壓力	最大工作壓力
				空氣 瓦斯		水、 熱水液體		輕油≤20CST			F 級	VA	W
				AC	DC	AC	DC	AC	DC		配置	AC220V	DC24V
3/8”	4.0	0.6	0	5	3	5	3	3	3	80	D	57	32	52.5×32.5×115	0.7	ZS2DF02N4C04
	4.0	0.6	0	5	3	5	3			120	D	57	32	52.5×32.5×115	0.7	ZS2DF02E4C04
	4.0	0.6	0	5	3	5	3	3	3	120	D	57	32	52.5×32.5×115	0.7	ZS2DF02V4C04
	16	4.8	0	5	3	5	3	3	3	80	D	57	32	69×57×135	1.1	ZS2DF02N4C16
	16	4.8	0	5	3	5	3			120	D	57	32	69×57×135	1.1	ZS2DF02E4C16
	16	4.8	0	5	3	5	3	3	3	120	D	57	32	69×57×135	1.1	ZS2DF02V4C16
1/2”	16	4.8	0	5	3	5	3	3	3	80	D	57	32	69×57×135	1.05	ZS2DF02N4D16
	16	4.8	0	5	3	5	3			120	D	57	32	69×57×135	1.05	ZS2DF02E4D16
	16	4.8	0	5	3	5	3	3	3	120	D	57	32	69×57×135	1.05	ZS2DF02V4D16

接管 口徑	流量 通徑 mm	CV值	壓力差（Kgf/cm2)							最大 流體 溫度	線圈	功率		外行尺寸 長×寬×高 A×B×H	重量KG	訂貨型號 以下表中電壓為 220VAC 50/60HZ
			最小 壓力	最大工作壓力
				空氣 瓦斯		水、 熱水液體		輕油≤20CST			F 級	VA	W
				AC	DC	AC	DC	AC	DC		配置	AC220V	DC24V
3/4”	20	7.6	0	5	3	5	3	3	3	80	D	57.2	32	73×57×142	1.2	ZS2DF02N4E20
	20	7.6	0	5	3	5	3			120	D	57.2	32	73×57×142	1.2	ZS2DF02E4E20
	20	7.6	0	5	3	5	3	3	3	120	D	57.2	32	73×57×142	1.2	ZS2DF02V4E20
1”	25	12	0	5	3	5	3	3	3	80	D	57.2	32	99×77.5×150	1.6	ZS2DF02N4G25
	25	12	0	5	3	5	3			120	D	57.2	32	99×77.5×150	1.6	ZS2DF02E4G25
	25	12	0	5	3	5	3	3	3	120	D	57.2	32	99×77.5×150	1.6	ZS2DF02V4G25
11/4”	32	24	0	5	3	5	3	3	3	80	D	70	40	112×86.5×180	2.6	ZS2DF02N4H32
	32	24	0	5	3	5	3			120	D	70	40	112×86.5×180	2.6	ZS2DF02E4H32
	32	24	0	5	3	5	3	3	3	120	D	70	40	112×86.5×180	2.6	ZS2DF02V4H32
11/2”	40	29	0	5	3	5	3	3	3	80	D	70	40	123×94×190	3.2	ZS2DF02N4J40
	40	29	0	5	3	5	3			120	D	70	40	123×94×190	3.2	ZS2DF02E4J40
	40	29	0	5	3	5	3	3	3	120	D	70	40	123×94×190	3.2	ZS2DF02V4J40
2”	50	48	0	5	3	5	3	3	3	80	D	70	40	168×123×216	5.2	ZS2DF02N4K50
	50	48	0	5	3	5	3			120	D	70	40	168×123×216	5.2	ZS2DF02E4K50
	50	48	0	5	3	5	3	3	3	120	D	70	40	168×123×216	5.2	ZS2DF02V4K50
法蘭4孔連接	25	12	0	5	3	5	3	3	3	80	D	70	32	140×115×180	3.05	ZS2DF02N4F25
	25	12	0	5	3	5	3			120	D	70	32	140×115×180	3.05	ZS2DF02E4F25
	25	12	0	5	3	5	3	3	3	120	D	70	32	140×115×180	3.05	ZS2DF02V4F25
	32	24	0	5	3	5	3	3	3	80	D	70	40	152×135×235	5.4	ZS2DF02N4F32
	32	24	0	5	3	5	3			120	D	70	40	152×135×235	5.4	ZS2DF02E4F32
	32	24	0	5	3	5	3	3	3	120	D	70	40	152×135×235	5.4	ZS2DF02V4F32
	40	29	0	5	3	5	3	3	3	80	D	70	40	152×145×240	6.4	ZS2DF02N4F40
	40	29	0	5	3	5	3			120	D	70	40	152×145×240	6.4	ZS2DF02E4F40
	40	29	0	5	3	5	3	3	3	120	D	70	40	152×145×240	6.4	ZS2DF02V4F40
	50	48	0	5	3	5	3	3	3	80	D	70	40	195×160×255	8.6	ZS2DF02N4F50
	50	48	0	5	3	5	3			120	D	70	40	195×160×255	8.6	ZS2DF02E4F50
	50	48	0	5	3	5	3	3	3	120	D	70	40	195×160×255	8.6	ZS2DF02V4F50
