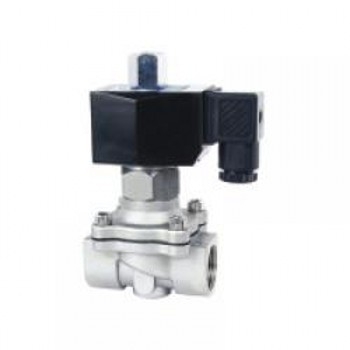

ZS不銹鋼系列二位二通零壓差電磁閥<常閉型>

二位二通常閉型電磁閥,斷電關閉,通電打開

閥體材質為銅,SS304不銹鋼,SS316不銹鋼

最大耐壓力16kgf/cm/2   環境溫度:0℃～65℃

產品為系列化生產,體積小,流量大,適用范圍廣

按閥上所標流向箭頭,可任意安裝;為增強使用壽命,最好線圈向上,水平安裝

電壓：AC220V/230V/240V/110V/24V 50/60HZ DC24V/12V +10%到-10%允許波動 DN25以下電磁閥可選配德國NASS線圈

常規備貨：AC220V/230V/240V 50/60HZ、DC24V膜片、密封件，可采用NBR、VITON、EPDM等多種，以適用不同流體的開關控制。上海奇眾閥門制造有限公司

型號規格

接管 口徑	流量 通徑 mm	CV值	壓力差（Kgf/cm2)							最大 流體 溫度	線圈	功率		外行尺寸 長×寬×高 A×B×H	重量KG	訂貨型號 以下表中 電壓為 220VAC 50/60HZ
			最小壓力	最大工作壓力
				空氣 瓦斯		水、熱 水液體		輕油			F 級	VA	W
				AC	DC	AC	DC	AC	DC		配置	AC220V	DC24V
3/8”	16	4.8	0	10	6	10	6	7	4	80	D	33	20	69×57×106	0.8	ZS1DF02N4C16
	16	4.8	0	10	6	10	6			120	D	33	20	69×57×106	0.8	ZS1DF02E4C16
	16	4.8	0	10	6	10	6	7	4	120	D	33	20	69×57×106	0.8	ZS1DF02V4C16
	16	4.8	0			3	3			120	D	33	20	69×57×106	0.8	ZS1DF02G4C16
1/2”	16	4.8	0	10	6	10	6	7	4	80	D	33	20	69×57×106	0.85	ZS1DF02N4D16
	16	4.8	0	10	6	10	6			120	D	33	20	69×57×106	0.85	ZS1DF02E4D16
	16	4.8	0	10	6	10	6	7	4	120	D	33	20	69×57×106	0.85	ZS1DF02V4D16
	16	4.8	0			3	3			120	D	33	20	69×57×106	0.85	ZS1DF02G4D16
3/4”	20	7.6	0	10	6	10	6	7	4	80	D	33	20	73×57×114	1.1	ZS1DF02N4E20
	20	7.6	0	10	6	10	6			120	D	33	20	73×57×114	1.1	ZS1DF02E4E20
	20	7.6	0	10	6	10	6	7	4	120	D	33	20	73×57×114	1.1	ZS1DF02V4E20
	20	7.6	0			3	3			120	D	33	20	73×57×114	1.1	ZS1DF02G4E20
1”	25	12	0	10	6	10	6	7	4	80	D	33	20	99×77×121	1.45	ZS1DF02N4G25
	25	12	0	10	6	10	6			120	D	33	20	99×77×121	1.45	ZS1DF02E4G25
	25	12	0	10	6	10	6	7	4	120	D	33	20	99×77×121	1.45	ZS1DF02V4G25
	25	12	0	10	6	3	3			120	D	33	20	99×77×121	1.45	ZS1DF02G4G25
11/4”	32	24	0	10	6	10	6	7	4	80	D	70	40	112×86.5×150	2.3	ZS1DF02N4H32
	32	24	0	10	6	10				120	D	70	40	112×86.5×150	2.3	ZS1DF02E4H32
	32	24	0	10	6	10	6	7	7	120	D	70	40	112×86.5×150	2.3	ZS1DF02V4H32
11/2”	40	29	0	10	6	10	6	7	4	80	D	70	40	123×94×160	2.9	ZS1DF02N4J40
	40	29	0	10	6	10				120	D	70	40	123×94×160	2.9	ZS1DF02E4J40
	40	29	0	10	6	10	6	7	7	120	D	70	40	123×94×160	2.9	ZS1DF02V4J40
2”	50	48	0	10	6	10	6	7	4	80	D	70	40	168×123×183	4.8	ZS1DF02N4K50
	50	48	0	10		10	6			120	D	70	40	168×123×183	4.8	ZS1DF02E4K50
	50	48	0	10	6	10	6	7	4	120	D	70	40	168×123×183	4.8	ZS1DF02V4K50
法蘭4孔連接	25	12	0	10	6	10	6	7	4	80	D	33	20	140×115×160	2.9	ZS1DF02N4F25
	25	12	0	10	6	10				120	D	33	20	140×115×160	2.9	ZS1DF02E4F25
	25	12	0	10	6	10	6	7	4	120	D	33	20	140×115×160	2.9	ZS1DF02V4F25
	32	24	0	10	6	10	6	7	4	80	D	70	40	152×135×215	5.1	ZS1DF02N4F32
	32	24	0	10	6	10				120	D	70	40	152×135×215	5.1	ZS1DF02E4F32
	32	24	0	10	6	10	6	7	4	120	D	70	40	152×135×215	5.1	ZS1DF02V4F32
	40	29	0	10	6	10	6	7		80	D	70	40	152×145×215	6.1	ZS1DF02N4F40
	40	29	0	10	6	10				120	D	70	40	152×145×215	6.1	ZS1DF02E4F40
	40	29	0	10	6	10	6	7		120	D	70	40	152×145×215	6.1	ZS1DF02V4F40
	50	48	0	10	6	10	6	7	4	80	D	70	40	195×160×220	8.2	ZS1DF02N4F50
	50	48	0	10	6	10	6			120	D	70	40	195×160×220	8.2	ZS1DF02E4F50
	50	48	0	10	6	10	6	7	4	120	D	70	40	195×160×220	8.2	ZS1DF02V4F50
