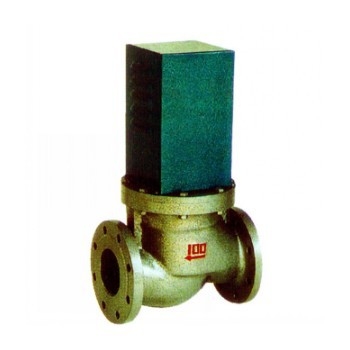

ZCM系列煤氣電磁閥 產品用途

ZCM系列煤氣電磁閥是適用于城市煤氣、液化石油氣、天然氣等多重燃氣為加熱燃燒介質的二位通斷切換管路

，進行溫度自動控制的執行機構。它廣泛應用于紡織業、印刷業的煤氣熱定型和玻璃、燈泡業的窯爐加熱

及其它行業的燃氣加熱自控系統。

ZCM系列煤氣電磁閥技術參數     產品結構：直動式（口徑100以上，二次開閥）     工作介質：煤氣、天然氣、液化石油氣等無腐蝕性氣體     介質溫度：≤60℃     工作壓差：0~0.04Mpa     電源電壓：AC220VA其作規則可作特殊訂貨     使用電壓：按JB/T7352-94規定     泄漏量：按JB/T7352-94規定     額定流量系數：按JB/T7352-94·F規定

安裝尺寸

公稱通徑DN 內螺紋連接 法蘭連接 外形尺寸 內螺紋 外形尺寸   H L G H L D D1 D2 b f n-d 15 148 92 1/2                 20 148 92 3/4                 25 148 110 1                 32 182 120 1 1/4                 40 182 140 1 1/2                 50 192 162 2                 65       324 250 185 145 118 20 3 4-φ18 80       335 270 200 160 132 20 3 4-φ18 100       475 320 220 180 156 22 3 4-φ18 125       516 360 250 210 184 22 3 4-φ18 150       540 400 285 240 211 24 3 4-φ22 200       540 600 340 295 266 24 3 4-φ22 250       610 750 395 350 319 26 3 4-φ22 300       640 850 445 400 370 26 4 4-φ22
