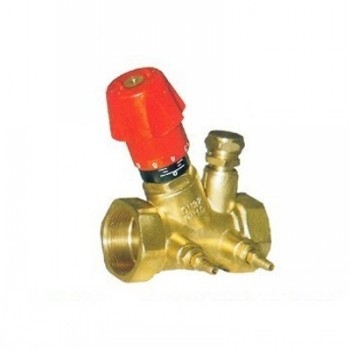

WM-Static銅內螺紋平衡閥

WM-Static平衡閥系列是一種具有特殊功能的調節型閥門，具有良好的流量特性，能夠合理地分配流量，實現流量定量，可以有效地解決供熱(空調)系統中存在的室溫冷熱不均問題。由于該閥門設有開啟度指示、開度鎖定裝置及用于流量測定的總水量控制在合理的范圍內，從而克服了“大流量，小溫差”的不合理現象。該產品是供熱系統中的理想產品。WM-Static平衡閥系列既可安裝在供水管上，也可以安裝在回水管上，一般我們建議安裝在回水管上，尤其對于高溫環路，為方便調試，更要裝在回水管上，安裝了平衡閥的供(回)水管不必再設截止閥。

技術規范：公稱壓力：1.6MPa 工作介質：冷熱水、燃氣、油等
工作溫度：T≤110℃ 螺紋標準：55°英制管螺紋

結構與說明：

1、采用了新型的“O”形圈密封結構，既保證了密封的良好，無滲透現象，也使調節閥門時手柄旋轉輕便自如；
2、采用傾斜式閥心和閥桿，使閥內流體比垂直式閥心和閥桿更流暢，性能更優良；
3、閥桿采用螺桿套筒式結構，增大閥門開度，閥桿不升高，因此大大減小了安裝空間；
4、采用數碼方式顯示閥門開度，使開度指示更加精確、直觀、清晰；
5、閥體結構經計算機模擬設計，既保證了閥體強度，也使閥門總體重減輕近30%，便于安裝、搬運；
6、平衡閥閥體采用熱鍛工藝成型，顯著提高機械性能，表面平整光潔，外形精致美觀；
7、閥芯、閥桿、鎖定桿、為關鍵零部件全部采用黃銅制造，顯著提高機械性能和使用壽命。
