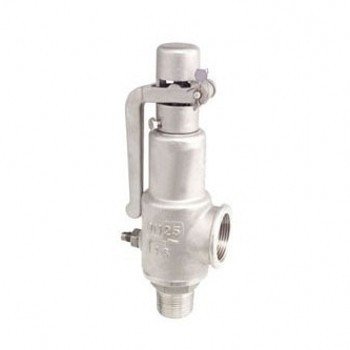

A28H彈簧全啟式外螺紋安全閥

概述

A28H彈簧外螺紋全啟式安全閥適用于工作溫度≤200℃的空氣、蒸汽、水、氮氫混合氣等介質的設備或管路上，A28Y-P/10R8適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。


主要零部件材料

NO.	零件名稱	A28H材料	A28Y-P材料	A28Y-R8材料
1	閥體	HT200	ZG1Cr18Ni9Ti	CF8M
2	閥座	35	ZG1Cr18Ni9Ti	CF8M
3	調節圈	2Cr13	1Cr18Ni9Ti	316
4	閥瓣	2Cr13	1Cr18Ni9Ti	316
5	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
6	閥桿	2Cr13	2Cr13	316
7	調整螺桿	45	2Cr13	316
8	保護罩	ZG200-400	ZG200-400	CF8M
9	密封面材料	堆焊D507	堆焊Co基硬質合金

外形尺寸和連接尺寸

公稱通徑	尺寸
	do	Rc	G	L	L1	H
15	10	1/2"	3/4"	37	62	189
20	12	3/4"	1"	40	65	196
25	15	1"	11/4"	45	72	277
32	20	11/4"	11/2"	55	85	312
40	25	11/2"	2"	67	100	322
50	32	2"	21/2"	76	112	348
65	40	21/2"	3"	110	135	370
80	60	3"	4"	110	145	410
