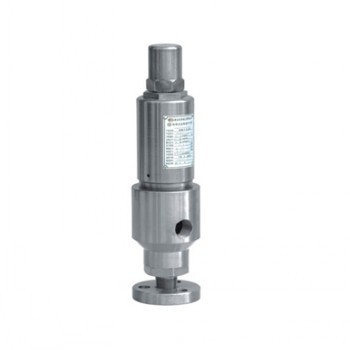

AY42H安全溢流閥DN65 DN80

AY42H安全溢流閥 AY42H、YA802Y型安全溢流閥可用于高壓注水泵站的管路上，作為超壓保護裝置。安全溢流閥，屬于壓力控制閥。它所要解決的技術問題是既能克服通常直動式結構的閥在大流量或高壓力場合受彈簧及閥結構尺寸所限、難以使用及卸流流量對調壓偏差影響大的缺點，又能克服先導式結構的閥反應速度慢、制造成本高、使用可靠性差的缺點；同時能減輕上述兩種結構閥在開啟、關閉時的溢流特性曲線重復性差、粘滯現象嚴重等狀況，減小閥的壓力不靈敏區。解決上述技術問題的技術方案是在由閥體（１）、閥芯（２）、彈簧（４）和閥蓋（７）構成的安全溢流閥中，閥芯將閥體內腔分隔為高壓腔（８）和低壓腔（９），其特征是在高壓腔與低壓腔之間設有中間腔（１０），該中間腔分別與高壓腔和低壓腔相通。

主要性能規范 型號 公稱壓力 開啟壓力分級 工作溫度（℃） 適用介質 AY42H-160 YA802Y-160 16.0 6.3～16.0 200 水、油品等 AY42H-250 YA802Y-250 25.0 10.0～25.0 AY42H-400 YA802Y-400 YA802Y-600 40.0-60.0 20.0～60.0 主要零部件材料 NO. 零件名稱 材料 1 閥體 碳鋼 2 閥座 不銹鋼 3 閥瓣 不銹鋼 4 閥蓋 焊接件 5 彈簧 50CrVA 外形尺寸和連接尺寸 型號 公稱通徑 尺寸 Rc ZG L L1 ≈H YA802Y-600 15 1/2" 1/2" 52 90 250 25 1" 1" 52 113 275 40 11/2" 11/2" 52 157 336 型號 公稱通徑 尺寸 D D1 K M Z-?d b L L1 Rc ≈H AY42H-160 AY42H-250 AY42H-400 15 135 95 25 M48×2 4-22 25 65 140 1/2" 329 25 165 115 30 M52×2 6-26 28 80 150 1" 447 25 200 145 38 M80×3 6-29 40 90 180 11/2" 485 32 225 170 42 M100×3 6-33 50 100 200 21/2" 570

AY42H安全溢流閥DN65 DN80


本實用新型涉及一種新型防爆波閥門，包括閥體、進水法蘭、出水法蘭、閥座、閥球、支撐桿、消波室；進水法蘭和出水法蘭分別設置在閥體的左端和右端，閥體設置有排水孔，閥座設置在閥體內部靠近進水法蘭一端，位于閥座的右側設置有支撐架；支撐桿一端安裝在支撐架上，另一端與閥球固定連接；支撐桿的中部固定設置有擋板，支撐桿上套有彈簧，彈簧外套有橡膠套；位于閥體內部靠近進水法蘭一端設置有若干個錐形凸塊。本實用新型在支撐桿中部設置擋板，將彈簧設置在擋板與支撐架之間，使得閥球與閥座上的閥孔能夠完全貼合，實現完全關閉，達到完全阻擋沖擊波的作用。
