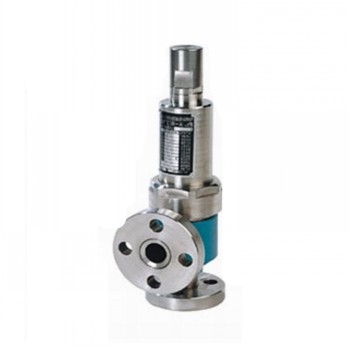

A41Y-160,320彈簧微啟封閉式高壓安全閥

產品詳細資料：    A41Y-160、320型適用于工作溫度≤200℃空氣、氮氫混合氣、水等介質的設備和管路上。A41Y-160P/320P、A41Y-160R/320R型適用于工作溫度≤200℃有腐蝕性的氣體或液體介質的設備和管路上，作為超壓保護裝置。     連接法蘭按JB/T2769-92的標準。

主要零部件材料 NO 零件名稱 A41Y-160材料 A41Y-160P材料 A41Y-160R材料 1 法蘭 35/35CrMoA 2Cr13 1Cr18Ni9Ti 2 閥座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 3 閥體 35/40 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 4 閥瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 5 導向套 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 6 彈簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料 7 閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 8 閥蓋 ZG230-450 1Cr18Ni9Ti 1Cr18Ni9Ti 9 調整螺桿 45 2Cr13 2Cr13 10 閥帽 ZG200-400 1Cr18Ni9Ti 1Cr18Ni9Ti 閥座、閥瓣密封面 堆焊Co基硬質合金 外形尺寸和連接尺寸 型號 公稱 通徑 do d M D K Z-?d b d1 M1 D1 K1 Z1-?d1 b1 L L1 ≈H A41Y-160 (單法蘭) 15 8 20 M24×2 95 60 3-18 20 / M33×2 36 / / / 50 80 85 20 10 25 M27×2 95 60 3-18 20 / M33×2 48 / / / 50 80 85 25 12 28 M33×2 105 68 3-18 20 / M33×2 48 / / / 50 80 85 A41Y-160 10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261 15 8 20 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261 20 10 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261 25 12 28 M33×2 105 68 3-18 20 50 M64×3 165 115 6-26 32 130 135 285 32 12.14.16 37 M42×2 115 80 4-18 22 50 M64×3 165 115 6-26 32 130 135 285 40 20 47 M52×2 165 115 6-26 28 65 M80×3 200 145 6-29 40 165 165 350 50 25 58 M64×3 165 115 6-26 32 80 M100×3 225 170 6-33 80 165 165 380 A41Y-320 10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261 15 8 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261 20 10 30 M36×2 110 75 3-18 20 29 M42×2 115 80 4-18 22 95 100 261 25 12 35 M42×2 115 80 4-18 22 50 M64×3 165 115 6-26 32 130 135 285 32 12.14.16 41 M48×2 135 95 4-22 25 50 M64×3 165 115 6-26 32 130 135 285 40 20 58 M64×2 165 115 6-26 32 65 M80×3 200 145 6-29 40 165 115 350 50 25 70 M80×2 200 145 6-29 40 80 M100×3 225 170 6-33 50 165 165 380
