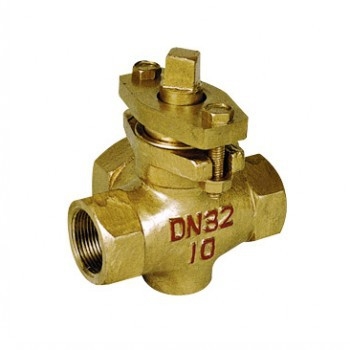

X14W-10T三通內螺紋銅旋塞閥

主要性能規范

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體	密封
X14W-1.0T	1.0	1.5	1.1	水、蒸汽、油品	≤100

主要尺寸

公稱通徑 DN（mm）	管螺紋 G	尺寸（mm）
		H	L	h	□S
15	1/2	117	85	30	12
20	3/4	126	90	34	16
25	1	160	110	42	18
32	11/4	176	130	48	18
40	11/2	210	150	64	26
50	2	238	170	76	28
65	21/2	250	220	80	30
80	3	340	250	115	38
100	4	350	300	125	42

主要材質

零件名稱	閥體	塞子	填料壓蓋	填料
X14W-1.0T	鑄銅	鑄銅	鑄銅	油浸石棉盤根 柔性石墨

X14W-10T三通內螺紋銅旋塞閥|內螺紋旋塞閥|三通旋塞閥


本實用新型涉及一種新型防爆波閥門，包括閥體、進水法蘭、出水法蘭、閥座、閥球、支撐桿、消波室；進水法蘭和出水法蘭分別設置在閥體的左端和右端，閥體設置有排水孔，閥座設置在閥體內部靠近進水法蘭一端，位于閥座的右側設置有支撐架；支撐桿一端安裝在支撐架上，另一端與閥球固定連接；支撐桿的中部固定設置有擋板，支撐桿上套有彈簧，彈簧外套有橡膠套；位于閥體內部靠近進水法蘭一端設置有若干個錐形凸塊。本實用新型在支撐桿中部設置擋板，將彈簧設置在擋板與支撐架之間，使得閥球與閥座上的閥孔能夠完全貼合，實現完全關閉，達到完全阻擋沖擊波的作用。
