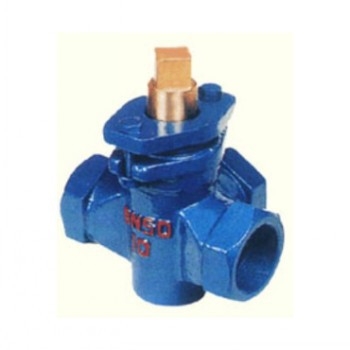

X14T三通銅芯內螺紋旋塞閥

主要性能規范

型號	公稱壓力 PN（Mpa）	試驗壓力PS（Mpa）		適用介質	工作溫度（℃）
		殼體	密封
X14T-1.0	1.0	1.5	1.1	水、蒸汽、油品	≤100

主要尺寸

公稱通徑 DN（mm）	管螺紋 G	尺寸（mm）
		H	L	h	□S
15	1/2	117	85	30	12
20	3/4	126	90	34	16
25	1	160	110	42	18
32	11/4	176	130	48	18
40	11/2	210	150	64	26
50	2	238	170	76	28
65	21/2	250	220	80	30
80	3	340	250	115	38
100	4	350	300	125	42

主要材料

零件名稱	閥體	塞子	填料壓蓋	填料
X14T-1.0	鑄鐵	鑄銅	鑄鐵	油浸石棉盤根 柔性石墨
