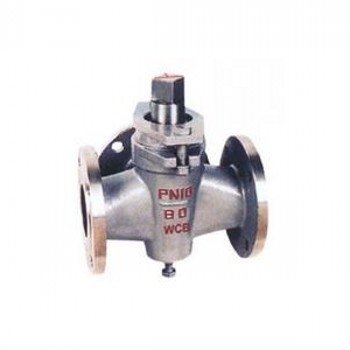

X44W-10C三通鑄鋼旋塞閥

主要性能規 型號 公稱壓力 PN（MPa） 試驗壓力PS（MPa） 適用介質 工作溫度（℃） 殼體 密封 X44W-1.0C 1.0 1.5 1.1 煤氣、油品 ≤200 主要尺寸 公稱壓力 PN（MPa） 公稱通徑 DN（mm） 尺寸（mm） L D D1 D2 z-φd □s h H 1.0 25 145 115 85 56 4╳φ14 17 38 133 32 170 135 100 78 4╳φ18 18 45 152 40 180 145 110 85 4╳φ18 24 55 212 50 200 160 125 100 4╳φ18 28 74 260 65 220 180 145 120 4╳φ18 32 82 295 80 250 195 160 135 4╳φ18 40 95 327 100 300 215 180 155 8╳φ18 45 135 425 125 350 245 210 185 8╳φ18 54 154 482 150 400 280 240 210 8╳φ23 62 172 512 200 450 335 295 265 8╳φ23 75 195 605 250 530 390 350 320 8╳φ23 85 230 660 300 580 440 400 368 8╳φ23 100 263 760 主要材料 零件名稱 閥體 塞子 填料壓蓋 填料 X44W-1.0C 鑄鋼 鑄鋼 鑄鋼 柔性石墨 油浸石棉盤根

X44W-10C三通鑄鋼旋塞閥|鑄鋼旋塞閥|三通旋塞閥


本發明涉及一種具有金屬增強的石墨閥門的制造方法，包括閥桿1、球體門2、石墨閥體3和閥外增強金屬殼體4，球體門2的外壁和液體通道為石墨，球體門2的受力部分通過在石墨球體內澆鑄金屬的方法進行制造，對整個球體門2再通過機械加工完成球體門2的制造。利用石墨閥體3作為內膜通過外膜金屬制造成閥外增強金屬殼體4，由石墨閥體3與閥外增強金屬殼體4組成整個閥體。其他需要防腐的石墨閥門配件的制造方法與本石墨閥體的制造方法相同。本發明可操作性強，適合大、中、小型復雜閥門及配件的加工，使閥門具有更好的氣密性、重防腐性和承壓性。本發明是一種真正意義上的石墨防腐閥門。
