V230W自力式溫度調節閥

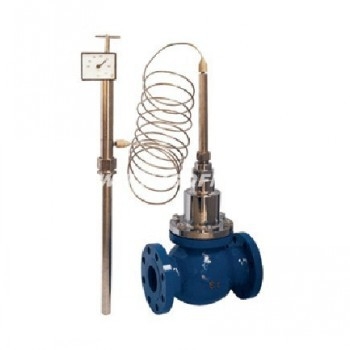

V230W01/02型自力式溫度調節閥主要由控制閥及溫控器組成，是一種無需外來能源而依靠被控介質自身的溫度變化進行自動調節的節能產品。主要適用于非腐蝕性氣體、蒸汽、熱水、油等介質的各種換熱器中的溫度自動控制，廣泛應用在城市供熱、供暖系統及石化、印染、制藥、鍋爐等工業部門。
  本系列產品由公稱壓力PN16、40，公稱通徑15～200mm，溫度調節范圍從0到270℃，多種多樣的品種可供選擇。

主要零件材料

 閥 體：ZG230—450、ZGCr18Ni12MoTi、ZG1Cr18Nli9Ti
 閥 座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
 閥 芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
 波紋管套：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
 平衡波紋管：1Cr18Ni9Ti
 溫 包：H62、1Cr18Ni9Ti
 毛細管：H62、1Cr18Ni9Ti
 接 頭：35、1Cr18Ni9Ti

主要技術參數

公稱通徑D（mm）			15	20	25	32	40	50	65	80	100	125	150	200
公稱壓力PN（MPa）			1.6、4.0
額定流量  系數Kv	單座		5	7	11	20	30	48	75	120	190	300	480	760
	雙座				12	22	33	53	83	132	209	330	528	836
	套筒				11	20	30	48	75	120	190	300	480	760
額定行程L（mm）			6			8	10	14		20				35
允許最大壓差（MPa）			1.6								1.5		0.5
溫度調節范圍（℃）			0～70、50～120、100～170、150～220、200～270
調節精度（%）			±5
允許超載值（℃）			分別為上述溫度調節范圍上限加50
使用環境溫度（℃）			-40～+80
安裝接頭			G1"
毛細管長度（m）			3、5、8
允許泄漏量	硬密封(1/h)		雙座、套筒：5×10-3×閥額定容量（Ⅱ級）、單座：10-4×閥額定容量（Ⅳ級)
	軟密封(m1/min)		0.15	0.15	0.15	0.30	0.30	0.45	0.60	0.90	1.70	4.0	4.0
