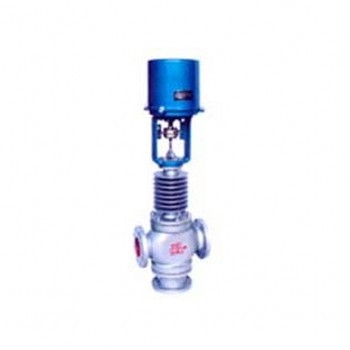

ZDLQ電子式電動三通合流、分流調節閥

  ZDLQ、ZDLX型電子式電動三通合流、分流調節閥采用圓筒型薄壁窗口形閥芯導向。配用9610L系列電子式直行程電動執行機構，接受0～10或4～20mA.DC信號驅動閥門啟閉。其中三通合流調工閥用于將兩種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。
   本系列產品公稱通徑由25mm至300mm，公稱壓力有1.6、4.0、6.4MPa,適用流體溫度由-60℃至450℃，控制信號為0～10或4～20mA.DC。配用不同的閥蓋可分為普通型和散熱型兩種。

公稱通徑DN（mm）		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數 Kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1280
	分流						85	135	210	340	535	800	1280
額定行程L（mm）		16		25		40			60			100
固有流量特性		直線、拋物線
工作溫度（℃）		普通型：鑄鐵：-20～200、鑄鋼：-40～250、鑄不銹鋼：-60～250         散熱型：鑄鋼：-40～450、鑄不銹鋼：-60～450
介質溫度（℃）		200以下（對合流閥而言）
固有可調比R		30：1
公稱壓力PN（MPa）		1.6、4.0、6.4
允許泄漏量		硬密封：Ⅳ級、軟密封：Ⅵ級
作用方式		故障時：全關、全開、自鎖位
信號范圍（mA.DC）		0～10、4～20
電源電壓		220V、50Hz
