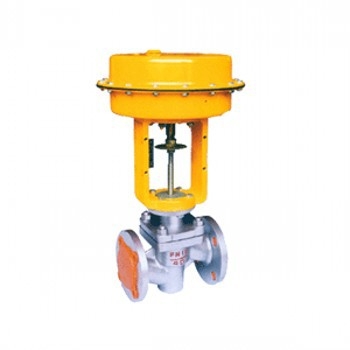

AJHF襯氟塑波紋管調節閥    AJHF襯氟塑波紋管調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件都襯F46的防腐材料，閥內裝有波紋管組件，閥芯頂端與聚四氟乙烯的波紋管上端密封，波紋管下端與閥體、上閥蓋、支座用螺栓螺母密封連接，這樣，波紋管把介質與外界隔絕，保證閥芯上下動作靈活。該閥幾乎能抗所有化學介質的腐蝕，密封性優良，一旦波紋管損壞，調節閥填料可起第二首保護性密封，故適用于劇毒、強腐蝕、易揮發、易滲透介質的調節切斷控制。 主要零件材料 閥   體：ZG230-450襯F46（FEP） 不銹鋼襯F46（FEP） 閥座、閥芯：F46、哈氏合金、A蒙乃爾合金 波 紋 管：F46（FEP）、*哈氏合金 填   料：F4。柔性石墨 膜   蓋：SPHC鋼板 彈   簧：60Si2Mn 主要技術參數

公稱通徑mm G3/4″ 20 25 32 40 50 65 80 100 125 150 200 閥座直徑mm 3 4 5 6 7 8 10 15 20 26 32 40 50 65 80 100 125 150 200 額定流量系數Kv 0.08 0.12 0.2 0.32 0.5 0.8 1.2 3.2 5 8 12 20 32 50 80 120 200 280 450 公稱壓力MPa 1.0             1.6 流量特征 直線 直線；等百分比 有效面積cm2 280 400 630 1000 行程mm 10 16 25 40 60 彈簧范圍KP 20～100；40～200；80～240；段幅：20～60；60～100 可調比 R=30:1 介質溫度°C -20～+150 基本誤差% 帶定位 ±2.0 不帶定位 ±10 回差% ±1.5 ±8 死區% ±1.5 ±6 始終點偏差% ±2.0 ±10 額定行程偏差% ±2.5 允許泄漏量L/h 10-5X閥額定容量 *本產品性能標貫徹GB/T4213-92 外形尺寸 公稱通徑DN G3/4″ 20 25 32 40 50 65 80 100 125 150 200 L 120 180 185 200 220 250 275 300 350 425 460 560 H1 453 460 517 529 594 624 824 834 848 902 920 1020 H2 50 65 70 80 79 85 100 114 162 200 240 300 A 282 360 470
