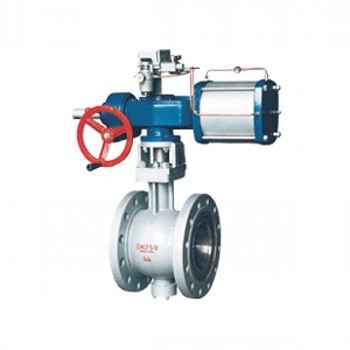

ZSSV氣動V型活塞式調節球閥DN150 DN125

ZSSV氣動V型活塞式調節球閥   ZSSV氣動V型活塞式調節球閥（簡稱調節球閥），是一種旋轉型調節球閥，為氣動單元組合儀表中的執行單元，一般與電氣閥門定痊器或氣動閥門定WEI器組合使用。閥芯開有V型切口，與閥座相對轉動產生剪切力，防止卡死。特別適用于泥漿和含有纖維介質，以及含有微小固體懸浮物介質的調節。因而廣泛應用于石油、化工、制藥、冶金、輕紡、造紙、污水處理等生產部門的氣體、蒸汽、液體輸送管道中介質流量調節，以達到生產過程按控制要求。    本系列產品公稱壓力等級有PN16、64，公稱通徑范圍從25mm至 300mm ,允許泄漏量等級有Ⅳ級和Ⅵ級。 主要零件材料  閥體、  閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti   閥     桿：0Cr17Ni12Mo2、0Cr17Ni14Cu4Nb   閥     板：ZG1Cr18Ni9、C0Cr18Ni12Mo2Ti   閥桿（板）軸承：0Cr17Ni12Mo2   閥     芯：增強聚四氟乙烯、司鈦萊合金堆焊   閥座（密封環）：聚四氟乙烯（增強）、1Cr18Ni9Ti、Cr18Ni12Mo2Ti   壓     圈：0Cr17Ni12Mo2   填     料：聚四氟乙烯、石墨   閥 座 托 架 ：0Cr17Ni12Mo2   墊     環：氟橡膠0形圈 主要技術參數

公稱通徑D（mm）	25	32	40	50	65	80	100	125	150	200	300
額定流量系數kv	22	36	58	82	145	200	355	554	798	1418	3900
公稱壓力PN（MPa）	1.6、4.0、6.4
流量特性	近似等百分比
閥板轉角（度）	0°±4至90° ±4°（可調）
操作壓力（MPa）	雙作用0.2～1.0、單作用0.3—1.0
適用工作溫度（℃）	軟密封：-40～180、硬密封：-60～450
允許壓差（MPa）	為公稱壓力值							4.0		2.0
允許泄漏量等級	軟密封Ⅵ級、硬密封Ⅳ級
動作時間（S）	0.5～7
執行機構輸出力矩(Nm)	5.9～5169
