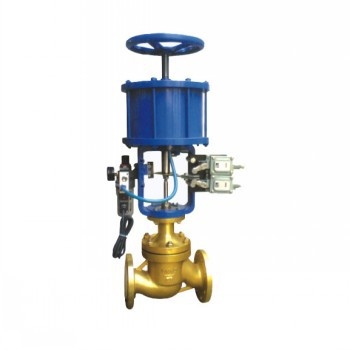

ZSPQ氣動活塞切斷閥    ZSPQ型氣動活塞切斷閥由切斷機構與氣動活塞執行機構組成。切斷機構采用直通單座形式，DN20閥芯為頂部導向，DN25～300閥芯為雙導向，具有結構簡單、操作方便、使用可靠、快速開閉等特點。主要應用于無雜質、無顆粒的液體、氣體介質，要求快速嚴密關閉，快速放空的自動控制系統中。 主要零件材料   閥體、閥蓋：ZG230-450；ZG1Cr18Ni9Ti；ZG1Cr18Ni12Mo2Ti   閥桿、閥芯：1Cr18Ni9   密封填料：V型聚四氯乙烯   O型密封圈：耐油橡膠   壓縮彈簧：60Si2Mn   密封墊：1Cr18Ni9夾石棉板   蝸桿：45   推桿：2Cr13

主要技術參數

公稱通徑DN(mm) 50 25 32 40 50 65 80 100 125 150 200 250 300 閥座直徑 26 43 43 52 62 79 94 115 140 166 216 267 317 額定流量系數Kv 6.5 10 15 25 40 65 100 150 260 350 540 760 1178 公稱壓力(MPa) 4.0 行程mm 16 25 40 60 100 介質溫度°C -60～150(常溫)；-60～450（中溫）；-60～550（高溫）；-250～-60（低溫） 流量特性 兩位快開式 配執行機構 ZSD-2 ZSD-3 ZSD-5 ZSD-7 ZSD-9 泄漏量滴/min 軟密封 0 硬密封 1 3 5 7 9 切斷時間S 1～2 2～4 4～7 額定行程偏差% +10 可配附件：電磁閥、回訊器（或行程開關）、氣源三聯件（或空氣過濾減壓器）。 外形尺寸                                            單位：mm 公稱通徑 20 25 32 40 50 65 80 100 125 150 200 250 300 法蘭距離（L） 185 190 210 230 255 285 310 355 425 460 560 655 735 H 常溫型 662 732 744 885 915 1131 1147 1155 1588 1608 1658 1850 2130 中溫型 813 883 895 1036 1066 1296 1310 1318 1803 1823 1874   高溫型 1018 1088 1100 1242 1272 1550 1558 1566 2028 2048 2094   低溫型 -100°C 1127 1181 1193 1310 1335 1554 1565 1569 1942 1952 1982   -150°C 1327 1381 1393 1510 1535 1754 1765 1769 2142 2152 2182   -200°C 1572 1581 1593 1710 1735 1954 1965 1769 2342 2352 2382   H1 常溫型 447 570 706 1022 1300 中溫型 447 570 706 1022   高溫型 447 570 649 872   低溫型 -100°C 500 500 500 500 500 600 600 600 700 700 700   -150°C 700 700 700 700 700 800 800 800 900 900 900   -200°C 900 900 900 900 900 1000 1000 1000 1100 1100 1100   H2 53 112 118 129 144 178 191 195 245 255 290 380 436 H3 222 280 378 法蘭標準 GB:1.6、2.5、4.0、6.4MPa   ANSI:150、300、600Lb   JIS:10K、20K、30K
