ZHYO氣動罐底調節閥
|

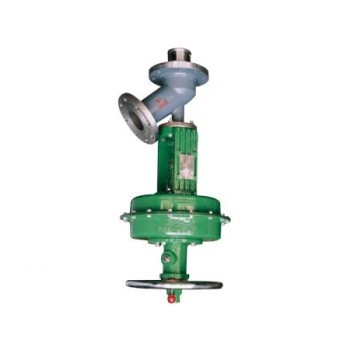

ZHYO罐底調節閥是一種特殊結構形式的單座調節閥,閥體成Y形,閥體流路流暢,流量大,壓降損失小,閥座泄漏量符合ANSIB1G.104標準,調節閥配用HA多彈簧式薄膜執行機構,其結構緊湊;輸出力大,該閥最適宜控制容易沉積或含有顆粒的液體。
主要技術參數
閥體：ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2
閥芯：0Cr18Ni12Mo2、司鈦萊合金堆焊
閥座：聚四氟乙烯
閥桿、推桿：2Cr13、1Cr18Ni9Ti
波紋膜片：橡膠夾增強絳綸織物
膜蓋：A3
彈簧：60Si2Mn
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
主要技術參數及性能
|
|
公稱通徑DN(mm)
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
|
閥座直徑(mm)
|
40
|
50
|
80
|
80
|
100
|
150
|
200
|
|
額定流量系數Kv
|
14
|
35
|
55
|
95
|
135
|
220
|
720
|
|
額定行程(mm)
|
25
|
40
|
50
|
75
|
|
信號范圍Pr(KPa)
|
20～100、40～200、80～240、段幅：20～60、60～100
|
|
氣源壓力Ps(MPa)
|
0.14～0.4
|
|
固有流量特性
|
快開
|
|
允許泄漏量
|
硬閥座：10-4×閥額定容量、軟閥座：10-7×閥額定容量
|
|
公稱壓力PN(MPa)
|
1.6、4.0、6.4
|
|
工作溫度t(°C)
|
常溫型
|
-20～200、-40～250、-60～250
|
|
散熱型
|
-40～450、-60～450
|
|
高溫型
|
450～560
|
|
低溫型
|
-60～100、-100～-200、-200～-250
|
*本產品性能指標貫徹GB/T4213-92
外形尺寸
圖A 單位：mm
|
公稱通徑
|
φD
|
H
|
H1
|
H2
|
H3
|
φK
|
T
|
L
|
|
DN50×80
|
94
|
753
|
47
|
51
|
50
|
250
|
363
|
170
|
|
DN65×80
|
94
|
795
|
47
|
51
|
68
|
350
|
363
|
200
|
|
DN100×150
|
210
|
1052
|
39
|
78
|
90
|
470
|
520
|
330
|
圖B 單位：mm
|
公稱通徑
|
φD
|
H
|
H1
|
H2
|
H3
|
L
|
φK
|
T
|
|
DN50×80
|
81
|
753
|
47
|
51
|
50
|
170
|
350
|
363
|
|
DN65×80
|
77
|
795
|
47
|
51
|
68
|
200
|
350
|
363
|
|
DN80×100
|
179
|
980
|
60
|
64.5
|
67
|
230
|
470
|
520
|
|
DN150×200
|
210
|
1052
|
39
|
78
|
90
|
330
|
470
|
520
|
圖C 單位：mm
|
公稱通徑
|
φD
|
H
|
H1
|
H2
|
H3
|
L
|
φK
|
T
|
|
DN25×40
|
55
|
541
|
20
|
33
|
48
|
130
|
218
|
230
|
|
DN40×50
|
80
|
573
|
20
|
33
|
55
|
155
|
218
|
230
|
|
DN65×100
|
120
|
680
|
25
|
39
|
68
|
200
|
350
|
363
|
|
