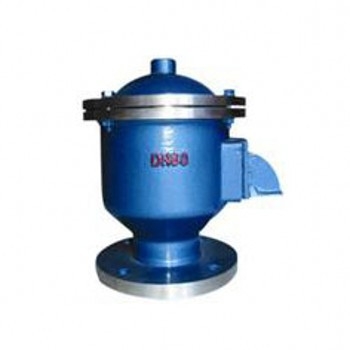

ZFQ-1防爆阻火呼吸閥|防爆ZFQ呼吸閥

GFQ-11全天候呼吸閥



a級正壓	355pa (36毫米水柱)
負壓	295pa (30毫米水柱)
b級正壓	980pa (100毫米水柱)
負壓	295pa (30毫米水柱)
c級正壓	1765pa (180毫米水柱)
負壓	295pa (30毫米水柱)

零部件材料

閥體材料	碳鋼wcb、不銹鋼304、316、鋁合金
正壓閥盤材料	不銹鋼304、316、鋁合金
負壓閥盤材料	不銹鋼304、316、四氟ptfe
環境溫度 ℃	-30~60

國標法蘭連接外形尺寸： gb、jb

規格	安裝尺寸（毫米）
	d1	d	d3	h	m-h
dn25	70	100	115	180	4×10
dn50	110	140	160	255	4×12
dn80	150	185	213	260	4×16
dn100	170	205	265	290	4×16
dn150	225	260	305	330	8×16
dn200	280	315	355	350	8×16
dn250	335	370	420	400	12×16

美標法蘭連接外形尺寸：ansi、api、asme 可供jis標準

規格	安裝尺寸（mm）
	d1	d	d3	h	m-h
1"	79.5	108	115	180	4×15
2"	120.5	152	160	255	4×19
3"	152.5	190	213	260	4×19
4"	190.5	229	265	290	8×19
6"	241.5	254	305	330	8×22
8"	298.5	343	355	350	8×22
10"	362	406	420	400	12×25

ZFQ-1防爆阻火呼吸閥|防爆ZFQ呼吸閥
配合上海整體經濟持續成長。奇眾公司全體員工充滿無比信心，除持續提供海內外客戶閥門產品的第一選擇外，更期許為上海經濟再成長，貢獻些許心力。

本實用新型公開了一種閥門與下游管道焊接對口裝置，包括設備本體、前直管段、后直管段、手動截止閥，設備本體包括底板、吊環、管支架Ⅰ、管支架Ⅱ、鏈條；底板的兩端均設有吊環；底板上表面的左、右兩側均設有管支架Ⅰ、管支架Ⅱ，管支架Ⅰ、管支架Ⅱ均通過六角圓柱頭螺釘與底板固定；管支架Ⅰ接近吊環，管支架Ⅱ的一側、底板的前、后側面上設有鏈條，鏈條通過六角圓柱頭螺釘與底板固定；底板左側的管支架Ⅰ、管支架Ⅱ上設有前直管段，底板右側的管支架Ⅰ、管支架Ⅱ上設有后直管段；前直管段、后直管段之間設有手動截止閥。本實用新型用以實現閥門與下游管道焊接對口，結構簡單實用、使用簡便、又能降低施工成本。
